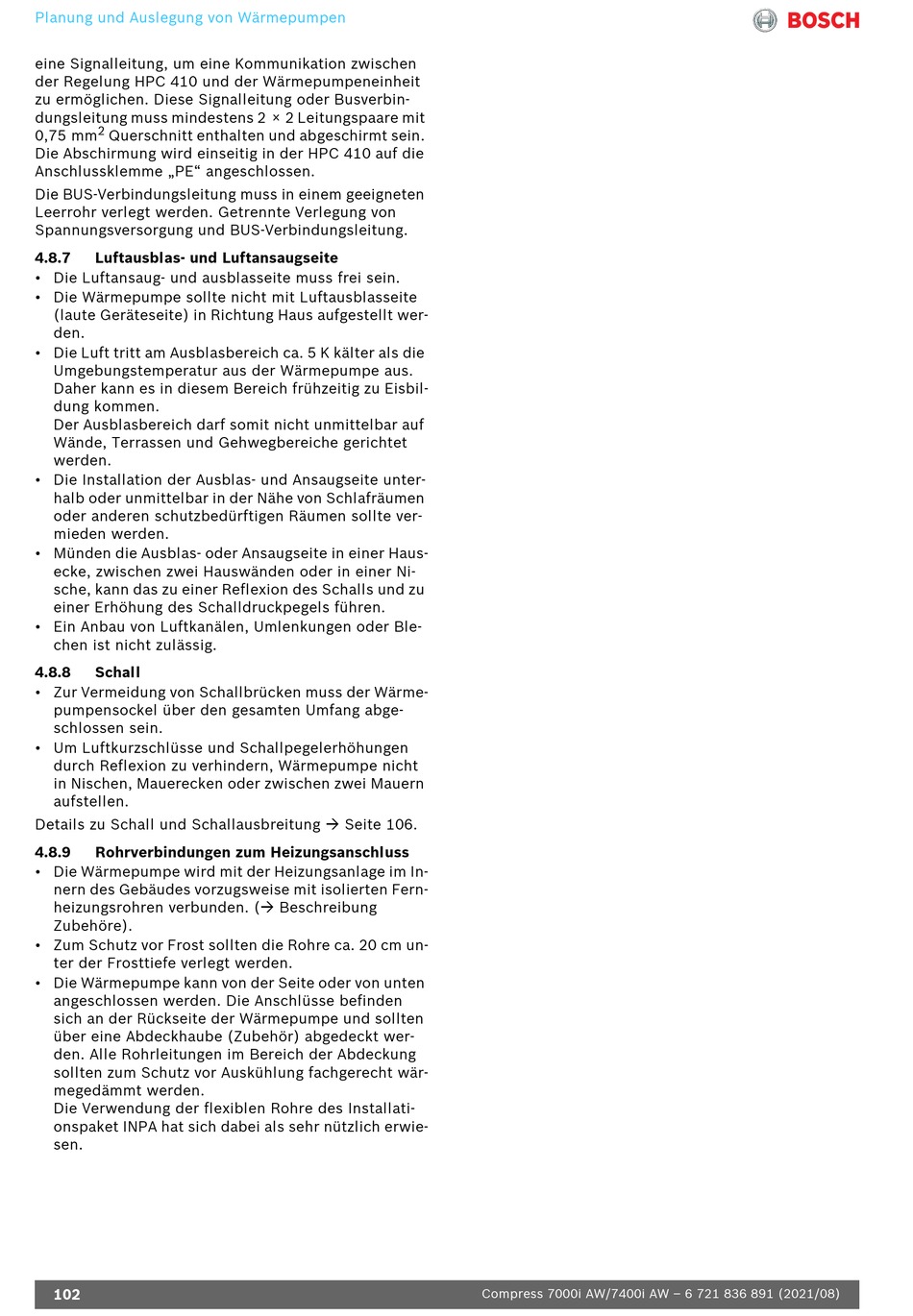

Planung und Auslegung von Wärmepumpen
eine Signalleitung, um eine Kommunikation zwischen
der Regelung HPC 410 und der Wärmepumpeneinheit
zu ermöglichen. Diese Signalleitung oder Busverbin-
dungsleitung muss mindestens 2 × 2 Leitungspaare mit
2
0,75 mm Querschnitt enthalten und abgeschirmt sein.
Die Abschirmung wird einseitig in der HPC 410 auf die
Anschlussklemme „PE" angeschlossen.
Die BUS-Verbindungsleitung muss in einem geeigneten
Leerrohr verlegt werden. Getrennte Verlegung von
Spannungsversorgung und BUS-Verbindungsleitung.
4.8.7

Luftausblas- und Luftansaugseite

• Die Luftansaug- und ausblasseite muss frei sein.
• Die Wärmepumpe sollte nicht mit Luftausblasseite
(laute Geräteseite) in Richtung Haus aufgestellt wer-
den.
• Die Luft tritt am Ausblasbereich ca. 5 K kälter als die
Umgebungstemperatur aus der Wärmepumpe aus.
Daher kann es in diesem Bereich frühzeitig zu Eisbil-
dung kommen.
Der Ausblasbereich darf somit nicht unmittelbar auf
Wände, Terrassen und Gehwegbereiche gerichtet
werden.
• Die Installation der Ausblas- und Ansaugseite unter-
halb oder unmittelbar in der Nähe von Schlafräumen
oder anderen schutzbedürftigen Räumen sollte ver-
mieden werden.
• Münden die Ausblas- oder Ansaugseite in einer Haus-
ecke, zwischen zwei Hauswänden oder in einer Ni-
sche, kann das zu einer Reflexion des Schalls und zu
einer Erhöhung des Schalldruckpegels führen.
• Ein Anbau von Luftkanälen, Umlenkungen oder Ble-
chen ist nicht zulässig.
4.8.8 Schall
• Zur Vermeidung von Schallbrücken muss der Wärme-
pumpensockel über den gesamten Umfang abge-
schlossen sein.
• Um Luftkurzschlüsse und Schallpegelerhöhungen
durch Reflexion zu verhindern, Wärmepumpe nicht
in Nischen, Mauerecken oder zwischen zwei Mauern
aufstellen.
Details zu Schall und Schallausbreitung  Seite 106.
4.8.9

Rohrverbindungen zum Heizungsanschluss

• Die Wärmepumpe wird mit der Heizungsanlage im In-
nern des Gebäudes vorzugsweise mit isolierten Fern-
heizungsrohren verbunden. ( Beschreibung
Zubehöre).
• Zum Schutz vor Frost sollten die Rohre ca. 20 cm un-
ter der Frosttiefe verlegt werden.
• Die Wärmepumpe kann von der Seite oder von unten
angeschlossen werden. Die Anschlüsse befinden
sich an der Rückseite der Wärmepumpe und sollten
über eine Abdeckhaube (Zubehör) abgedeckt wer-
den. Alle Rohrleitungen im Bereich der Abdeckung
sollten zum Schutz vor Auskühlung fachgerecht wär-
megedämmt werden.
Die Verwendung der flexiblen Rohre des Installati-
onspaket INPA hat sich dabei als sehr nützlich erwie-
sen.
102 Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
