Funktionsmodule für die Erweiterung des Regelsystems
7.3 Solarmodul
7.3.1 Solarmodul MS 100

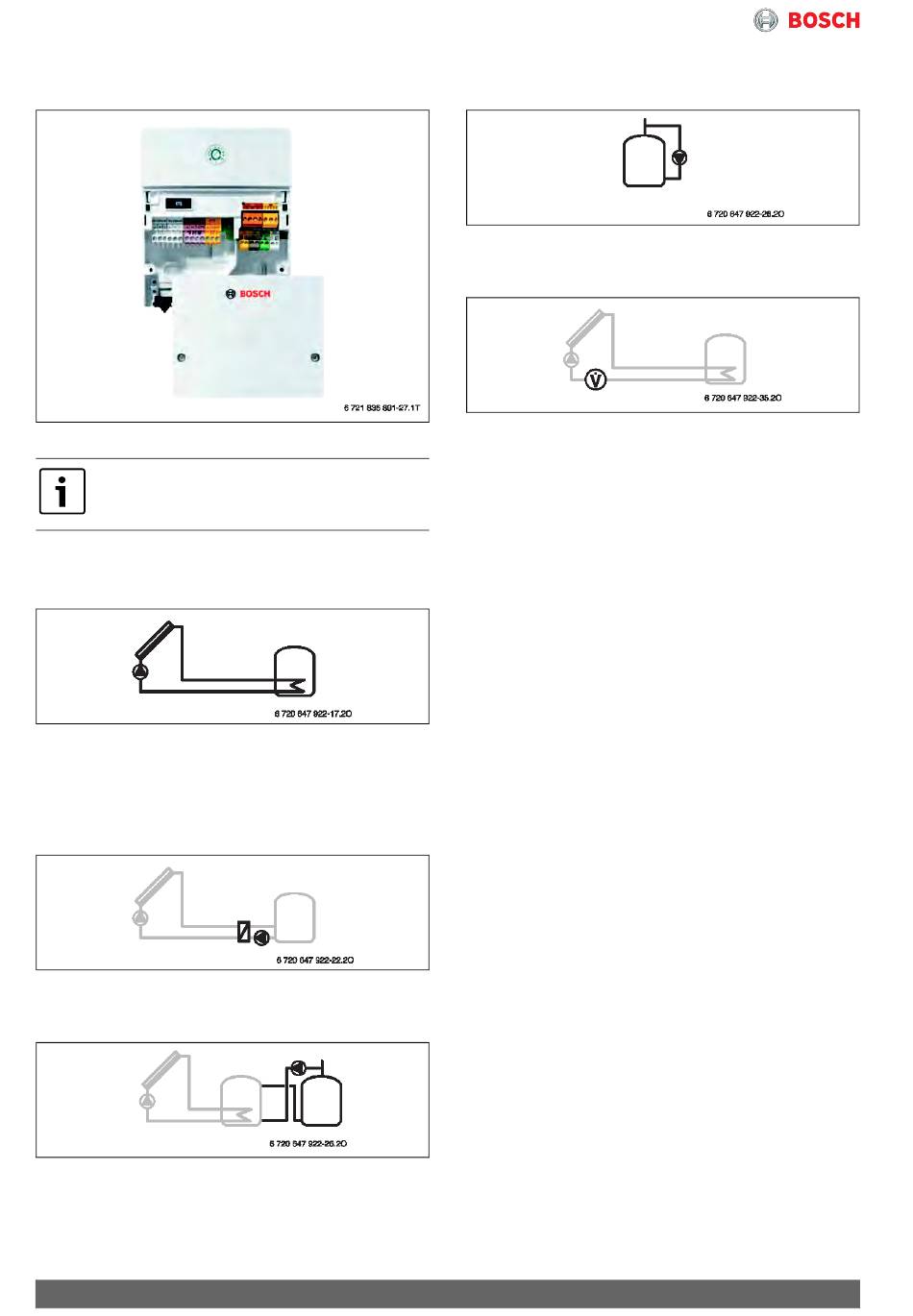

Bild 172 Solarmodul MS 100
Hinweise zum elektrischen Anschluss fin-
den Sie in der Installationseinleitung.
Verwendung
• Das Solarmodul MS 100 ist ein Reglermodul für ein
Basis-Solarsystem.
Bild 173 Solarsystem(1)
Basis Solarsystem
• Durch Hinzufügen von Funktionen zum Solarsystem
wird die gewünschte Solaranlage zusammengestellt.
Es können nicht alle Funktionen miteinander kombi-
niert werden.
Bild 174 Ext. Wärmetauscher Sp. 1(E)
Solarseitig externer Wärmetauscher
an Speicher 1
Bild 175 Umladesystem(I)
Umladesystem mit solar beheiztem
Vorwärmspeicher zur Warmwasserbereitung
200
Bild 176 Therm.Des./Tägl.Aufheiz.(K)
Thermische Desinfektion zur Vermeidung von Le-
gionellen
Bild 177 Wärmemengenzählung(L)
Durch Auswahl des Wärmemengenzählers kann
die Ertragsermittlung eingeschaltet werden.
• Es ist maximal ein Modul MS 100 pro Anlage mög-
lich.
• Die interne Kommunikation mit dem Installationsmo-
dul SEC 20 erfolgt über Daten-BUS EMS 2.
Funktionen und Eigenschaften
• Geeignet für Hocheffizienzpumpen.
• Inbetriebnahme und Bedienung über Bedieneinheit
HPC 410.
• Betriebs- und Störungsanzeige über LED.
• Codierte und farblich gekennzeichnete Stecker.
• Ermittlung des Solarertrags auf Grundlage von Er-
tragsparametern der Anlage (rechnerisch) oder mit
WMZ-Set (Volumenstrommessung und Erfassung von
Vor- und Rücklauftemperatur).
• Integrierte SolarInside-ControlUnit. Solaroptimie-
rung für Warmwasserbereitung und Heizbetrieb.
• Vakuumröhren-Funktion („Pumpenkick").
Schnittstellen
• 3 Temperaturfühlereingänge.
• 1 Ausgang PWM/0...10 V.
• 2 Pumpenausgänge 230 V.
• 1 Anschluss BUS-System EMS 2.
• 1 Eingang Volumenstrom (WMZ-Set).
Montage
• Wandinstallation, Hutschieneninstallation möglich.
Lieferumfang
• Solarmodul MS 100.
• 1 Kollektortemperaturfühler TS1 (NTC 20 K,
Ø 6 mm).
• ein Speichertemperaturfühler TS2 (NTC 12 K,
Ø 6 mm).
• Installationsmaterial.
• Technische Dokumentation.
