Bosch Compress 7000i AW Planungsunterlage Seite 92

Planung und Auslegung von Wärmepumpen
Variante 3 für CS7000iAW 7 IR...-S/CS7000iAW 9 IR...-S

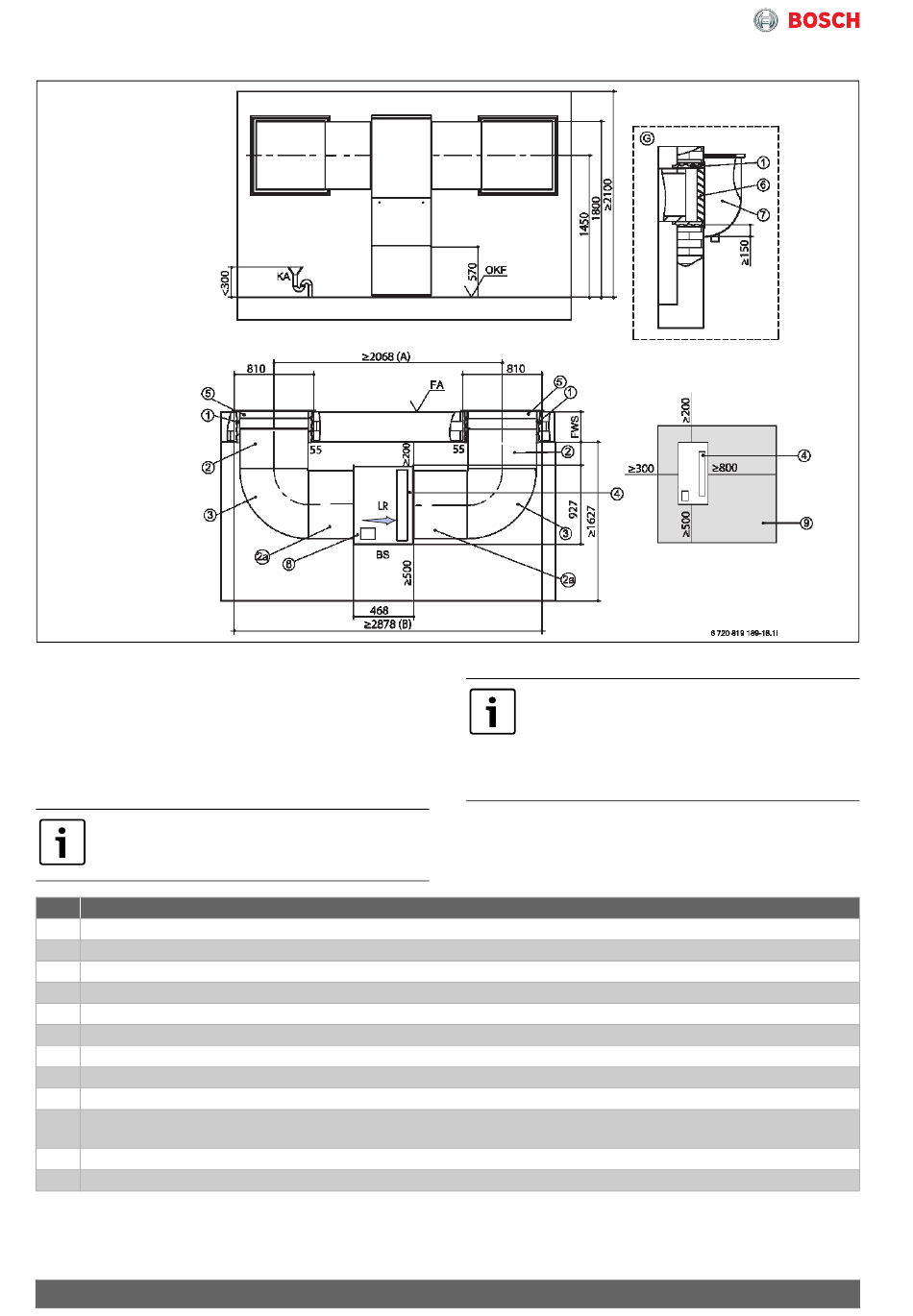

Bild 45 Kanalpläne für Luftkanalsystem für CS7000iAW 7 IR...-S/CS7000iAW 9 IR...-S (Maße in mm)
BS Bedienseite
FA Fertigaußenfassade
FWS Fertigwandstärke
G Schnitt Einbau im Lichtschacht
KA Kondensatablauf
LR Luftrichtung
OKF Oberkante Fertigfußboden
Auf die Trennwand kann verzichtet werden,
wenn die Kanalführung und die angegebe-
nen Mindestabstände eingehalten werden.
Pos. Bezeichnung
1 Zubehör: Wanddurchführung 800 × 800 × 420 mm
2 Zubehör: Luftkanal 700 × 700 × 1000 mm oder 700 × 700 × 450 mm (je nach Bedarf)
2a Zubehör: Luftkanal 700 x 700 x 450 mm (erforderlich)
3 Zubehör: Luftkanalbogen 740 × 740 × 700mm
4 Gebläse
5 Einbau über Erdgleiche Zubehör: Wetterschutzgitter 845 × 850 mm
6 Einbau im Lichtschacht Zubehör: Regenschutzgitter 845 × 850 mm
7 Bauseits: Lichtschacht mit Wasserablauf min. freier Querschnitt 0,75 m
8 Elektronisches Steuergerät
9 Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man
die Luftkanäle einkürzen. Dies hat eine erhebliche Erhöhung des Schalldruckpegels zur Folge!
(A) = 405 + 450 + 468 + 450 + 405 – 2 × 55
(B) = 810 + 450 + 468 + 450 + 810 – 2 × 55
Tab. 33 Alle Angaben in mm
92
Wärmepumpe so aufstellen, dass sich das
Gebläse auf der rechten Seite der Wärme-
pumpe und das elektronische Steuergerät
vorn befindet. Mindestabstand von
500 mm vor dem elektronischen Steuerge-
rät einhalten.
2
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
