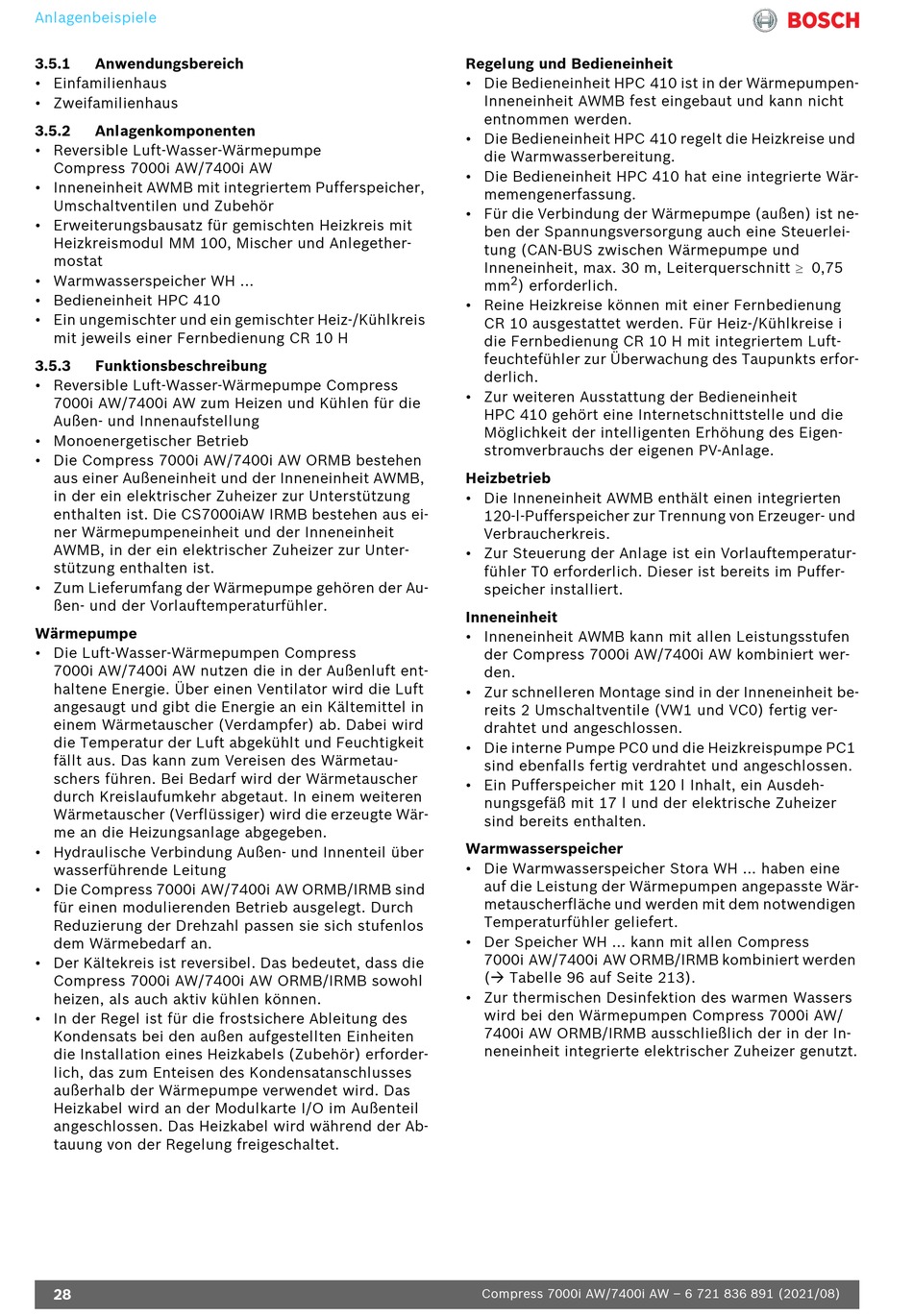

Bosch Compress 7000i AW Planungsunterlage Seite 28

Anlagenbeispiele
3.5.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.5.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW
• Inneneinheit AWMB mit integriertem Pufferspeicher,
Umschaltventilen und Zubehör
• Erweiterungsbausatz für gemischten Heizkreis mit
Heizkreismodul MM 100, Mischer und Anlegether-
mostat
• Warmwasserspeicher WH ...
• Bedieneinheit HPC 410
• Ein ungemischter und ein gemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
3.5.3 Funktionsbeschreibung
• Reversible Luft-Wasser-Wärmepumpe Compress
7000i AW/7400i AW zum Heizen und Kühlen für die
Außen- und Innenaufstellung
• Monoenergetischer Betrieb
• Die Compress 7000i AW/7400i AW ORMB bestehen
aus einer Außeneinheit und der Inneneinheit AWMB,
in der ein elektrischer Zuheizer zur Unterstützung
enthalten ist. Die CS7000iAW IRMB bestehen aus ei-
ner Wärmepumpeneinheit und der Inneneinheit
AWMB, in der ein elektrischer Zuheizer zur Unter-
stützung enthalten ist.
• Zum Lieferumfang der Wärmepumpe gehören der Au-
ßen- und der Vorlauftemperaturfühler.
Wärmepumpe
• Die Luft-Wasser-Wärmepumpen Compress
7000i AW/7400i AW nutzen die in der Außenluft ent-
haltene Energie. Über einen Ventilator wird die Luft
angesaugt und gibt die Energie an ein Kältemittel in
einem Wärmetauscher (Verdampfer) ab. Dabei wird
die Temperatur der Luft abgekühlt und Feuchtigkeit
fällt aus. Das kann zum Vereisen des Wärmetau-
schers führen. Bei Bedarf wird der Wärmetauscher
durch Kreislaufumkehr abgetaut. In einem weiteren
Wärmetauscher (Verflüssiger) wird die erzeugte Wär-
me an die Heizungsanlage abgegeben.
• Hydraulische Verbindung Außen- und Innenteil über
wasserführende Leitung
• Die Compress 7000i AW/7400i AW ORMB/IRMB sind
für einen modulierenden Betrieb ausgelegt. Durch
Reduzierung der Drehzahl passen sie sich stufenlos
dem Wärmebedarf an.
• Der Kältekreis ist reversibel. Das bedeutet, dass die
Compress 7000i AW/7400i AW ORMB/IRMB sowohl
heizen, als auch aktiv kühlen können.
• In der Regel ist für die frostsichere Ableitung des
Kondensats bei den außen aufgestellten Einheiten
die Installation eines Heizkabels (Zubehör) erforder-
lich, das zum Enteisen des Kondensatanschlusses
außerhalb der Wärmepumpe verwendet wird. Das
Heizkabel wird an der Modulkarte I/O im Außenteil
angeschlossen. Das Heizkabel wird während der Ab-
tauung von der Regelung freigeschaltet.
28
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 410 ist in der Wärmepumpen-
Inneneinheit AWMB fest eingebaut und kann nicht
entnommen werden.
• Die Bedieneinheit HPC 410 regelt die Heizkreise und
die Warmwasserbereitung.
• Die Bedieneinheit HPC 410 hat eine integrierte Wär-
memengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, max. 30 m, Leiterquerschnitt  0,75
2
mm ) erforderlich.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Für Heiz-/Kühlkreise i
die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts erfor-
derlich.
• Zur weiteren Ausstattung der Bedieneinheit
HPC 410 gehört eine Internetschnittstelle und die
Möglichkeit der intelligenten Erhöhung des Eigen-
stromverbrauchs der eigenen PV-Anlage.
Heizbetrieb
• Die Inneneinheit AWMB enthält einen integrierten
120-l-Pufferspeicher zur Trennung von Erzeuger- und
Verbraucherkreis.
• Zur Steuerung der Anlage ist ein Vorlauftemperatur-
fühler T0 erforderlich. Dieser ist bereits im Puffer-
speicher installiert.
Inneneinheit
• Inneneinheit AWMB kann mit allen Leistungsstufen
der Compress 7000i AW/7400i AW kombiniert wer-
den.
• Zur schnelleren Montage sind in der Inneneinheit be-
reits 2 Umschaltventile (VW1 und VC0) fertig ver-
drahtet und angeschlossen.
• Die interne Pumpe PC0 und die Heizkreispumpe PC1
sind ebenfalls fertig verdrahtet und angeschlossen.
• Ein Pufferspeicher mit 120 l Inhalt, ein Ausdeh-
nungsgefäß mit 17 l und der elektrische Zuheizer
sind bereits enthalten.
Warmwasserspeicher
• Die Warmwasserspeicher Stora WH ... haben eine
auf die Leistung der Wärmepumpen angepasste Wär-
metauscherfläche und werden mit dem notwendigen
Temperaturfühler geliefert.
• Der Speicher WH ... kann mit allen Compress
7000i AW/7400i AW ORMB/IRMB kombiniert werden
( Tabelle 96 auf Seite 213).
• Zur thermischen Desinfektion des warmen Wassers
wird bei den Wärmepumpen Compress 7000i AW/
7400i AW ORMB/IRMB ausschließlich der in der In-
neneinheit integrierte elektrischer Zuheizer genutzt.
