Anlagenbeispiele
3.2 Compress 7000i AW/7400i AW, Inneneinheit AWM .., Pufferspeicher BH... und 2 gemischte
Heiz-/Kühlkreise

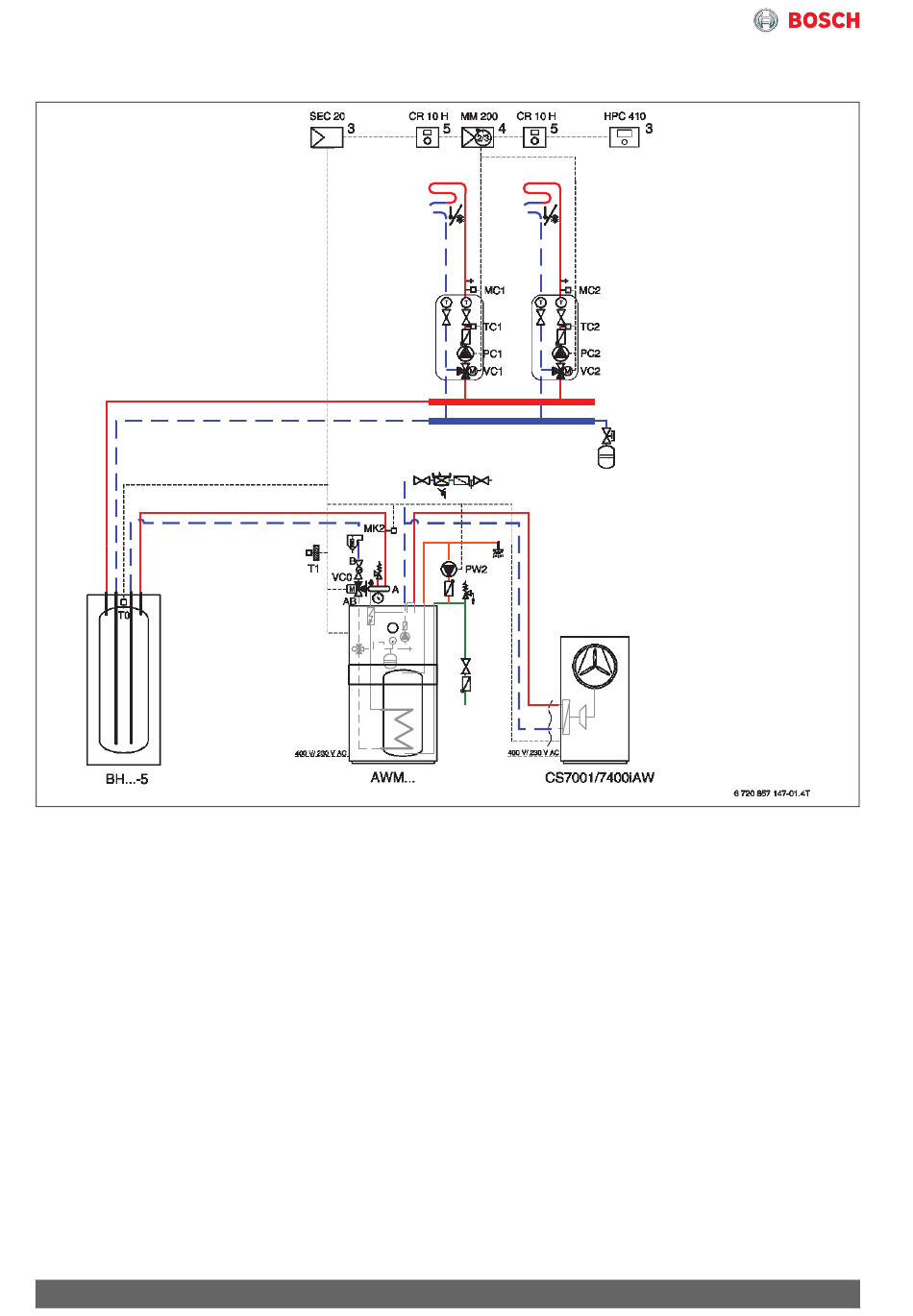

Bild 6 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWM Inneneinheit
BH...-5 Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 410 Bedieneinheit
MC1/MC2 Temperaturbegrenzer
MK2 Feuchtefühler
MM 200 Modul für gemischte Heiz-/Kühlkreise
PC1/PC2 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC1/TC2 Mischertemperaturfühler
T1 Außentemperaturfühler
VC0 Umschaltventil
VC1/VC2 3-Wege-Mischer
20
3.2.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.2.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW
• Inneneinheit AWM mit Bedieneinheit HPC 410
• Bypass zwischen Vor- und Rücklauf über das
Ventil VC0
• Pufferspeicher BH 120...300-5
• 2 gemischte Heiz-/Kühlkreise mit jeweils einer Fern-
bedienung CR 10 H
