5.6.2 Komponenten der Inneneinheiten AWE 9/17, AWB 9/17
Inneneinheit AWE 9/17 mit elektrischem Zuheizer

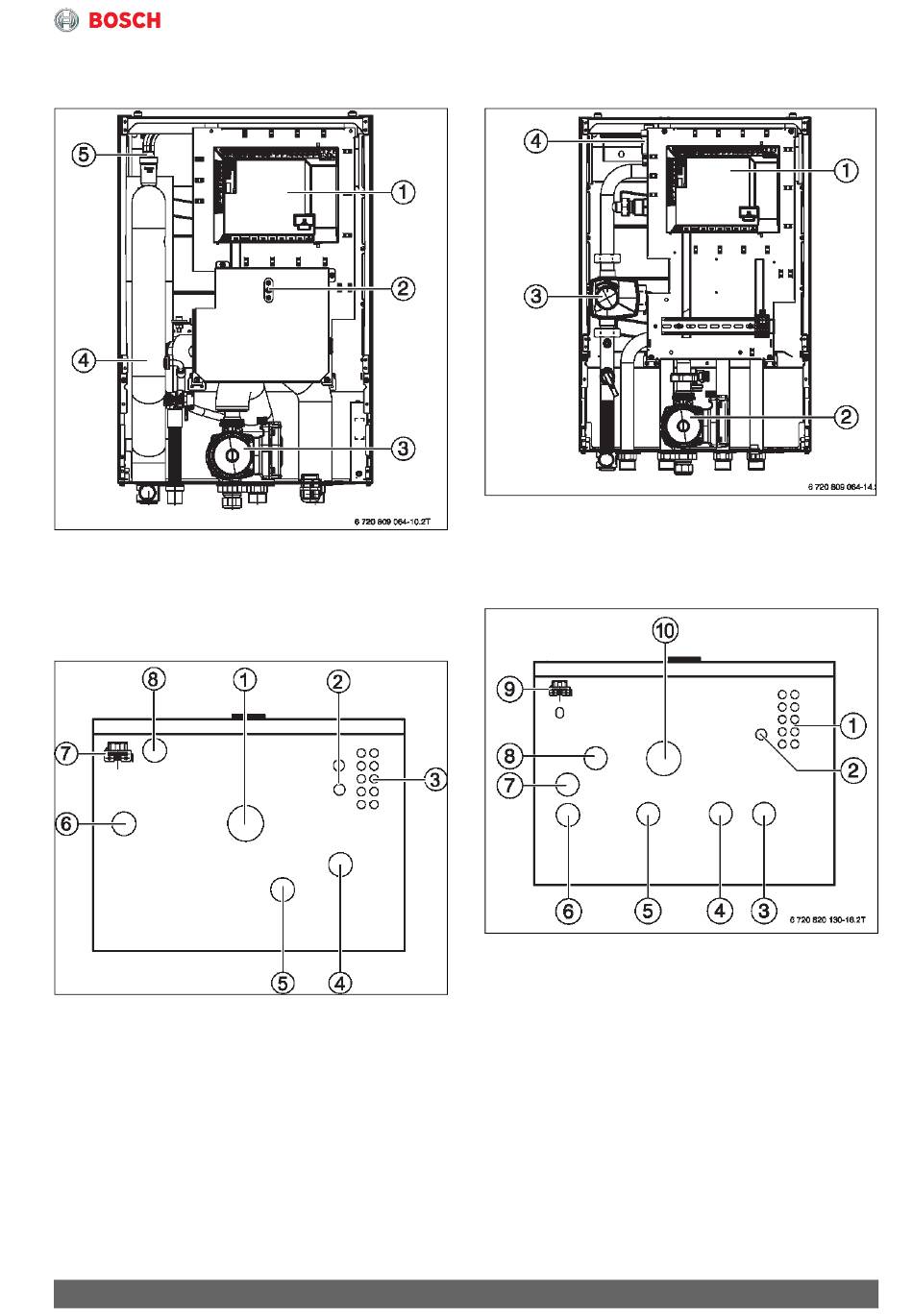

Bild 104 Komponenten der Inneneinheit AWE
[1] Installationsmodul
[2] Rücksetzung Überhitzungsschutz
[3] Primärkreispumpe
[4] Elektrischer Zuheizer
[5] Automatischer Entlüfter (VL1)
Bild 105 Rohranschlüsse der Inneneinheit AWE (Ansicht
von unten)
[1] Rücklauf aus der Heizungsanlage
[2] Kabeldurchführung für Fühler, CAN-BUS und EMS-
BUS
[3] Kabeldurchführung für Spannungsversorgung
[4] Primärpumpeneingang von der Wärmepumpe
[5] Primärpumpenausgang zur Wärmepumpe
[6] Vorlauf zur Heizungsanlage
[7] Manometer
[8] Überdruckablauf vom Sicherheitsventil
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Komponenten der Wärmepumpenanlage
Inneneinheit AWB 9/17 mit Mischer
Bild 106 Komponenten der Inneneinheit AWB
[1] Installationsmodul
[2] Primärkreispumpe
[3] Mischer
[4] Automatischer Entlüfter (VL1)
Bild 107 Rohranschlüsse der Inneneinheit AWB (Ansicht
von unten)
[1] Kabeldurchführungen für Fühler, CAN-BUS und
EMS-BUS
[2] Kabeldurchführung für Spannungsversorgung
[3] Primärkreis von der Wärmepumpe
[4] Rücklauf zum Kessel
[5] Vorlauf vom Kessel
[6] Vorlauf zur Heizungsanlage
[7] Überdruckablauf vom Sicherheitsventil
[8] Primärkreis zur Wärmepumpe
[9] Manometer
[10] Rücklauf aus der Heizungsanlage
