Beispiel: Übertragung Der Dtmf-Sequenz "1*A" Über Eine Sip-Sprechstelle - Commend C-GE150EU Bedienungsanleitung

Intercom Server Konfiguration
Über eine SIP-Sprechstelle kann während eines aktiven Gesprächs ein konfigurierter, virtueller Aus-
gang geschaltet werden. Durch das Schalten des Ausgangs wird die individuell konfigurierte DTMF-
Sequenz an die jeweilige SIP-Sprechstelle gesendet.
Teilnehmer > Geräteeigenschaften > SIP-Terminals > Registerkarte Aktionssequenzen
Aktionssequenz 1 – 4
Rufnr. OUT 1 – 4
DTMF-Sequenz 1 – 4

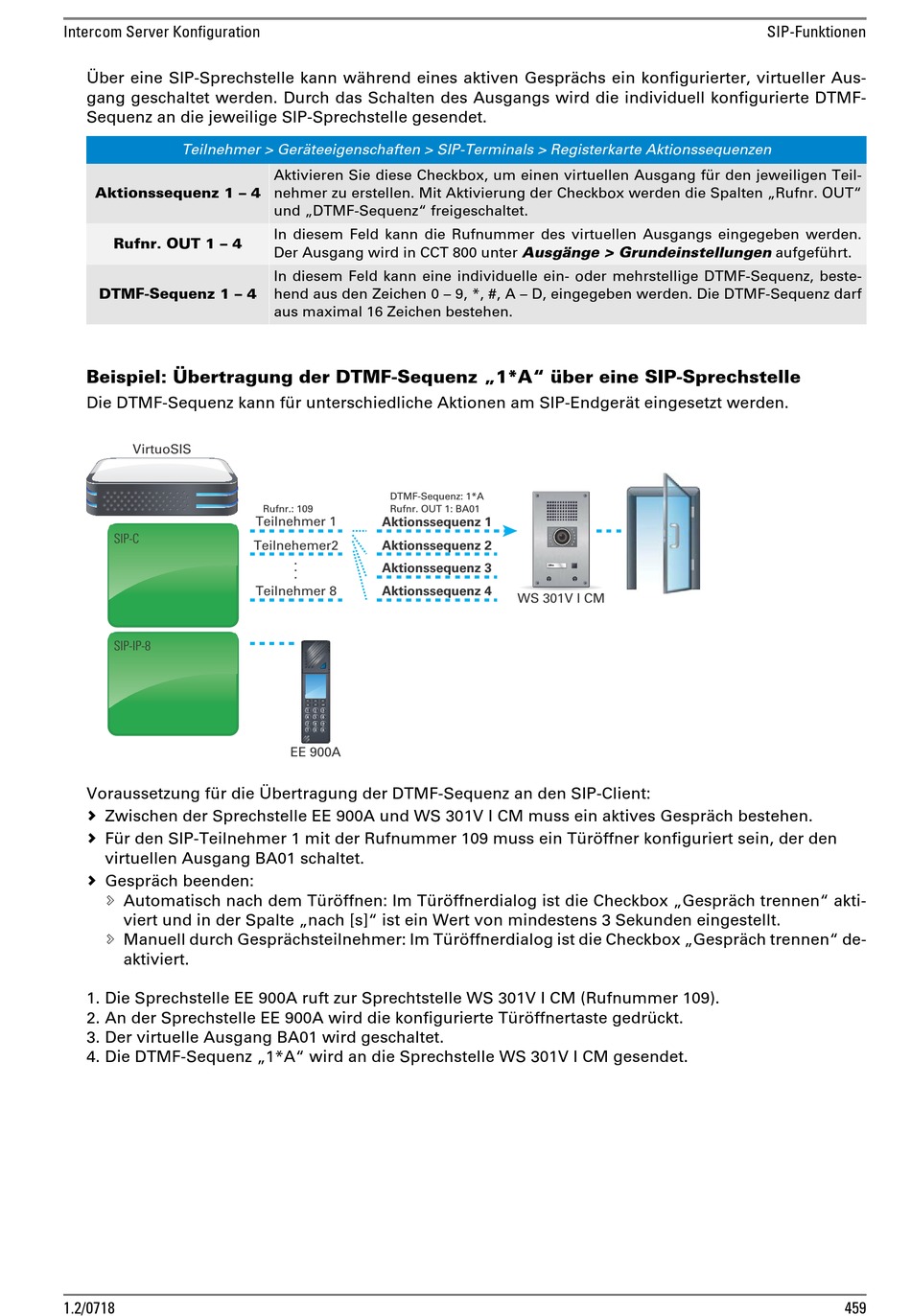

Beispiel: Übertragung der DTMF-Sequenz „1*A" über eine SIP-Sprechstelle
Die DTMF-Sequenz kann für unterschiedliche Aktionen am SIP-Endgerät eingesetzt werden.
VirtuoSIS
SIP-C
SIP-IP-8
Voraussetzung für die Übertragung der DTMF-Sequenz an den SIP-Client:
 Zwischen der Sprechstelle EE 900A und WS 301V I CM muss ein aktives Gespräch bestehen.
 Für den SIP-Teilnehmer 1 mit der Rufnummer 109 muss ein Türöffner konfiguriert sein, der den
virtuellen Ausgang BA01 schaltet.
 Gespräch beenden:
 Automatisch nach dem Türöffnen: Im Türöffnerdialog ist die Checkbox „Gespräch trennen" akti-
viert und in der Spalte „nach [s]" ist ein Wert von mindestens 3 Sekunden eingestellt.
 Manuell durch Gesprächsteilnehmer: Im Türöffnerdialog ist die Checkbox „Gespräch trennen" de-
aktiviert.
1. Die Sprechstelle EE 900A ruft zur Sprechtstelle WS 301V I CM (Rufnummer 109).
2. An der Sprechstelle EE 900A wird die konfigurierte Türöffnertaste gedrückt.
3. Der virtuelle Ausgang BA01 wird geschaltet.
4. Die DTMF-Sequenz „1*A" wird an die Sprechstelle WS 301V I CM gesendet.
1.2/0718
Aktivieren Sie diese Checkbox, um einen virtuellen Ausgang für den jeweiligen Teil-
nehmer zu erstellen. Mit Aktivierung der Checkbox werden die Spalten „Rufnr. OUT"
und „DTMF-Sequenz" freigeschaltet.
In diesem Feld kann die Rufnummer des virtuellen Ausgangs eingegeben werden.
Der Ausgang wird in CCT 800 unter Ausgänge > Grundeinstellungen aufgeführt.
In diesem Feld kann eine individuelle ein- oder mehrstellige DTMF-Sequenz, beste-
hend aus den Zeichen 0 – 9, *, #, A – D, eingegeben werden. Die DTMF-Sequenz darf
aus maximal 16 Zeichen bestehen.
DTMF-Sequenz: 1*A
Rufnr.: 109 Rufnr. OUT 1: BA01
Aktionssequenz 1
Teilnehmer 1
Aktionssequenz 2
Teilnehemer2
Aktionssequenz 3
Aktionssequenz 4
Teilnehmer 8
EE 900A
Office
WS 301V I CM
SIP-Funktionen
459
