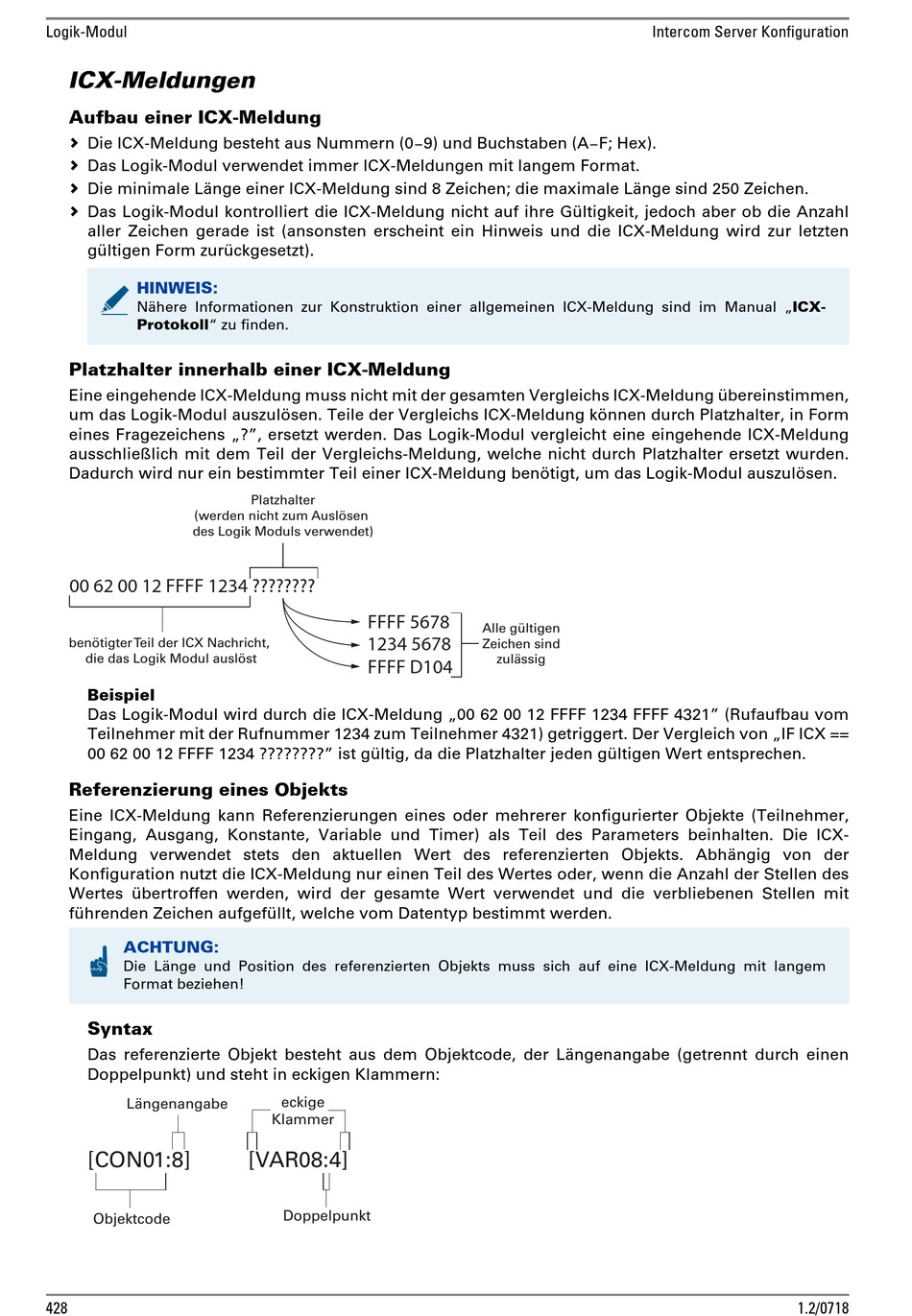

Commend C-GE150EU Bedienungsanleitung Seite 428

Logik-Modul
ICX-Meldungen
Aufbau einer ICX-Meldung
 Die ICX-Meldung besteht aus Nummern (0
 Das Logik-Modul verwendet immer ICX-Meldungen mit langem Format.
 Die minimale Länge einer ICX-Meldung sind 8 Zeichen; die maximale Länge sind 250 Zeichen.
 Das Logik-Modul kontrolliert die ICX-Meldung nicht auf ihre Gültigkeit, jedoch aber ob die Anzahl
aller Zeichen gerade ist (ansonsten erscheint ein Hinweis und die ICX-Meldung wird zur letzten
gültigen Form zurückgesetzt).
HINWEIS:
Nähere Informationen zur Konstruktion einer allgemeinen ICX-Meldung sind im Manual „ICX-
Protokoll" zu finden.
Platzhalter innerhalb einer ICX-Meldung
Eine eingehende ICX-Meldung muss nicht mit der gesamten Vergleichs ICX-Meldung übereinstimmen,
um das Logik-Modul auszulösen. Teile der Vergleichs ICX-Meldung können durch Platzhalter, in Form
eines Fragezeichens „?", ersetzt werden. Das Logik-Modul vergleicht eine eingehende ICX-Meldung
ausschließlich mit dem Teil der Vergleichs-Meldung, welche nicht durch Platzhalter ersetzt wurden.
Dadurch wird nur ein bestimmter Teil einer ICX-Meldung benötigt, um das Logik-Modul auszulösen.
(werden nicht zum Auslösen
des Logik Moduls verwendet)
00 62 00 12 FFFF 1234 ????????
benötigter Teil der ICX Nachricht,
die das Logik Modul auslöst
Beispiel
Das Logik-Modul wird durch die ICX-Meldung „00 62 00 12 FFFF 1234 FFFF 4321" (Rufaufbau vom
Teilnehmer mit der Rufnummer 1234 zum Teilnehmer 4321) getriggert. Der Vergleich von „IF ICX ==
00 62 00 12 FFFF 1234 ????????" ist gültig, da die Platzhalter jeden gültigen Wert entsprechen.
Referenzierung eines Objekts
Eine ICX-Meldung kann Referenzierungen eines oder mehrerer konfigurierter Objekte (Teilnehmer,
Eingang, Ausgang, Konstante, Variable und Timer) als Teil des Parameters beinhalten. Die ICX-
Meldung verwendet stets den aktuellen Wert des referenzierten Objekts. Abhängig von der
Konfiguration nutzt die ICX-Meldung nur einen Teil des Wertes oder, wenn die Anzahl der Stellen des
Wertes übertroffen werden, wird der gesamte Wert verwendet und die verbliebenen Stellen mit
führenden Zeichen aufgefüllt, welche vom Datentyp bestimmt werden.
ACHTUNG:
Die Länge und Position des referenzierten Objekts muss sich auf eine ICX-Meldung mit langem
Format beziehen!
Syntax
Das referenzierte Objekt besteht aus dem Objektcode, der Längenangabe (getrennt durch einen
Doppelpunkt) und steht in eckigen Klammern:
Längenangabe
[CON01:8]
Objektcode
428
–
Platzhalter
FFFF 5678
1234 5678
FFFF D104
eckige
Klammer
[VAR08:4]
Doppelpunkt
9) und Buchstaben (A
–
Alle gültigen
Zeichen sind
zulässig
Intercom Server Konfiguration
F; Hex).
