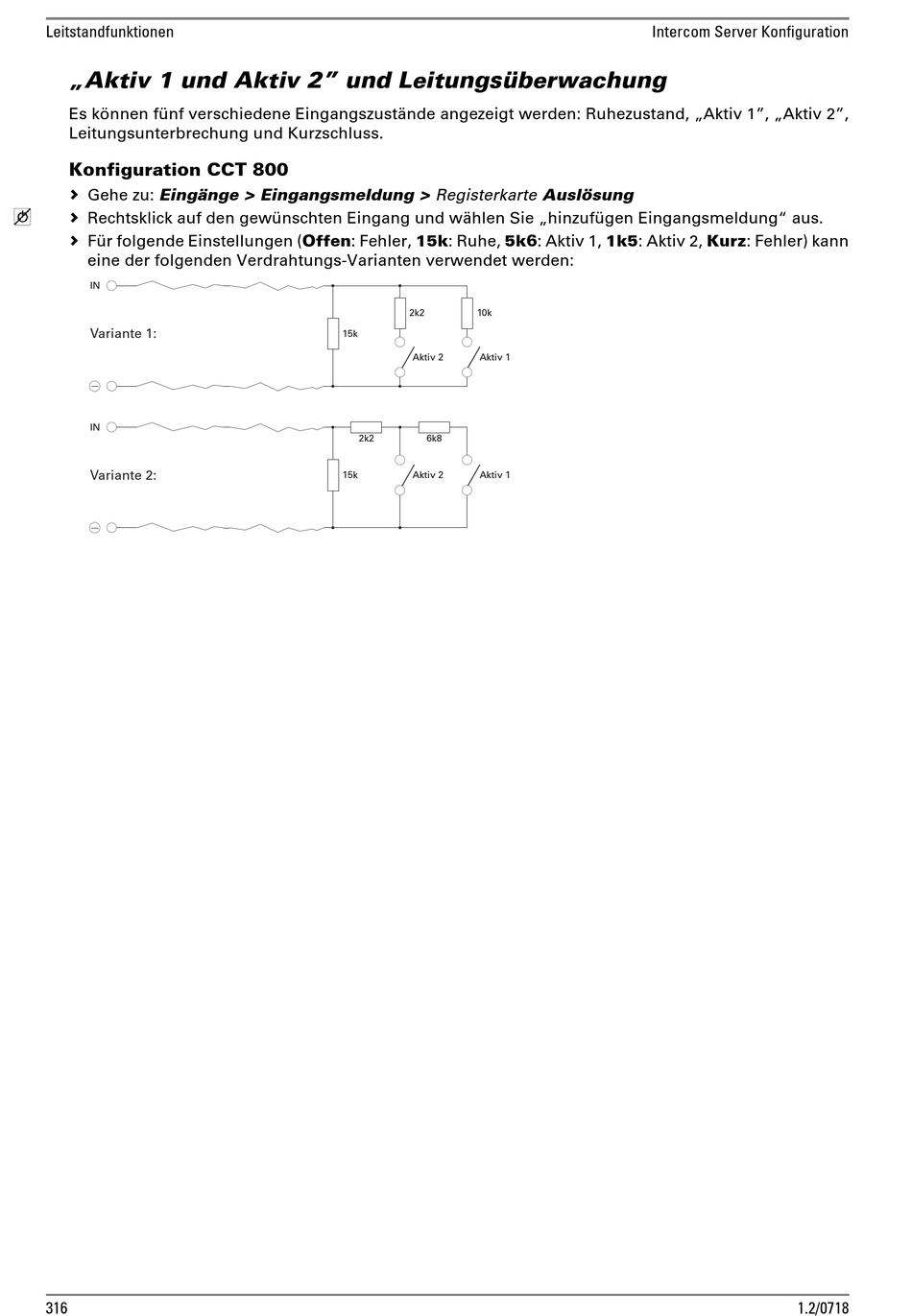

„Aktiv 1 und Aktiv 2" und Leitungsüberwachung
Es können fünf verschiedene Eingangszustände angezeigt werden: Ruhezustand, „Aktiv 1", „Aktiv 2",
Leitungsunterbrechung und Kurzschluss.
Konfiguration CCT 800
 Gehe zu: Eingänge > Eingangsmeldung > Registerkarte Auslösung
 Rechtsklick auf den gewünschten Eingang und wählen Sie „hinzufügen Eingangsmeldung" aus.
 Für folgende Einstellungen (Offen: Fehler, 15k: Ruhe, 5k6: Aktiv 1, 1k5: Aktiv 2, Kurz: Fehler) kann
eine der folgenden Verdrahtungs-Varianten verwendet werden:
IN
Variante 1:
IN
Variante 2:
316
2k2 10k
15k
Aktiv 2 Aktiv 1
2k2 6k8
15k Aktiv 2 Aktiv 1
