Zielwahltaste, Zielwahltastenmodul


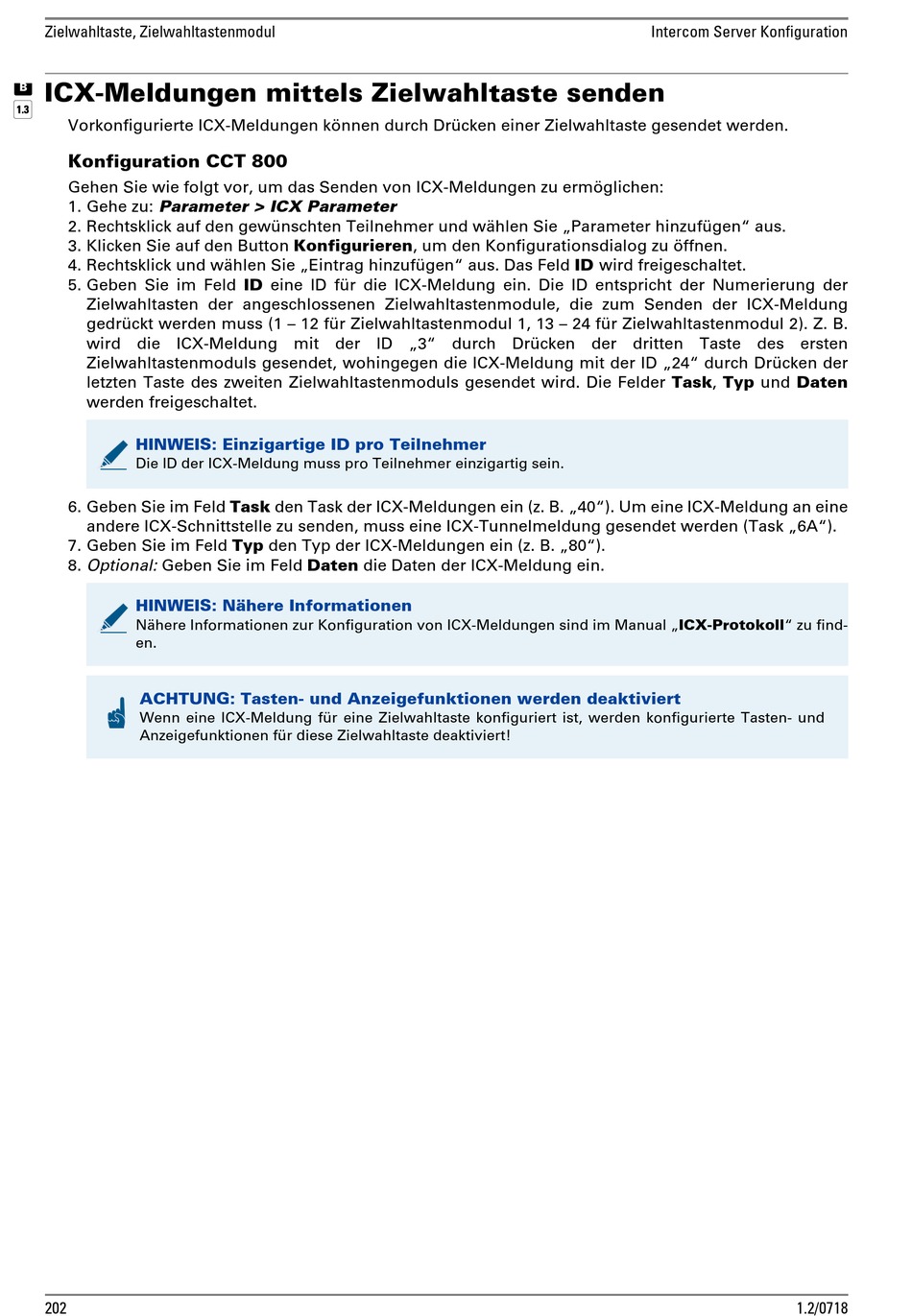

ICX-Meldungen mittels Zielwahltaste senden
p
Vorkonfigurierte ICX-Meldungen können durch Drücken einer Zielwahltaste gesendet werden.
Konfiguration CCT 800
Gehen Sie wie folgt vor, um das Senden von ICX-Meldungen zu ermöglichen:
1. Gehe zu: Parameter > ICX Parameter
2. Rechtsklick auf den gewünschten Teilnehmer und wählen Sie „Parameter hinzufügen" aus.
3. Klicken Sie auf den Button Konfigurieren, um den Konfigurationsdialog zu öffnen.
4. Rechtsklick und wählen Sie „Eintrag hinzufügen" aus. Das Feld ID wird freigeschaltet.
5. Geben Sie im Feld ID eine ID für die ICX-Meldung ein. Die ID entspricht der Numerierung der
Zielwahltasten der angeschlossenen Zielwahltastenmodule, die zum Senden der ICX-Meldung
gedrückt werden muss (1 – 12 für Zielwahltastenmodul 1, 13 – 24 für Zielwahltastenmodul 2). Z. B.
wird die ICX-Meldung mit der ID „3" durch Drücken der dritten Taste des ersten
Zielwahltastenmoduls gesendet, wohingegen die ICX-Meldung mit der ID „24" durch Drücken der
letzten Taste des zweiten Zielwahltastenmoduls gesendet wird. Die Felder Task, Typ und Daten
werden freigeschaltet.
HINWEIS: Einzigartige ID pro Teilnehmer
Die ID der ICX-Meldung muss pro Teilnehmer einzigartig sein.
6. Geben Sie im Feld Task den Task der ICX-Meldungen ein (z. B. „40"). Um eine ICX-Meldung an eine
andere ICX-Schnittstelle zu senden, muss eine ICX-Tunnelmeldung gesendet werden (Task „6A").
7. Geben Sie im Feld Typ den Typ der ICX-Meldungen ein (z. B. „80").
8. Optional: Geben Sie im Feld Daten die Daten der ICX-Meldung ein.
HINWEIS: Nähere Informationen
Nähere Informationen zur Konfiguration von ICX-Meldungen sind im Manual „ICX-Protokoll" zu find-
en.
ACHTUNG: Tasten- und Anzeigefunktionen werden deaktiviert
Wenn eine ICX-Meldung für eine Zielwahltaste konfiguriert ist, werden konfigurierte Tasten- und
Anzeigefunktionen für diese Zielwahltaste deaktiviert!
