Intercom Server Konfiguration

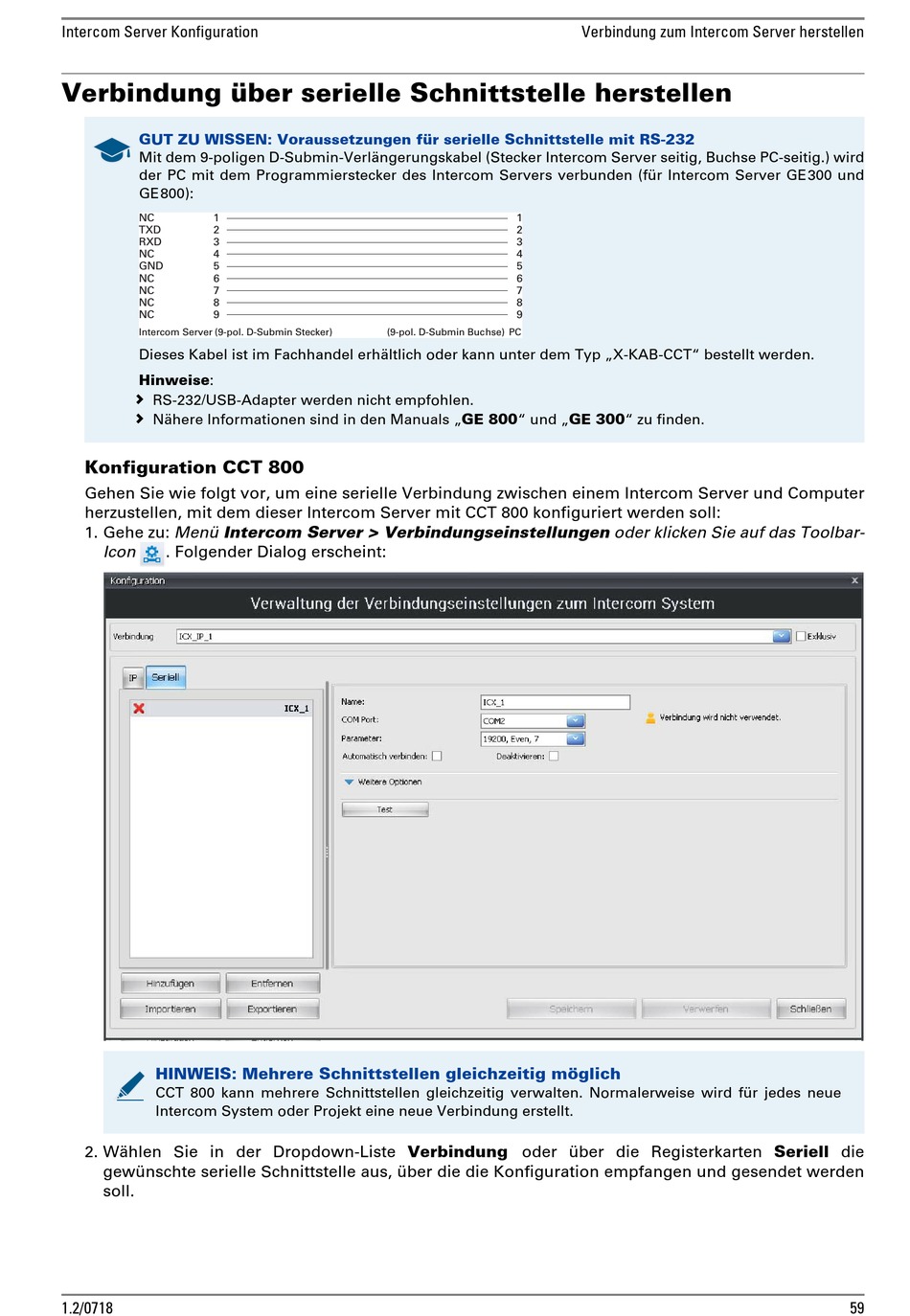

Verbindung über serielle Schnittstelle herstellen
GUT ZU WISSEN: Voraussetzungen für serielle Schnittstelle mit RS-232
Mit dem 9-poligen D-Submin-Verlängerungskabel (Stecker Intercom Server seitig, Buchse PC-seitig.) wird
der PC mit dem Programmierstecker des Intercom Servers verbunden (für Intercom Server GE300 und
GE800):
NC 1
TXD 2
RXD 3
NC 4
GND 5
NC 6
NC 7
NC 8
NC 9
Intercom Server (9-pol. D-Submin Stecker)
Dieses Kabel ist im Fachhandel erhältlich oder kann unter dem Typ „X-KAB-CCT" bestellt werden.
Hinweise:
 RS-232/USB-Adapter werden nicht empfohlen.

Nähere Informationen sind in den Manuals „GE 800" und „GE 300" zu finden.
Konfiguration CCT 800
Gehen Sie wie folgt vor, um eine serielle Verbindung zwischen einem Intercom Server und Computer
herzustellen, mit dem dieser Intercom Server mit CCT 800 konfiguriert werden soll:
1. Gehe zu: Menü Intercom Server > Verbindungseinstellungen oder klicken Sie auf das Toolbar-
Icon . Folgender Dialog erscheint:
HINWEIS: Mehrere Schnittstellen gleichzeitig möglich
CCT 800 kann mehrere Schnittstellen gleichzeitig verwalten. Normalerweise wird für jedes neue
Intercom System oder Projekt eine neue Verbindung erstellt.
2. Wählen Sie in der Dropdown-Liste Verbindung oder über die Registerkarten Seriell die
gewünschte serielle Schnittstelle aus, über die die Konfiguration empfangen und gesendet werden
soll.
1.2/0718
1
2
3
4
5
6
7
8
9
PC
(9-pol. D-Submin Buchse)
Verbindung zum Intercom Server herstellen
59
