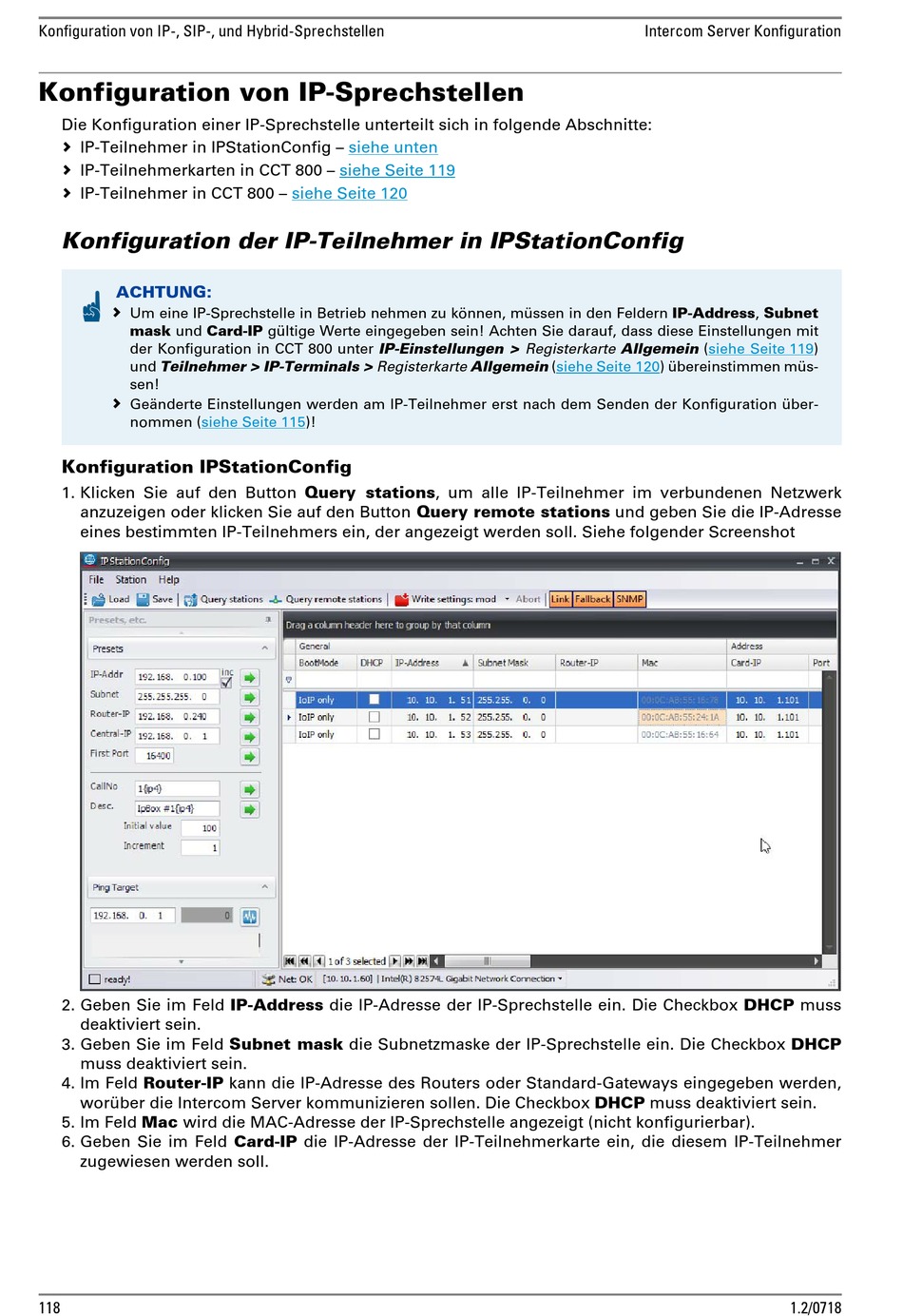

Konfiguration von IP-, SIP-, und Hybrid-Sprechstellen

Konfiguration von IP-Sprechstellen

Die Konfiguration einer IP-Sprechstelle unterteilt sich in folgende Abschnitte:
 IP-Teilnehmer in IPStationConfig –
 IP-Teilnehmerkarten in CCT 800 –
 IP-Teilnehmer in CCT 800 –

Konfiguration der IP-Teilnehmer in IPStationConfig

ACHTUNG:
 Um eine IP-Sprechstelle in Betrieb nehmen zu können, müssen in den Feldern IP-Address, Subnet
mask und Card-IP gültige Werte eingegeben sein! Achten Sie darauf, dass diese Einstellungen mit
der Konfiguration in CCT 800 unter IP-Einstellungen > Registerkarte Allgemein
und Teilnehmer > IP-Terminals > Registerkarte Allgemein
sen!
 Geänderte Einstellungen werden am IP-Teilnehmer erst nach dem Senden der Konfiguration über-
nommen (siehe Seite
Konfiguration IPStationConfig
1. Klicken Sie auf den Button Query stations, um alle IP-Teilnehmer im verbundenen Netzwerk
anzuzeigen oder klicken Sie auf den Button Query remote stations und geben Sie die IP-Adresse
eines bestimmten IP-Teilnehmers ein, der angezeigt werden soll. Siehe folgender Screenshot
2. Geben Sie im Feld IP-Address die IP-Adresse der IP-Sprechstelle ein. Die Checkbox DHCP muss
deaktiviert sein.
3. Geben Sie im Feld Subnet mask die Subnetzmaske der IP-Sprechstelle ein. Die Checkbox DHCP
muss deaktiviert sein.
4. Im Feld Router-IP kann die IP-Adresse des Routers oder Standard-Gateways eingegeben werden,
worüber die Intercom Server kommunizieren sollen. Die Checkbox DHCP muss deaktiviert sein.
5. Im Feld Mac wird die MAC-Adresse der IP-Sprechstelle angezeigt (nicht konfigurierbar).
6. Geben Sie im Feld Card-IP die IP-Adresse der IP-Teilnehmerkarte ein, die diesem IP-Teilnehmer
zugewiesen werden soll.
118
siehe unten
siehe Seite 119
siehe Seite 120
115)!
Intercom Server Konfiguration
(siehe Seite
(siehe Seite 120) übereinstimmen müs-
119)
1.2/0718
