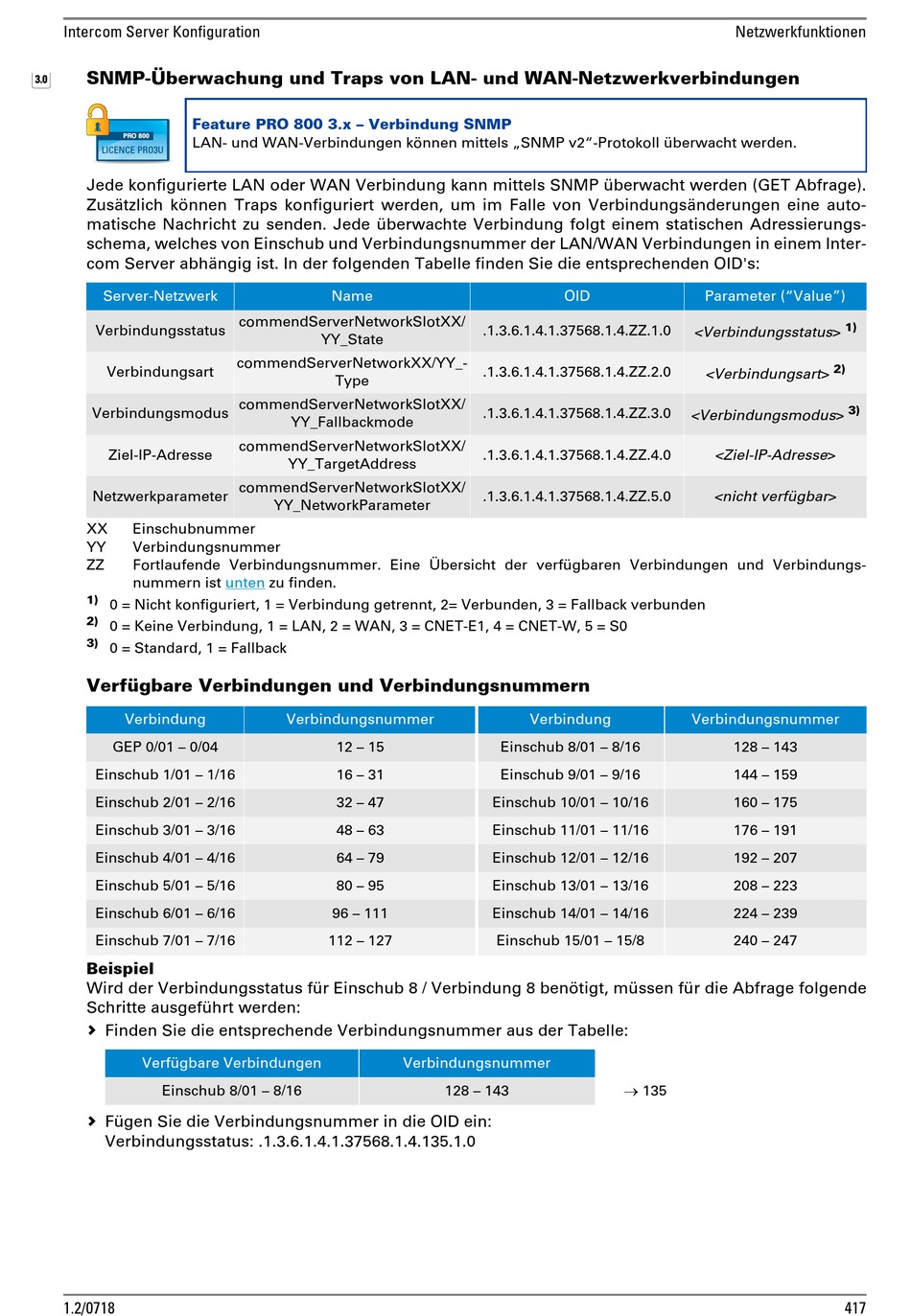

SNMP-Überwachung und Traps von LAN- und WAN-Netzwerkverbindungen
e
Feature PRO 800 3.x – Verbindung SNMP
PRO 800
LAN- und WAN-Verbindungen können mittels „SNMP v2"-Protokoll überwacht werden.
LICENCE PRO3U
Jede konfigurierte LAN oder WAN Verbindung kann mittels SNMP überwacht werden (GET Abfrage).
Zusätzlich können Traps konfiguriert werden, um im Falle von Verbindungsänderungen eine auto-
matische Nachricht zu senden. Jede überwachte Verbindung folgt einem statischen Adressierungs-
schema, welches von Einschub und Verbindungsnummer der LAN/WAN Verbindungen in einem Inter-
com Server abhängig ist. In der folgenden Tabelle finden Sie die entsprechenden OID's:
Server-Netzwerk
Verbindungsstatus
Verbindungsart
Verbindungsmodus
Ziel-IP-Adresse
Netzwerkparameter
XX Einschubnummer
YY Verbindungsnummer
ZZ Fortlaufende Verbindungsnummer. Eine Übersicht der verfügbaren Verbindungen und Verbindungs-
nummern ist
1)
0 = Nicht konfiguriert, 1 = Verbindung getrennt, 2= Verbunden, 3 = Fallback verbunden
2)
0 = Keine Verbindung, 1 = LAN, 2 = WAN, 3 = CNET-E1, 4 = CNET-W, 5 = S0
3)
0 = Standard, 1 = Fallback
Verfügbare Verbindungen und Verbindungsnummern
Verbindung
GEP 0/01 – 0/04
Einschub 1/01 – 1/16
Einschub 2/01 – 2/16
Einschub 3/01 – 3/16
Einschub 4/01 – 4/16
Einschub 5/01 – 5/16
Einschub 6/01 – 6/16
Einschub 7/01 – 7/16
Beispiel
Wird der Verbindungsstatus für Einschub 8 / Verbindung 8 benötigt, müssen für die Abfrage folgende
Schritte ausgeführt werden:
 Finden Sie die entsprechende Verbindungsnummer aus der Tabelle:
Verfügbare Verbindungen
Einschub 8/01 – 8/16
 Fügen Sie die Verbindungsnummer in die OID ein:
Verbindungsstatus: .1.3.6.1.4.1.37568.1.4.135.1.0
1.2/0718
Name
commendServerNetworkSlotXX/
YY_State
commendServerNetworkXX/YY_-
Type
commendServerNetworkSlotXX/
YY_Fallbackmode
commendServerNetworkSlotXX/
YY_TargetAddress
commendServerNetworkSlotXX/
YY_NetworkParameter
unten zu finden.
Verbindungsnummer
12 – 15
16 – 31
32 – 47
48 – 63
64 – 79
80 – 95
96 – 111
112 – 127
OID
.1.3.6.1.4.1.37568.1.4.ZZ.1.0
.1.3.6.1.4.1.37568.1.4.ZZ.2.0
.1.3.6.1.4.1.37568.1.4.ZZ.3.0
.1.3.6.1.4.1.37568.1.4.ZZ.4.0
.1.3.6.1.4.1.37568.1.4.ZZ.5.0
Verbindung
Einschub 8/01 – 8/16
Einschub 9/01 – 9/16
Einschub 10/01 – 10/16
Einschub 11/01 – 11/16
Einschub 12/01 – 12/16
Einschub 13/01 – 13/16
Einschub 14/01 – 14/16
Einschub 15/01 – 15/8
Verbindungsnummer
128 – 143
Netzwerkfunktionen
Parameter ("Value")
<Verbindungsstatus>
<Verbindungsart>
<Verbindungsmodus>
<Ziel-IP-Adresse>
<nicht verfügbar>
Verbindungsnummer
128 – 143
144 – 159
160 – 175
176 – 191
192 – 207
208 – 223
224 – 239
240 – 247
 135
1)
2)
3)
417
