EventLOG

EventLOG

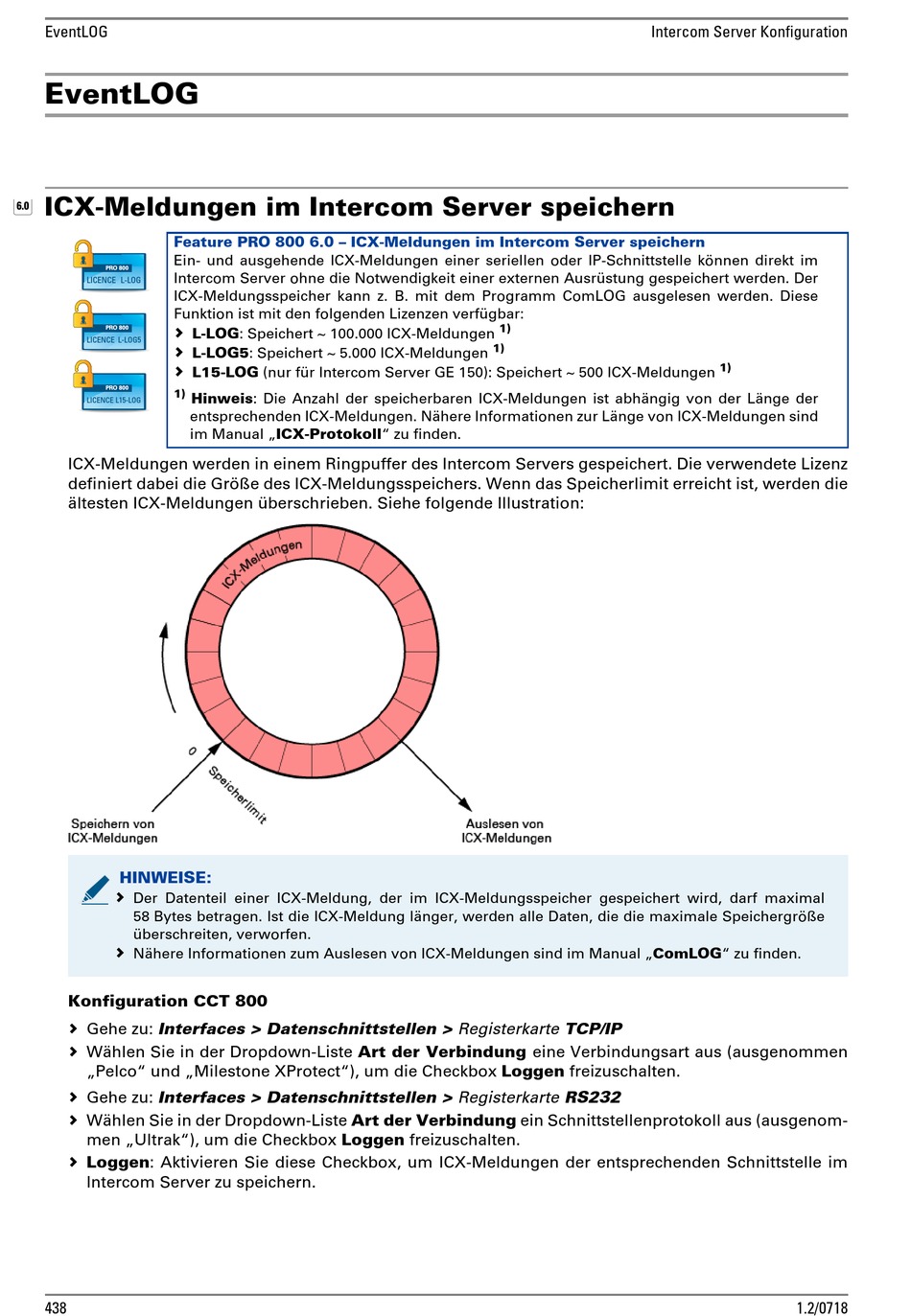

ICX-Meldungen im Intercom Server speichern

l
Feature PRO 800 6.0 – ICX-Meldungen im Intercom Server speichern
Ein- und ausgehende ICX-Meldungen einer seriellen oder IP-Schnittstelle können direkt im
PRO 800
Intercom Server ohne die Notwendigkeit einer externen Ausrüstung gespeichert werden. Der
LICENCE L-LOG
ICX-Meldungsspeicher kann z. B. mit dem Programm ComLOG ausgelesen werden. Diese
Funktion ist mit den folgenden Lizenzen verfügbar:
PRO 800

LICENCE L-LOG5


PRO 800
1)
LICENCE L15-LOG
ICX-Meldungen werden in einem Ringpuffer des Intercom Servers gespeichert. Die verwendete Lizenz
definiert dabei die Größe des ICX-Meldungsspeichers. Wenn das Speicherlimit erreicht ist, werden die
ältesten ICX-Meldungen überschrieben. Siehe folgende Illustration:
HINWEISE:
 Der Datenteil einer ICX-Meldung, der im ICX-Meldungsspeicher gespeichert wird, darf maximal
58 Bytes betragen. Ist die ICX-Meldung länger, werden alle Daten, die die maximale Speichergröße
überschreiten, verworfen.
 Nähere Informationen zum Auslesen von ICX-Meldungen sind im Manual „ComLOG" zu finden.
Konfiguration CCT 800
 Gehe zu: Interfaces > Datenschnittstellen > Registerkarte TCP/IP
 Wählen Sie in der Dropdown-Liste Art der Verbindung eine Verbindungsart aus (ausgenommen
„Pelco" und „Milestone XProtect"), um die Checkbox Loggen freizuschalten.
 Gehe zu: Interfaces > Datenschnittstellen > Registerkarte RS232
 Wählen Sie in der Dropdown-Liste Art der Verbindung ein Schnittstellenprotokoll aus (ausgenom-
men „Ultrak"), um die Checkbox Loggen freizuschalten.
 Loggen: Aktivieren Sie diese Checkbox, um ICX-Meldungen der entsprechenden Schnittstelle im
Intercom Server zu speichern.
438
L-LOG: Speichert ~ 100.000 ICX-Meldungen
L-LOG5: Speichert ~ 5.000 ICX-Meldungen
L15-LOG (nur für Intercom Server GE 150): Speichert ~ 500 ICX-Meldungen
Hinweis: Die Anzahl der speicherbaren ICX-Meldungen ist abhängig von der Länge der
entsprechenden ICX-Meldungen. Nähere Informationen zur Länge von ICX-Meldungen sind
im Manual „ICX-Protokoll" zu finden.
Intercom Server Konfiguration
1)
1)
1)
1.2/0718
