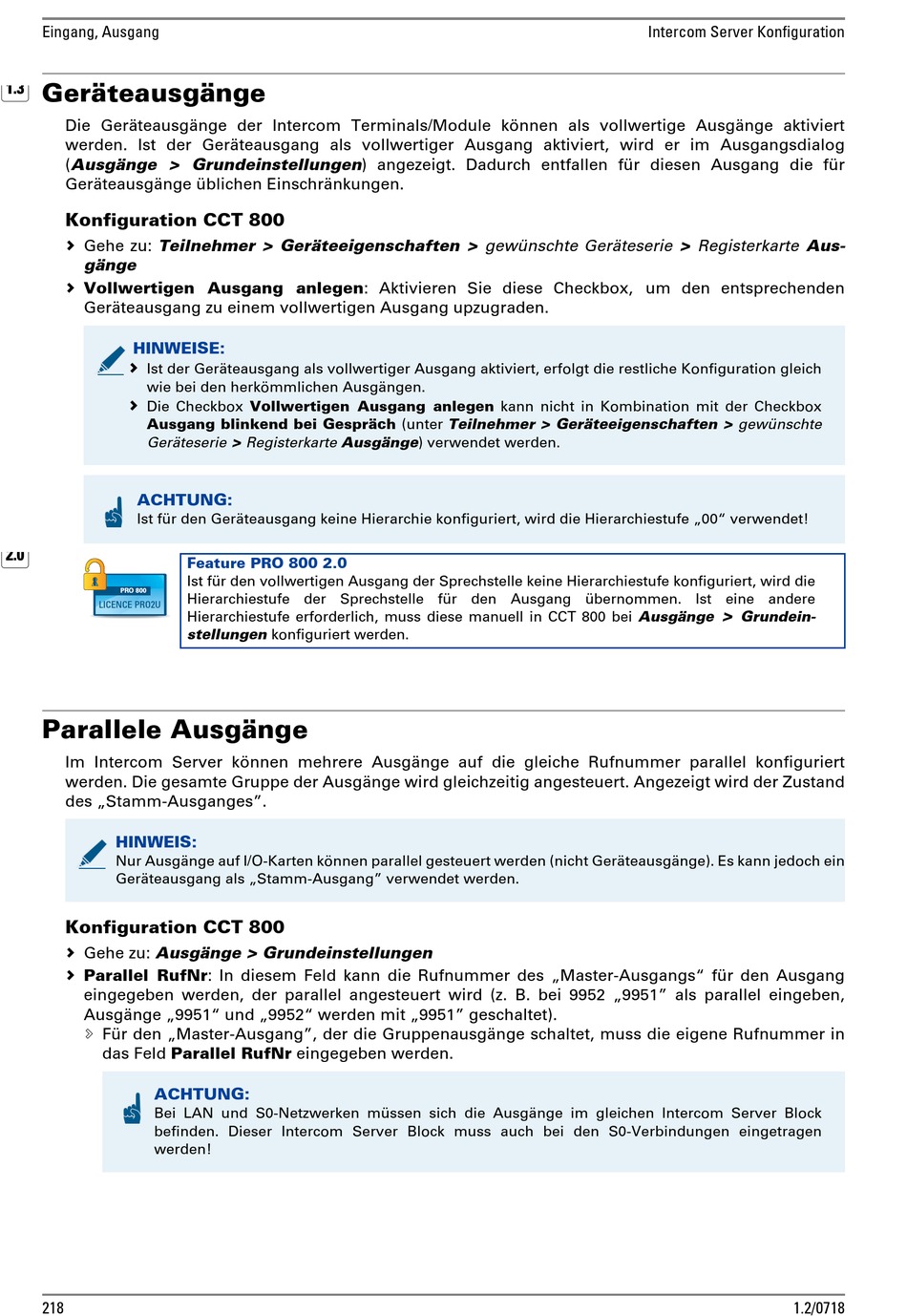

Geräteausgänge; Parallele Ausgänge - Commend C-GE150EU Bedienungsanleitung

Eingang, Ausgang
p
Geräteausgänge
Die Geräteausgänge der Intercom Terminals/Module können als vollwertige Ausgänge aktiviert
werden. Ist der Geräteausgang als vollwertiger Ausgang aktiviert, wird er im Ausgangsdialog
(Ausgänge > Grundeinstellungen) angezeigt. Dadurch entfallen für diesen Ausgang die für
Geräteausgänge üblichen Einschränkungen.
Konfiguration CCT 800
 Gehe zu: Teilnehmer > Geräteeigenschaften > gewünschte Geräteserie > Registerkarte Aus-
gänge
 Vollwertigen Ausgang anlegen: Aktivieren Sie diese Checkbox, um den entsprechenden
Geräteausgang zu einem vollwertigen Ausgang upzugraden.
HINWEISE:
 Ist der Geräteausgang als vollwertiger Ausgang aktiviert, erfolgt die restliche Konfiguration gleich
wie bei den herkömmlichen Ausgängen.
 Die Checkbox Vollwertigen Ausgang anlegen kann nicht in Kombination mit der Checkbox
Ausgang blinkend bei Gespräch (unter Teilnehmer > Geräteeigenschaften > gewünschte
Geräteserie > Registerkarte Ausgänge) verwendet werden.
ACHTUNG:
Ist für den Geräteausgang keine Hierarchie konfiguriert, wird die Hierarchiestufe „00" verwendet!
w
PRO 800
LICENCE PRO2U
Parallele Ausgänge
Im Intercom Server können mehrere Ausgänge auf die gleiche Rufnummer parallel konfiguriert
werden. Die gesamte Gruppe der Ausgänge wird gleichzeitig angesteuert. Angezeigt wird der Zustand
des „Stamm-Ausganges".
HINWEIS:
Nur Ausgänge auf I/O-Karten können parallel gesteuert werden (nicht Geräteausgänge). Es kann jedoch ein
Geräteausgang als „Stamm-Ausgang" verwendet werden.
Konfiguration CCT 800
 Gehe zu: Ausgänge > Grundeinstellungen
 Parallel RufNr: In diesem Feld kann die Rufnummer des „Master-Ausgangs" für den Ausgang
eingegeben werden, der parallel angesteuert wird (z. B. bei 9952 „9951" als parallel eingeben,
Ausgänge „9951" und „9952" werden mit „9951" geschaltet).
 Für den „Master-Ausgang", der die Gruppenausgänge schaltet, muss die eigene Rufnummer in
das Feld Parallel RufNr eingegeben werden.
ACHTUNG:
Bei LAN und S0-Netzwerken müssen sich die Ausgänge im gleichen Intercom Server Block
befinden. Dieser Intercom Server Block muss auch bei den S0-Verbindungen eingetragen
werden!
218
Feature PRO 800 2.0
Ist für den vollwertigen Ausgang der Sprechstelle keine Hierarchiestufe konfiguriert, wird die
Hierarchiestufe der Sprechstelle für den Ausgang übernommen. Ist eine andere
Hierarchiestufe erforderlich, muss diese manuell in CCT 800 bei Ausgänge
stellungen konfiguriert werden.
Intercom Server Konfiguration
>
Grundein-
1.2/0718
