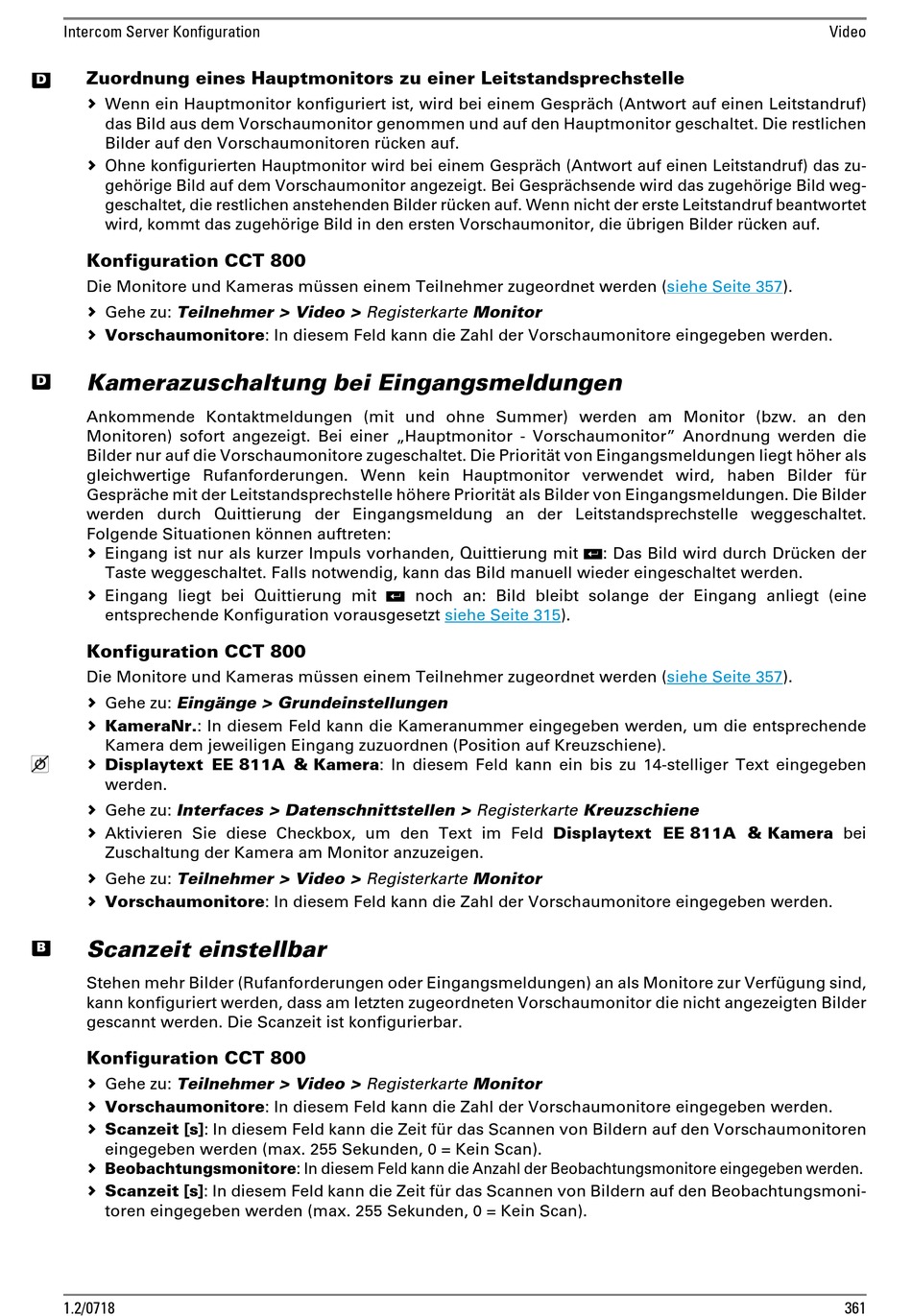

Kamerazuschaltung Bei Eingangsmeldungen; Scanzeit Einstellbar - Commend C-GE150EU Bedienungsanleitung

Intercom Server Konfiguration
Zuordnung eines Hauptmonitors zu einer Leitstandsprechstelle
4
 Wenn ein Hauptmonitor konfiguriert ist, wird bei einem Gespräch (Antwort auf einen Leitstandruf)
das Bild aus dem Vorschaumonitor genommen und auf den Hauptmonitor geschaltet. Die restlichen
Bilder auf den Vorschaumonitoren rücken auf.
 Ohne konfigurierten Hauptmonitor wird bei einem Gespräch (Antwort auf einen Leitstandruf) das zu-
gehörige Bild auf dem Vorschaumonitor angezeigt. Bei Gesprächsende wird das zugehörige Bild weg-
geschaltet, die restlichen anstehenden Bilder rücken auf. Wenn nicht der erste Leitstandruf beantwortet
wird, kommt das zugehörige Bild in den ersten Vorschaumonitor, die übrigen Bilder rücken auf.
Konfiguration CCT 800
Die Monitore und Kameras müssen einem Teilnehmer zugeordnet werden
 Gehe zu: Teilnehmer > Video > Registerkarte Monitor
 Vorschaumonitore: In diesem Feld kann die Zahl der Vorschaumonitore eingegeben werden.

Kamerazuschaltung bei Eingangsmeldungen

4
Ankommende Kontaktmeldungen (mit und ohne Summer) werden am Monitor (bzw. an den
Monitoren) sofort angezeigt. Bei einer „Hauptmonitor - Vorschaumonitor" Anordnung werden die
Bilder nur auf die Vorschaumonitore zugeschaltet. Die Priorität von Eingangsmeldungen liegt höher als
gleichwertige Rufanforderungen. Wenn kein Hauptmonitor verwendet wird, haben Bilder für
Gespräche mit der Leitstandsprechstelle höhere Priorität als Bilder von Eingangsmeldungen. Die Bilder
werden durch Quittierung der Eingangsmeldung an der Leitstandsprechstelle weggeschaltet.
Folgende Situationen können auftreten:
 Eingang ist nur als kurzer Impuls vorhanden, Quittierung mit
Taste weggeschaltet. Falls notwendig, kann das Bild manuell wieder eingeschaltet werden.
 Eingang liegt bei Quittierung mit
entsprechende Konfiguration vorausgesetzt
Konfiguration CCT 800
Die Monitore und Kameras müssen einem Teilnehmer zugeordnet werden
 Gehe zu: Eingänge > Grundeinstellungen
 KameraNr.: In diesem Feld kann die Kameranummer eingegeben werden, um die entsprechende
Kamera dem jeweiligen Eingang zuzuordnen (Position auf Kreuzschiene).
 Displaytext EE 811A & Kamera: In diesem Feld kann ein bis zu 14-stelliger Text eingegeben
werden.
 Gehe zu: Interfaces > Datenschnittstellen > Registerkarte Kreuzschiene
 Aktivieren Sie diese Checkbox, um den Text im Feld Displaytext EE 811A & Kamera bei
Zuschaltung der Kamera am Monitor anzuzeigen.
 Gehe zu: Teilnehmer > Video > Registerkarte Monitor
 Vorschaumonitore: In diesem Feld kann die Zahl der Vorschaumonitore eingegeben werden.

Scanzeit einstellbar

2
Stehen mehr Bilder (Rufanforderungen oder Eingangsmeldungen) an als Monitore zur Verfügung sind,
kann konfiguriert werden, dass am letzten zugeordneten Vorschaumonitor die nicht angezeigten Bilder
gescannt werden. Die Scanzeit ist konfigurierbar.
Konfiguration CCT 800
 Gehe zu: Teilnehmer > Video > Registerkarte Monitor
 Vorschaumonitore: In diesem Feld kann die Zahl der Vorschaumonitore eingegeben werden.
 Scanzeit [s]: In diesem Feld kann die Zeit für das Scannen von Bildern auf den Vorschaumonitoren
eingegeben werden (max. 255 Sekunden, 0 = Kein Scan).
 Beobachtungsmonitore: In diesem Feld kann die Anzahl der Beobachtungsmonitore eingegeben werden.
 Scanzeit [s]: In diesem Feld kann die Zeit für das Scannen von Bildern auf den Beobachtungsmoni-
toren eingegeben werden (max. 255 Sekunden, 0 = Kein Scan).
1.2/0718
F
noch an: Bild bleibt solange der Eingang anliegt (eine
siehe Seite 315).
(siehe Seite 357).
F
: Das Bild wird durch Drücken der
(siehe Seite 357).
Video
361
