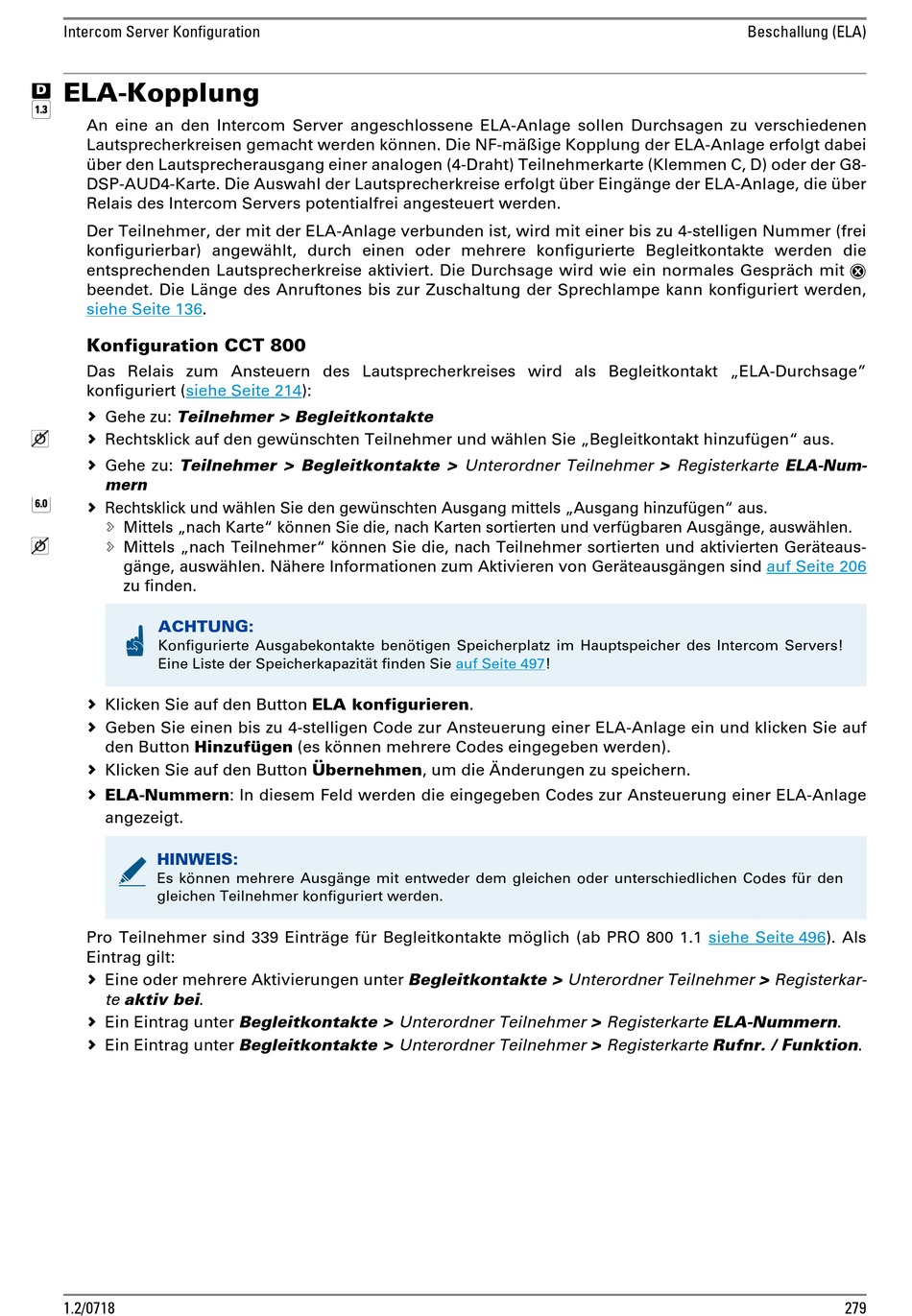

Intercom Server Konfiguration

ELA-Kopplung

4
p
An eine an den Intercom Server angeschlossene ELA-Anlage sollen Durchsagen zu verschiedenen
Lautsprecherkreisen gemacht werden können. Die NF-mäßige Kopplung der ELA-Anlage erfolgt dabei
über den Lautsprecherausgang einer analogen (4-Draht) Teilnehmerkarte (Klemmen C, D) oder der G8-
DSP-AUD4-Karte. Die Auswahl der Lautsprecherkreise erfolgt über Eingänge der ELA-Anlage, die über
Relais des Intercom Servers potentialfrei angesteuert werden.
Der Teilnehmer, der mit der ELA-Anlage verbunden ist, wird mit einer bis zu 4-stelligen Nummer (frei
konfigurierbar) angewählt, durch einen oder mehrere konfigurierte Begleitkontakte werden die
entsprechenden Lautsprecherkreise aktiviert. Die Durchsage wird wie ein normales Gespräch mit X
beendet. Die Länge des Anruftones bis zur Zuschaltung der Sprechlampe kann konfiguriert werden,
siehe Seite 136.
Konfiguration CCT 800
Das Relais zum Ansteuern des Lautsprecherkreises wird als Begleitkontakt „ELA-Durchsage"
konfiguriert (siehe Seite
 Gehe zu: Teilnehmer > Begleitkontakte
 Rechtsklick auf den gewünschten Teilnehmer und wählen Sie „Begleitkontakt hinzufügen" aus.
 Gehe zu: Teilnehmer > Begleitkontakte > Unterordner Teilnehmer > Registerkarte ELA-Num-
mern
l
 Rechtsklick und wählen Sie den gewünschten Ausgang mittels „Ausgang hinzufügen" aus.
 Mittels „nach Karte" können Sie die, nach Karten sortierten und verfügbaren Ausgänge, auswählen.
 Mittels „nach Teilnehmer" können Sie die, nach Teilnehmer sortierten und aktivierten Geräteaus-
gänge, auswählen. Nähere Informationen zum Aktivieren von Geräteausgängen sind
zu finden.
ACHTUNG:
Konfigurierte Ausgabekontakte benötigen Speicherplatz im Hauptspeicher des Intercom Servers!
Eine Liste der Speicherkapazität finden Sie
 Klicken Sie auf den Button ELA konfigurieren.
 Geben Sie einen bis zu 4-stelligen Code zur Ansteuerung einer ELA-Anlage ein und klicken Sie auf
den Button Hinzufügen (es können mehrere Codes eingegeben werden).
 Klicken Sie auf den Button Übernehmen, um die Änderungen zu speichern.
 ELA-Nummern: In diesem Feld werden die eingegeben Codes zur Ansteuerung einer ELA-Anlage
angezeigt.
HINWEIS:
Es können mehrere Ausgänge mit entweder dem gleichen oder unterschiedlichen Codes für den
gleichen Teilnehmer konfiguriert werden.
Pro Teilnehmer sind 339 Einträge für Begleitkontakte möglich (ab PRO 800 1.1
Eintrag gilt:
 Eine oder mehrere Aktivierungen unter Begleitkontakte > Unterordner Teilnehmer > Registerkar-
te aktiv bei.
 Ein Eintrag unter Begleitkontakte > Unterordner Teilnehmer > Registerkarte ELA-Nummern.
 Ein Eintrag unter Begleitkontakte > Unterordner Teilnehmer > Registerkarte Rufnr. / Funktion.
1.2/0718
214):
auf Seite 497!
Beschallung (ELA)
auf Seite 206
siehe Seite 496). Als
279
