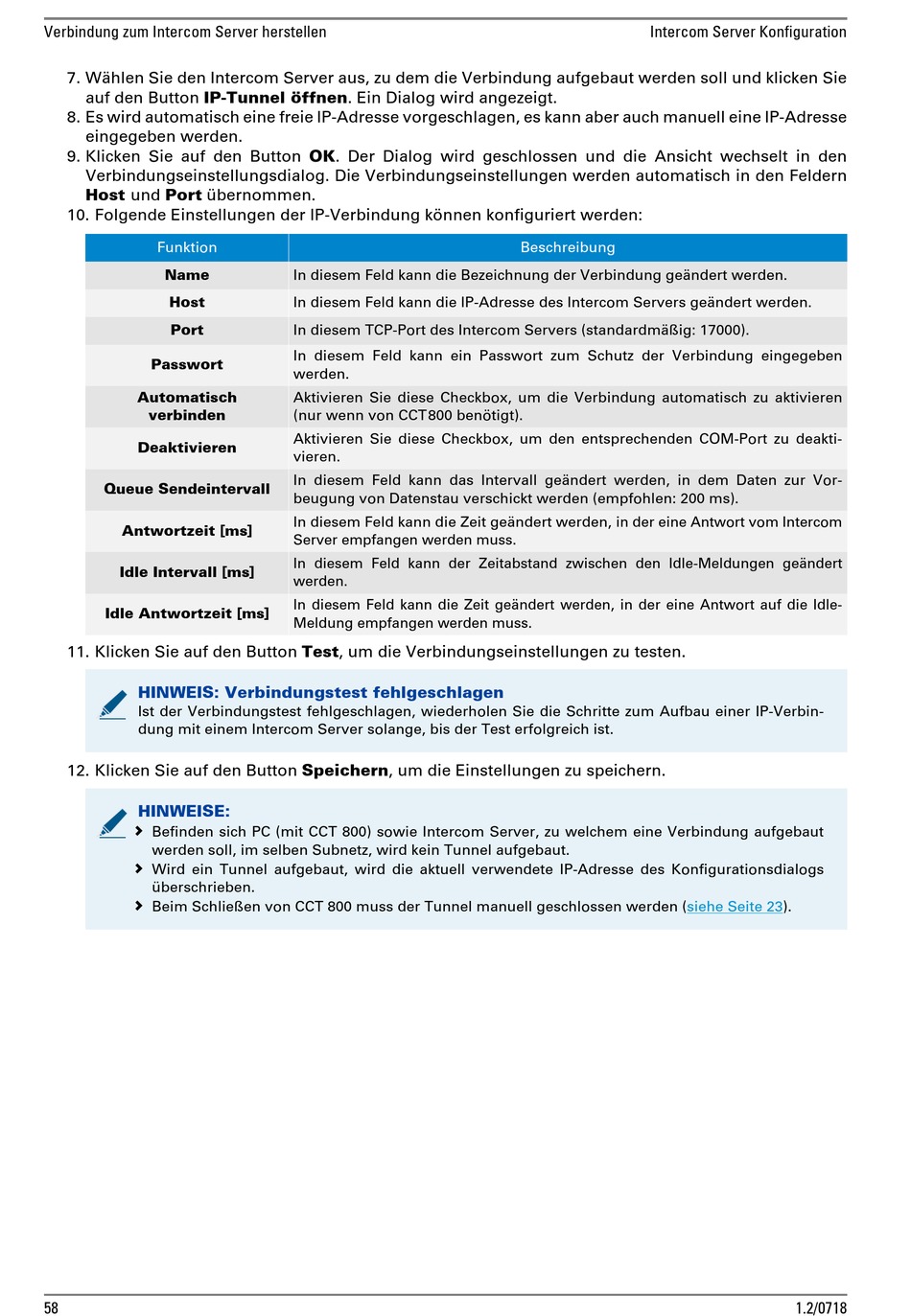

Commend C-GE150EU Bedienungsanleitung Seite 58

Verbindung zum Intercom Server herstellen
7. Wählen Sie den Intercom Server aus, zu dem die Verbindung aufgebaut werden soll und klicken Sie
auf den Button IP-Tunnel öffnen. Ein Dialog wird angezeigt.
8. Es wird automatisch eine freie IP-Adresse vorgeschlagen, es kann aber auch manuell eine IP-Adresse
eingegeben werden.
9. Klicken Sie auf den Button OK. Der Dialog wird geschlossen und die Ansicht wechselt in den
Verbindungseinstellungsdialog. Die Verbindungseinstellungen werden automatisch in den Feldern
Host und Port übernommen.
10. Folgende Einstellungen der IP-Verbindung können konfiguriert werden:
Funktion
Name
Host
Port
Passwort
Automatisch
verbinden
Deaktivieren
Queue Sendeintervall
Antwortzeit [ms]
Idle Intervall [ms]
Idle Antwortzeit [ms]
11. Klicken Sie auf den Button Test, um die Verbindungseinstellungen zu testen.
HINWEIS: Verbindungstest fehlgeschlagen
Ist der Verbindungstest fehlgeschlagen, wiederholen Sie die Schritte zum Aufbau einer IP-Verbin-
dung mit einem Intercom Server solange, bis der Test erfolgreich ist.
12. Klicken Sie auf den Button Speichern, um die Einstellungen zu speichern.
HINWEISE:
 Befinden sich PC (mit CCT 800) sowie Intercom Server, zu welchem eine Verbindung aufgebaut
werden soll, im selben Subnetz, wird kein Tunnel aufgebaut.
 Wird ein Tunnel aufgebaut, wird die aktuell verwendete IP-Adresse des Konfigurationsdialogs
überschrieben.
 Beim Schließen von CCT 800 muss der Tunnel manuell geschlossen werden
58
In diesem Feld kann die Bezeichnung der Verbindung geändert werden.
In diesem Feld kann die IP-Adresse des Intercom Servers geändert werden.
In diesem TCP-Port des Intercom Servers (standardmäßig: 17000).
In diesem Feld kann ein Passwort zum Schutz der Verbindung eingegeben
werden.
Aktivieren Sie diese Checkbox, um die Verbindung automatisch zu aktivieren
(nur wenn von CCT800 benötigt).
Aktivieren Sie diese Checkbox, um den entsprechenden COM-Port zu deakti-
vieren.
In diesem Feld kann das Intervall geändert werden, in dem Daten zur Vor-
beugung von Datenstau verschickt werden (empfohlen: 200 ms).
In diesem Feld kann die Zeit geändert werden, in der eine Antwort vom Intercom
Server empfangen werden muss.
In diesem Feld kann der Zeitabstand zwischen den Idle-Meldungen geändert
werden.
In diesem Feld kann die Zeit geändert werden, in der eine Antwort auf die Idle-
Meldung empfangen werden muss.
Intercom Server Konfiguration
Beschreibung
(siehe Seite 23).
1.2/0718
