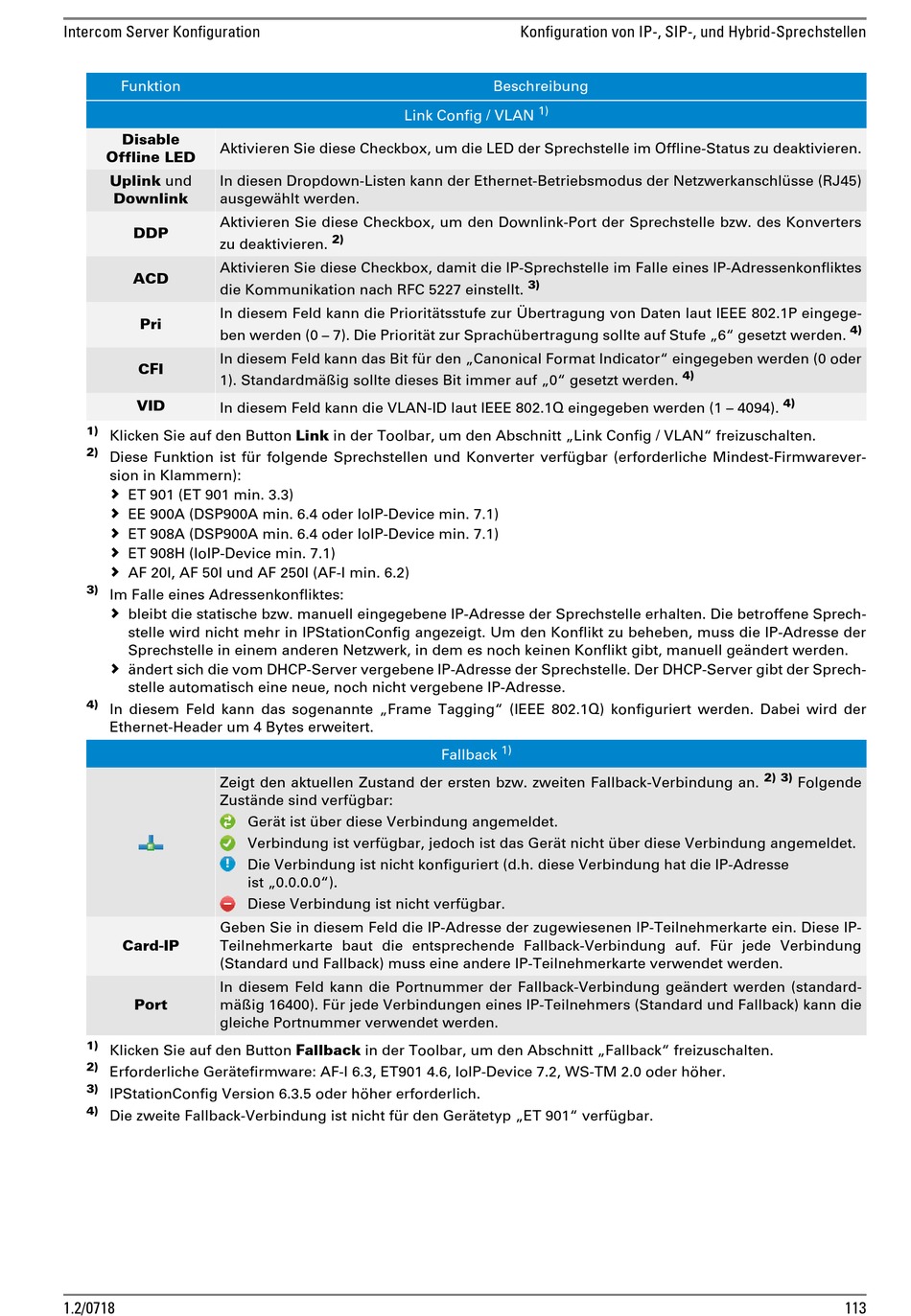

Commend C-GE150EU Bedienungsanleitung Seite 113

Intercom Server Konfiguration
Funktion
Disable
Aktivieren Sie diese Checkbox, um die LED der Sprechstelle im Offline-Status zu deaktivieren.
Offline LED
Uplink und In diesen Dropdown-Listen kann der Ethernet-Betriebsmodus der Netzwerkanschlüsse (RJ45)
Downlink ausgewählt werden.
Aktivieren Sie diese Checkbox, um den Downlink-Port der Sprechstelle bzw. des Konverters
DDP
zu deaktivieren.
Aktivieren Sie diese Checkbox, damit die IP-Sprechstelle im Falle eines IP-Adressenkonfliktes
ACD
die Kommunikation nach RFC 5227 einstellt.
In diesem Feld kann die Prioritätsstufe zur Übertragung von Daten laut IEEE 802.1P eingege-
Pri
ben werden (0 – 7). Die Priorität zur Sprachübertragung sollte auf Stufe „6" gesetzt werden.
In diesem Feld kann das Bit für den „Canonical Format Indicator" eingegeben werden (0 oder
CFI
1). Standardmäßig sollte dieses Bit immer auf „0" gesetzt werden.
VID
In diesem Feld kann die VLAN-ID laut IEEE 802.1Q eingegeben werden (1 – 4094).
1)
Klicken Sie auf den Button Link in der Toolbar, um den Abschnitt „Link Config / VLAN" freizuschalten.
2)
Diese Funktion ist für folgende Sprechstellen und Konverter verfügbar (erforderliche Mindest-Firmwarever-
sion in Klammern):
 ET 901 (ET 901 min. 3.3)

EE 900A (DSP900A min. 6.4 oder IoIP-Device min. 7.1)
 ET 908A (DSP900A min. 6.4 oder IoIP-Device min. 7.1)
 ET 908H (IoIP-Device min. 7.1)
 AF 20I, AF 50I und AF 250I (AF-I min. 6.2)
3)
Im Falle eines Adressenkonfliktes:
 bleibt die statische bzw. manuell eingegebene IP-Adresse der Sprechstelle erhalten. Die betroffene Sprech-
stelle wird nicht mehr in IPStationConfig angezeigt. Um den Konflikt zu beheben, muss die IP-Adresse der
Sprechstelle in einem anderen Netzwerk, in dem es noch keinen Konflikt gibt, manuell geändert werden.

ändert sich die vom DHCP-Server vergebene IP-Adresse der Sprechstelle. Der DHCP-Server gibt der Sprech-
stelle automatisch eine neue, noch nicht vergebene IP-Adresse.
4)
In diesem Feld kann das sogenannte „Frame Tagging" (IEEE 802.1Q) konfiguriert werden. Dabei wird der
Ethernet-Header um 4 Bytes erweitert.
Zeigt den aktuellen Zustand der ersten bzw. zweiten Fallback-Verbindung an.
Zustände sind verfügbar:
Geben Sie in diesem Feld die IP-Adresse der zugewiesenen IP-Teilnehmerkarte ein. Diese IP-
Card-IP Teilnehmerkarte baut die entsprechende Fallback-Verbindung auf. Für jede Verbindung
(Standard und Fallback) muss eine andere IP-Teilnehmerkarte verwendet werden.
In diesem Feld kann die Portnummer der Fallback-Verbindung geändert werden (standard-
Port mäßig 16400). Für jede Verbindungen eines IP-Teilnehmers (Standard und Fallback) kann die
gleiche Portnummer verwendet werden.
1)
Klicken Sie auf den Button Fallback in der Toolbar, um den Abschnitt „Fallback" freizuschalten.
2)
Erforderliche Gerätefirmware: AF-I 6.3, ET901 4.6, IoIP-Device 7.2, WS-TM 2.0 oder höher.
3)
IPStationConfig Version 6.3.5 oder höher erforderlich.
4)
Die zweite Fallback-Verbindung ist nicht für den Gerätetyp „ET 901" verfügbar.
1.2/0718
Link Config / VLAN
2)
Gerät ist über diese Verbindung angemeldet.
Verbindung ist verfügbar, jedoch ist das Gerät nicht über diese Verbindung angemeldet.
Die Verbindung ist nicht konfiguriert (d.h. diese Verbindung hat die IP-Adresse
ist „0.0.0.0").
Diese Verbindung ist nicht verfügbar.
Konfiguration von IP-, SIP-, und Hybrid-Sprechstellen
Beschreibung
1)
3)
1)
Fallback
4)
4)
4)
2) 3)
Folgende
