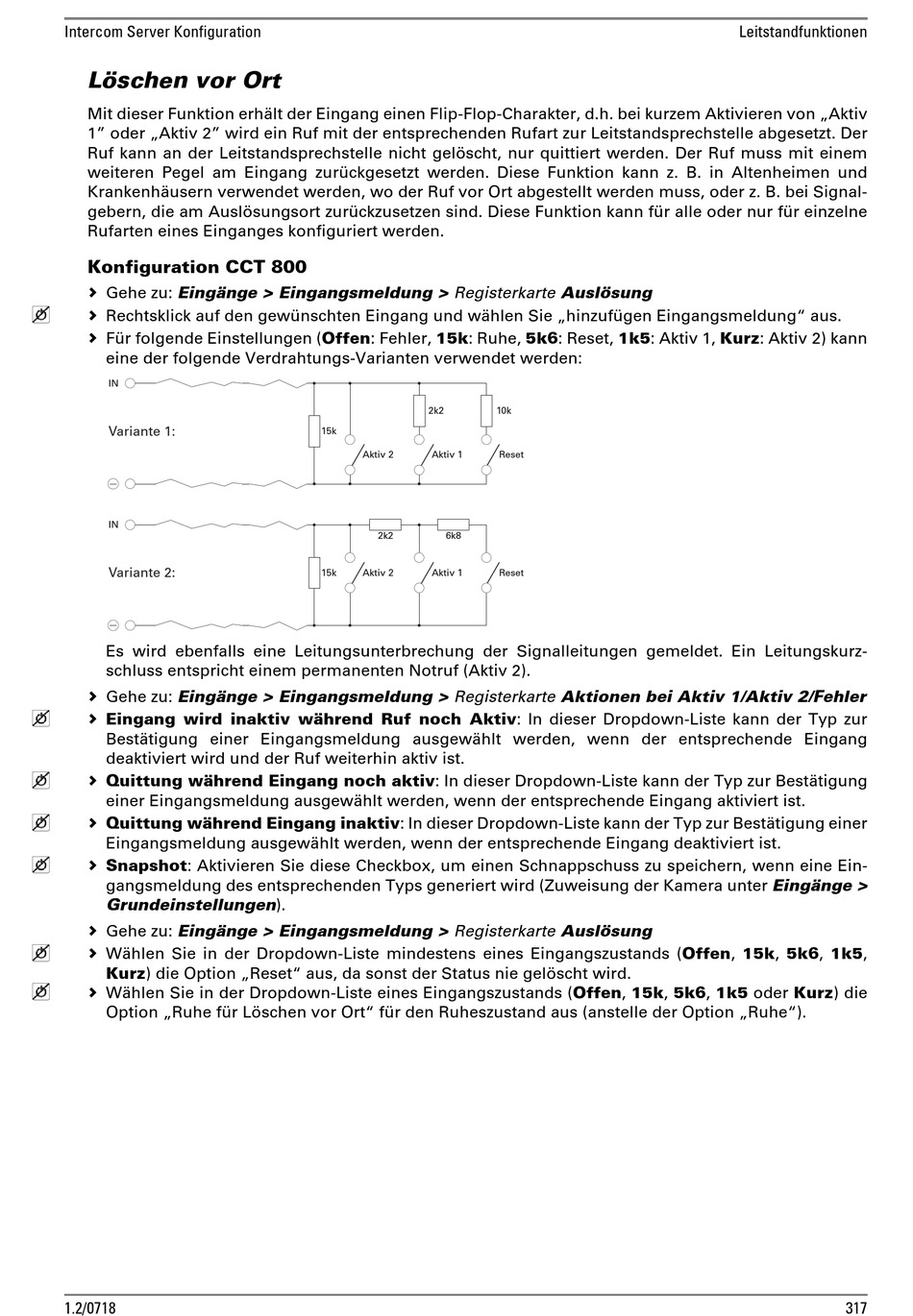

Löschen Vor Ort - Commend C-GE150EU Bedienungsanleitung

Intercom Server Konfiguration
Löschen vor Ort
Mit dieser Funktion erhält der Eingang einen Flip-Flop-Charakter, d.h. bei kurzem Aktivieren von „Aktiv
1" oder „Aktiv 2" wird ein Ruf mit der entsprechenden Rufart zur Leitstandsprechstelle abgesetzt. Der
Ruf kann an der Leitstandsprechstelle nicht gelöscht, nur quittiert werden. Der Ruf muss mit einem
weiteren Pegel am Eingang zurückgesetzt werden. Diese Funktion kann z. B. in Altenheimen und
Krankenhäusern verwendet werden, wo der Ruf vor Ort abgestellt werden muss, oder z. B. bei Signal-
gebern, die am Auslösungsort zurückzusetzen sind. Diese Funktion kann für alle oder nur für einzelne
Rufarten eines Einganges konfiguriert werden.
Konfiguration CCT 800
 Gehe zu: Eingänge > Eingangsmeldung > Registerkarte Auslösung
 Rechtsklick auf den gewünschten Eingang und wählen Sie „hinzufügen Eingangsmeldung" aus.
 Für folgende Einstellungen (Offen: Fehler, 15k: Ruhe, 5k6: Reset, 1k5: Aktiv 1, Kurz: Aktiv 2) kann
eine der folgende Verdrahtungs-Varianten verwendet werden:
IN
Variante 1:
IN
Variante 2:
Es wird ebenfalls eine Leitungsunterbrechung der Signalleitungen gemeldet. Ein Leitungskurz-
schluss entspricht einem permanenten Notruf (Aktiv 2).
 Gehe zu: Eingänge > Eingangsmeldung > Registerkarte Aktionen bei Aktiv 1/Aktiv 2/Fehler
 Eingang wird inaktiv während Ruf noch Aktiv: In dieser Dropdown-Liste kann der Typ zur
Bestätigung einer Eingangsmeldung ausgewählt werden, wenn der entsprechende Eingang
deaktiviert wird und der Ruf weiterhin aktiv ist.
 Quittung während Eingang noch aktiv: In dieser Dropdown-Liste kann der Typ zur Bestätigung
einer Eingangsmeldung ausgewählt werden, wenn der entsprechende Eingang aktiviert ist.
 Quittung während Eingang inaktiv: In dieser Dropdown-Liste kann der Typ zur Bestätigung einer
Eingangsmeldung ausgewählt werden, wenn der entsprechende Eingang deaktiviert ist.
 Snapshot: Aktivieren Sie diese Checkbox, um einen Schnappschuss zu speichern, wenn eine Ein-
gangsmeldung des entsprechenden Typs generiert wird (Zuweisung der Kamera unter Eingänge >
Grundeinstellungen).
 Gehe zu: Eingänge > Eingangsmeldung > Registerkarte Auslösung
 Wählen Sie in der Dropdown-Liste mindestens eines Eingangszustands (Offen, 15k, 5k6, 1k5,
Kurz) die Option „Reset" aus, da sonst der Status nie gelöscht wird.
 Wählen Sie in der Dropdown-Liste eines Eingangszustands (Offen, 15k, 5k6, 1k5 oder Kurz) die
Option „Ruhe für Löschen vor Ort" für den Ruheszustand aus (anstelle der Option „Ruhe").
1.2/0718
2k2
15k
Aktiv 2 Aktiv 1
2k2 6k8
15k Aktiv 2 Aktiv 1
10k
Reset
Reset
Leitstandfunktionen
317
