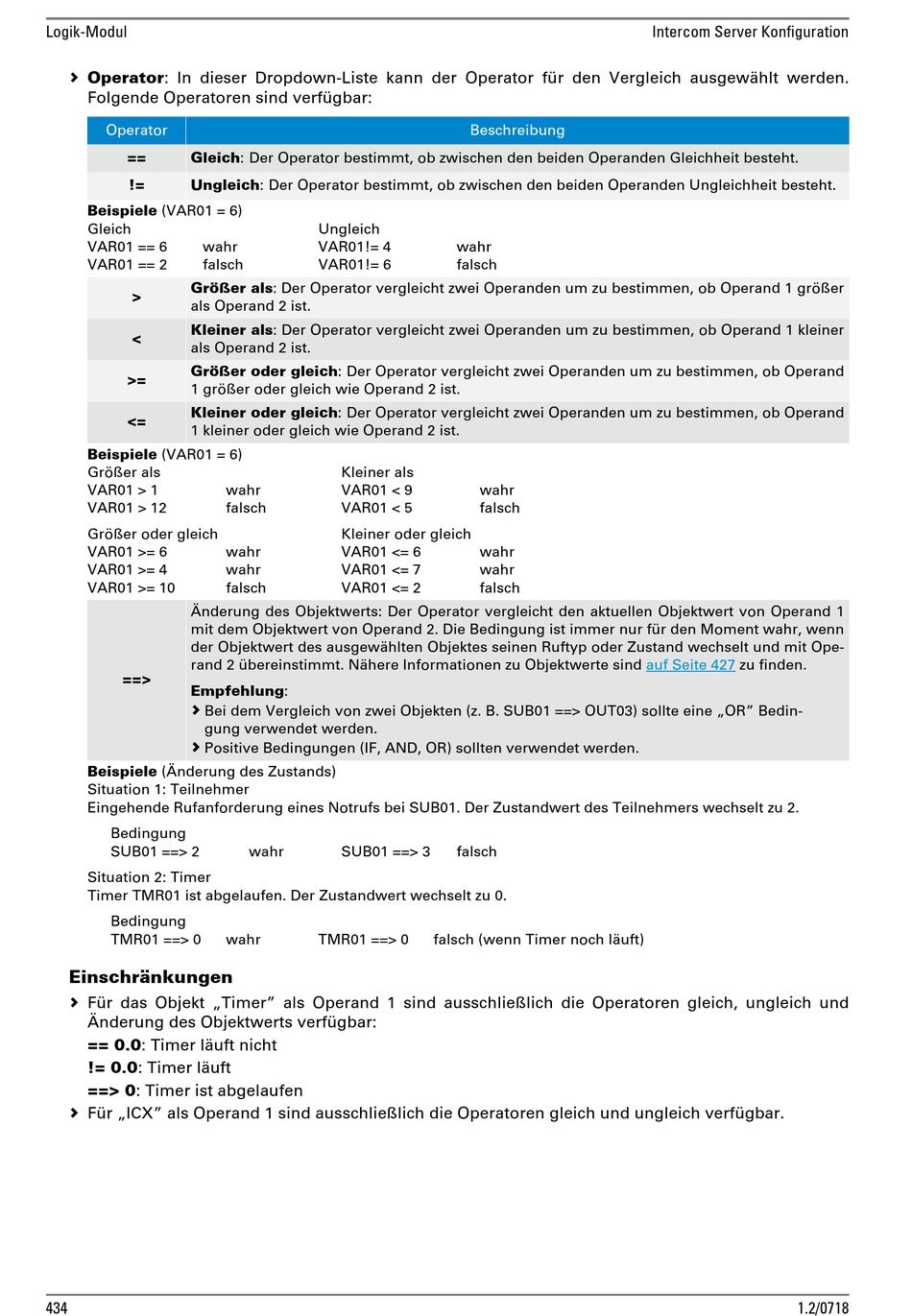

Einschränkungen - Commend C-GE150EU Bedienungsanleitung

Logik-Modul
 Operator: In dieser Dropdown-Liste kann der Operator für den Vergleich ausgewählt werden.
Folgende Operatoren sind verfügbar:
Operator
== Gleich: Der Operator bestimmt, ob zwischen den beiden Operanden Gleichheit besteht.
!= Ungleich: Der Operator bestimmt, ob zwischen den beiden Operanden Ungleichheit besteht.
Beispiele (VAR01 = 6)
Gleich
VAR01 == 6 wahr
VAR01 == 2 falsch
Größer als: Der Operator vergleicht zwei Operanden um zu bestimmen, ob Operand 1 größer
>
als Operand 2 ist.
Kleiner als: Der Operator vergleicht zwei Operanden um zu bestimmen, ob Operand 1 kleiner
<
als Operand 2 ist.
Größer oder gleich: Der Operator vergleicht zwei Operanden um zu bestimmen, ob Operand
>=
1 größer oder gleich wie Operand 2 ist.
Kleiner oder gleich: Der Operator vergleicht zwei Operanden um zu bestimmen, ob Operand
<=
1 kleiner oder gleich wie Operand 2 ist.
Beispiele (VAR01 = 6)
Größer als
VAR01 > 1
VAR01 > 12
Größer oder gleich
VAR01 >= 6
VAR01 >= 4
VAR01 >= 10
Änderung des Objektwerts: Der Operator vergleicht den aktuellen Objektwert von Operand 1
mit dem Objektwert von Operand 2. Die Bedingung ist immer nur für den Moment wahr, wenn
der Objektwert des ausgewählten Objektes seinen Ruftyp oder Zustand wechselt und mit Ope-
rand 2 übereinstimmt. Nähere Informationen zu Objektwerte sind
==>
Empfehlung:
 Bei dem Vergleich von zwei Objekten (z. B. SUB01 ==> OUT03) sollte eine „OR" Bedin-
gung verwendet werden.
 Positive Bedingungen (IF, AND, OR) sollten verwendet werden.
Beispiele (Änderung des Zustands)
Situation 1: Teilnehmer
Eingehende Rufanforderung eines Notrufs bei SUB01. Der Zustandwert des Teilnehmers wechselt zu 2.
Bedingung
SUB01 ==> 2
Situation 2: Timer
Timer TMR01 ist abgelaufen. Der Zustandwert wechselt zu 0.
Bedingung
TMR01 ==> 0
Einschränkungen
 Für das Objekt „Timer" als Operand 1 sind ausschließlich die Operatoren gleich, ungleich und
Änderung des Objektwerts verfügbar:
== 0.0: Timer läuft nicht
!= 0.0: Timer läuft
==> 0: Timer ist abgelaufen
 Für „ICX" als Operand 1 sind ausschließlich die Operatoren gleich und ungleich verfügbar.
434
Ungleich
VAR01!= 4
VAR01!= 6
Kleiner als
wahr VAR01 < 9
falsch VAR01 < 5
Kleiner oder gleich
wahr VAR01 <= 6
wahr VAR01 <= 7
falsch VAR01 <= 2
wahr SUB01 ==> 3
wahr TMR01 ==> 0
Beschreibung
wahr
falsch
wahr
falsch
wahr
wahr
falsch
falsch
falsch (wenn Timer noch läuft)
Intercom Server Konfiguration
auf Seite 427 zu finden.
1.2/0718
