Intercom Server Konfiguration

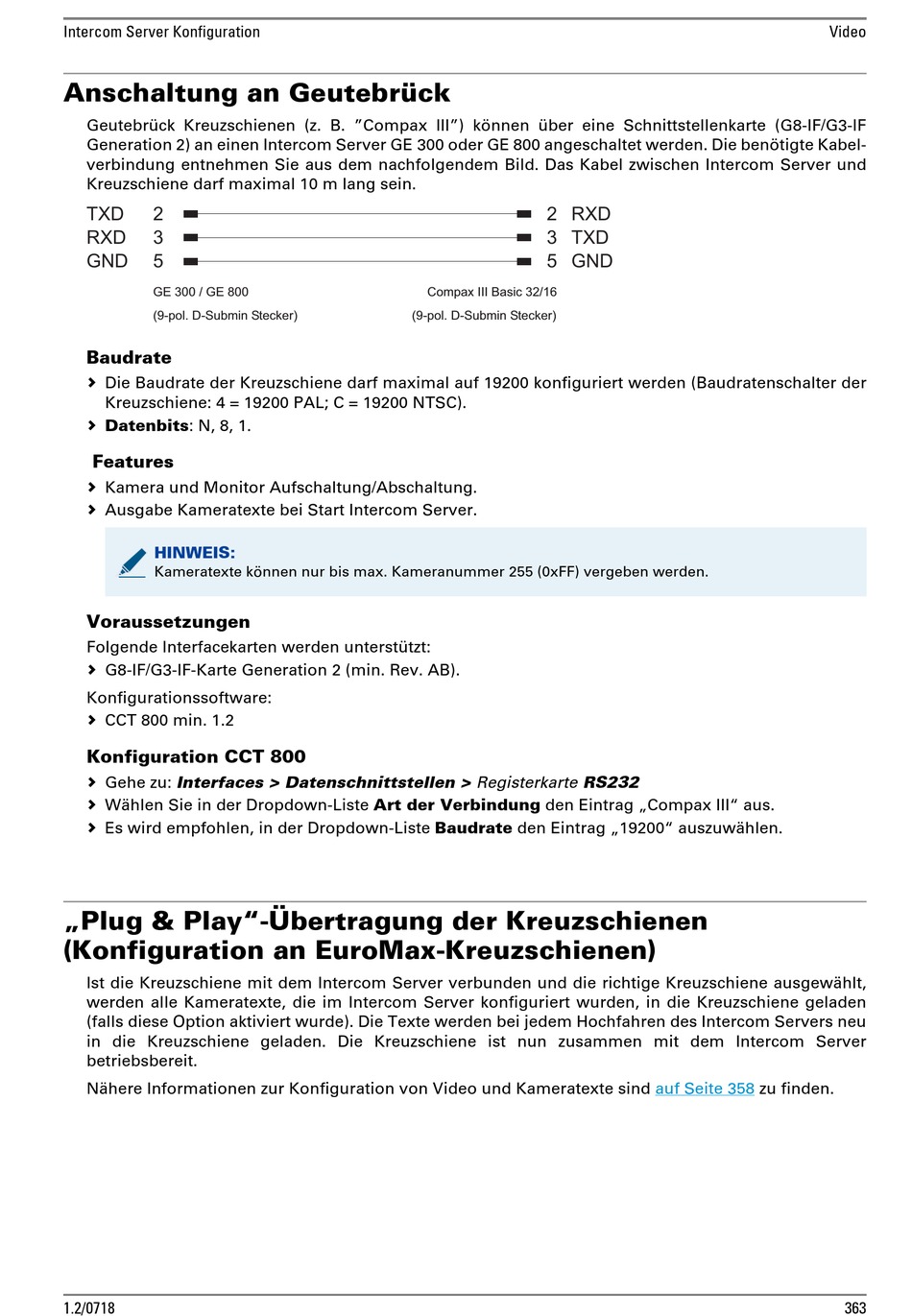

Anschaltung an Geutebrück
Geutebrück Kreuzschienen (z. B. "Compax III") können über eine Schnittstellenkarte (G8-IF/G3-IF
Generation 2) an einen Intercom Server GE 300 oder GE 800 angeschaltet werden. Die benötigte Kabel-
verbindung entnehmen Sie aus dem nachfolgendem Bild. Das Kabel zwischen Intercom Server und
Kreuzschiene darf maximal 10 m lang sein.
TXD 2
RXD 3
GND 5
GE 300 / GE 800
(9-pol. D-Submin Stecker)
Baudrate
 Die Baudrate der Kreuzschiene darf maximal auf 19200 konfiguriert werden (Baudratenschalter der
Kreuzschiene: 4 = 19200 PAL; C = 19200 NTSC).
 Datenbits: N, 8, 1.
Features
 Kamera und Monitor Aufschaltung/Abschaltung.
 Ausgabe Kameratexte bei Start Intercom Server.
HINWEIS:
Kameratexte können nur bis max. Kameranummer 255 (0xFF) vergeben werden.
Voraussetzungen
Folgende Interfacekarten werden unterstützt:
 G8-IF/G3-IF-Karte Generation 2 (min. Rev. AB).
Konfigurationssoftware:
 CCT 800 min. 1.2
Konfiguration CCT 800
 Gehe zu: Interfaces > Datenschnittstellen > Registerkarte RS232
 Wählen Sie in der Dropdown-Liste Art der Verbindung den Eintrag „Compax III" aus.
 Es wird empfohlen, in der Dropdown-Liste Baudrate den Eintrag „19200" auszuwählen.
„Plug & Play"-Übertragung der Kreuzschienen
(Konfiguration an EuroMax-Kreuzschienen)
Ist die Kreuzschiene mit dem Intercom Server verbunden und die richtige Kreuzschiene ausgewählt,
werden alle Kameratexte, die im Intercom Server konfiguriert wurden, in die Kreuzschiene geladen
(falls diese Option aktiviert wurde). Die Texte werden bei jedem Hochfahren des Intercom Servers neu
in die Kreuzschiene geladen. Die Kreuzschiene ist nun zusammen mit dem Intercom Server
betriebsbereit.
Nähere Informationen zur Konfiguration von Video und Kameratexte sind
1.2/0718
2 RXD
3 TXD
5 GND
Compax III Basic 32/16
(9-pol. D-Submin Stecker)
auf Seite 358 zu finden.
Video
363
