Logik-Modul

Referenzierung einer ICX-Meldung

Eine ausgehende ICX-Meldung kann einzelne oder mehrere Referenzierungen der eingehenden ICX-
Meldung, welche das Logik-Modul getriggert hat, als Teil des eigenen Parameters beinhalten.
Syntax
Die referenzierte ICX-Meldung besteht aus dem fixen Code, dem Offset, der Längenangabe,
(getrennt durch einen Doppelpunkt) und steht in eckigen Klammern:
Offset
[ICX17:8]
Code Längenangabe
Offset
Der Offset definiert die Stelle, ab der in fortlaufender Reihenfolge zusammenhängende Stellen der
ICX-Meldung entnommen werden (siehe Illustration unten). Der Offset besteht aus Nummern (1-9)
mit einem minimalen Wert von „1"; der maximale Wert ist „63".
Längenangabe
Die Längenangabe indiziert die Anzahl an Stellen, welche der eingehenden ICX-Meldung ent-
nommen werden. Die Stellen der ICX-Meldung werden beginnend von links nach rechts entnommen
(siehe Illustration unten). Die Längenangabe besteht aus Nummern (1–8) mit einem minimalen Wert
von „1"; der maximale Wert ist „8".

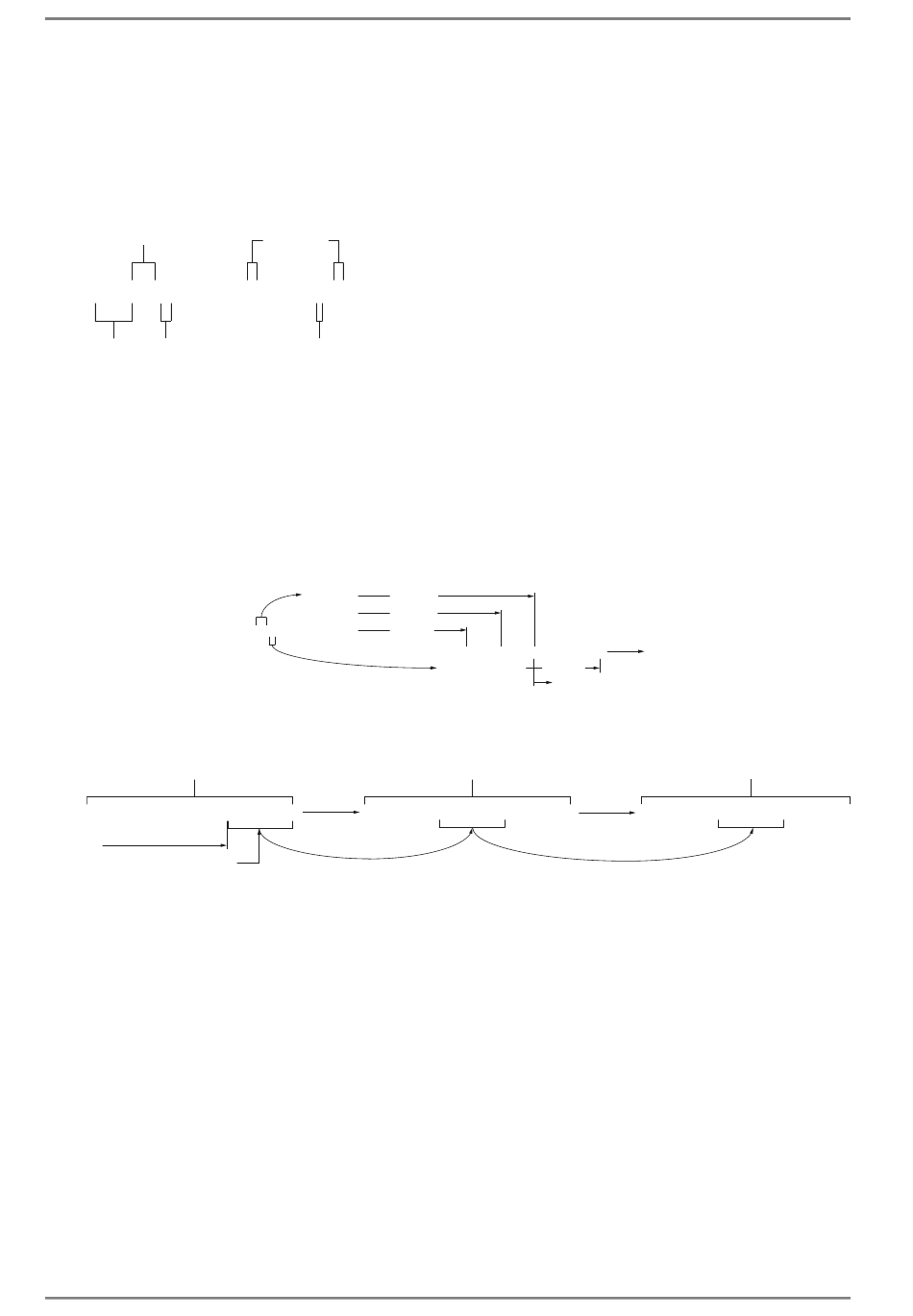

ICX Meldung die das
Logik Modul triggert
00 62 00 12 FFFF 1234 FFFF 4321
Offset = 16 Stellen
Längenangabe = 8 Stellen
430
eckige
Klammer
[ICX25:8]
Doppelpunkt
Offset = 17 16 Stellen
Offset = 13 12 Stellen
[ICX17:8] Offset = 9 8 Stellen
00 62 00 12 FFFF 1234 FFFF 4321
00 80 00 80 [ICX17:8] 1234 5678
[ICX17:8] = FFFF 4321
Längenangabe = 8 8 Stellen
Startet mit der Stelle
die dem Wert des
Offset entspricht
ICX Meldung zum Senden
resultierender Wert
Intercom Server Konfiguration
[ICX17:8] = FFFF 4321
resultierende ausgehende ICX Meldung
00 80 00 80 FFFF 4321 1234 5678
