Eingang, Ausgang


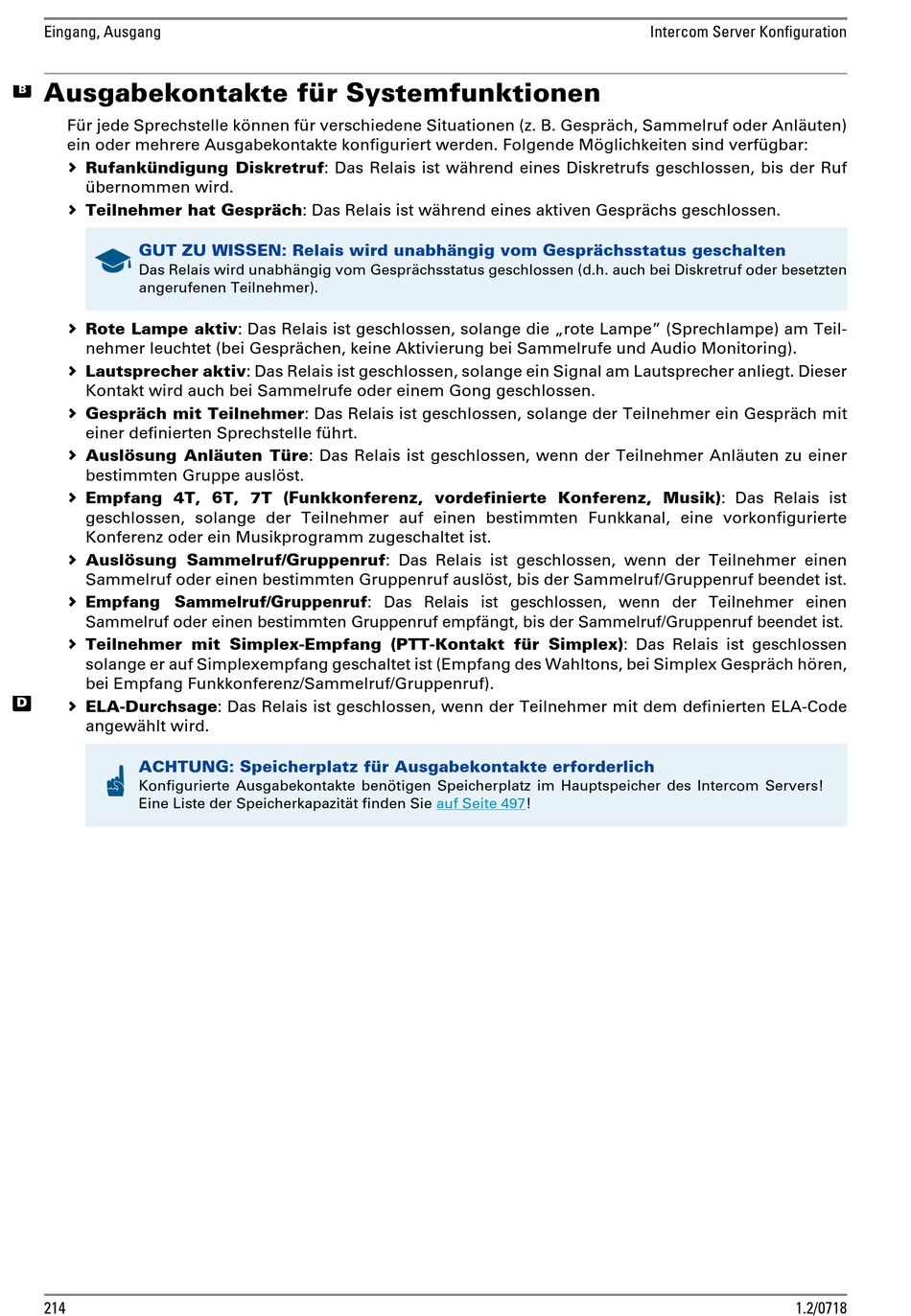

Ausgabekontakte für Systemfunktionen
Für jede Sprechstelle können für verschiedene Situationen (z. B. Gespräch, Sammelruf oder Anläuten)
ein oder mehrere Ausgabekontakte konfiguriert werden. Folgende Möglichkeiten sind verfügbar:
 Rufankündigung Diskretruf: Das Relais ist während eines Diskretrufs geschlossen, bis der Ruf
übernommen wird.
 Teilnehmer hat Gespräch: Das Relais ist während eines aktiven Gesprächs geschlossen.
GUT ZU WISSEN: Relais wird unabhängig vom Gesprächsstatus geschalten
Das Relais wird unabhängig vom Gesprächsstatus geschlossen (d.h. auch bei Diskretruf oder besetzten
angerufenen Teilnehmer).
 Rote Lampe aktiv: Das Relais ist geschlossen, solange die „rote Lampe" (Sprechlampe) am Teil-
nehmer leuchtet (bei Gesprächen, keine Aktivierung bei Sammelrufe und Audio Monitoring).
 Lautsprecher aktiv: Das Relais ist geschlossen, solange ein Signal am Lautsprecher anliegt. Dieser
Kontakt wird auch bei Sammelrufe oder einem Gong geschlossen.
 Gespräch mit Teilnehmer: Das Relais ist geschlossen, solange der Teilnehmer ein Gespräch mit
einer definierten Sprechstelle führt.
 Auslösung Anläuten Türe: Das Relais ist geschlossen, wenn der Teilnehmer Anläuten zu einer
bestimmten Gruppe auslöst.
 Empfang 4T, 6T, 7T (Funkkonferenz, vordefinierte Konferenz, Musik): Das Relais ist
geschlossen, solange der Teilnehmer auf einen bestimmten Funkkanal, eine vorkonfigurierte
Konferenz oder ein Musikprogramm zugeschaltet ist.
 Auslösung Sammelruf/Gruppenruf: Das Relais ist geschlossen, wenn der Teilnehmer einen
Sammelruf oder einen bestimmten Gruppenruf auslöst, bis der Sammelruf/Gruppenruf beendet ist.
 Empfang Sammelruf/Gruppenruf: Das Relais ist geschlossen, wenn der Teilnehmer einen
Sammelruf oder einen bestimmten Gruppenruf empfängt, bis der Sammelruf/Gruppenruf beendet ist.
 Teilnehmer mit Simplex-Empfang (PTT-Kontakt für Simplex): Das Relais ist geschlossen
solange er auf Simplexempfang geschaltet ist (Empfang des Wahltons, bei Simplex Gespräch hören,
bei Empfang Funkkonferenz/Sammelruf/Gruppenruf).
4
 ELA-Durchsage: Das Relais ist geschlossen, wenn der Teilnehmer mit dem definierten ELA-Code
angewählt wird.
ACHTUNG: Speicherplatz für Ausgabekontakte erforderlich
Konfigurierte Ausgabekontakte benötigen Speicherplatz im Hauptspeicher des Intercom Servers!
Eine Liste der Speicherkapazität finden Sie
214
auf Seite 497!
