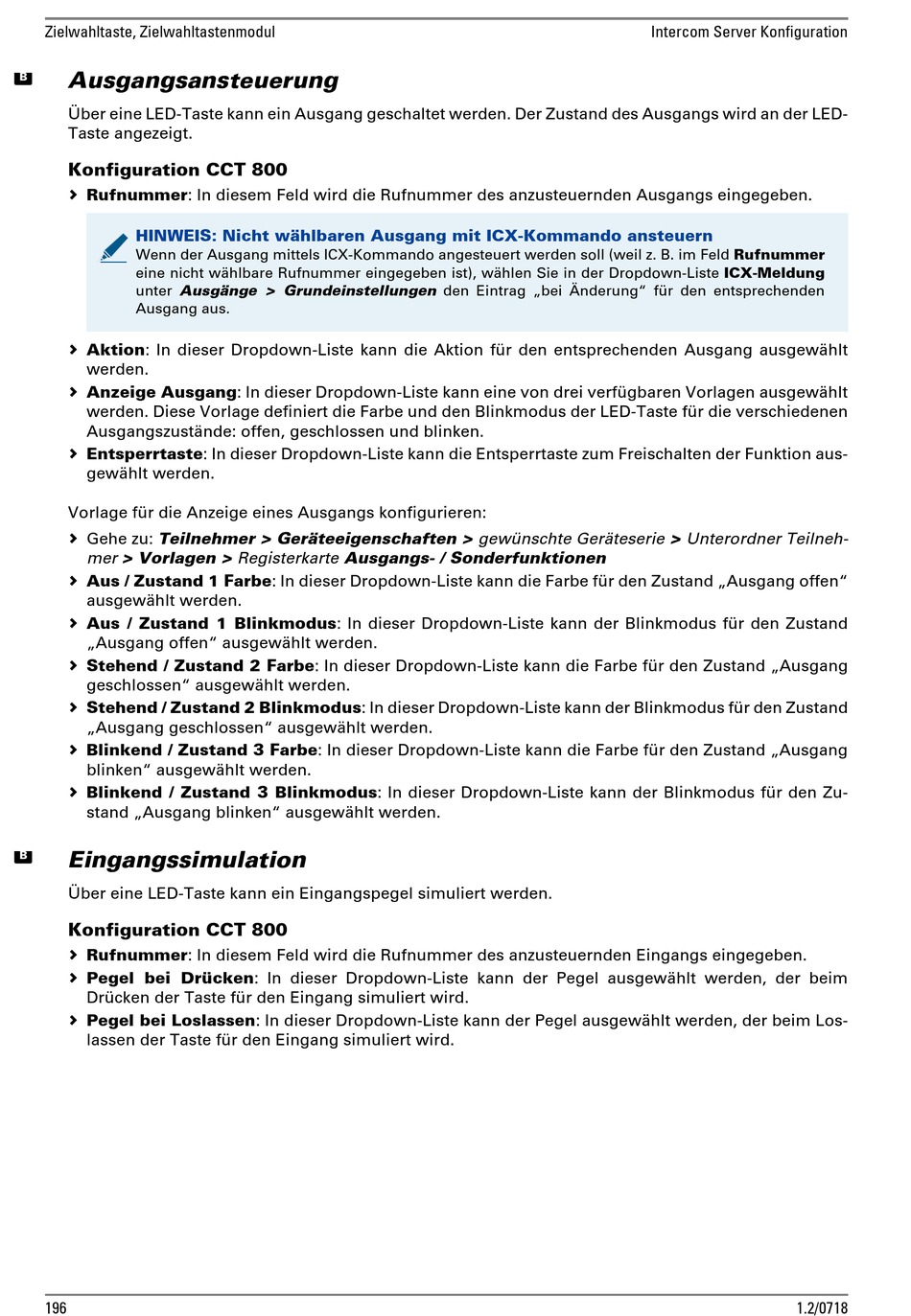

Ausgangsansteuerung; Eingangssimulation - Commend C-GE150EU Bedienungsanleitung

Zielwahltaste, Zielwahltastenmodul


Ausgangsansteuerung

Über eine LED-Taste kann ein Ausgang geschaltet werden. Der Zustand des Ausgangs wird an der LED-
Taste angezeigt.
Konfiguration CCT 800
 Rufnummer: In diesem Feld wird die Rufnummer des anzusteuernden Ausgangs eingegeben.
HINWEIS: Nicht wählbaren Ausgang mit ICX-Kommando ansteuern
Wenn der Ausgang mittels ICX-Kommando angesteuert werden soll (weil z. B. im Feld Rufnummer
eine nicht wählbare Rufnummer eingegeben ist), wählen Sie in der Dropdown-Liste ICX-Meldung
unter Ausgänge > Grundeinstellungen den Eintrag „bei Änderung" für den entsprechenden
Ausgang aus.
 Aktion: In dieser Dropdown-Liste kann die Aktion für den entsprechenden Ausgang ausgewählt
werden.
 Anzeige Ausgang: In dieser Dropdown-Liste kann eine von drei verfügbaren Vorlagen ausgewählt
werden. Diese Vorlage definiert die Farbe und den Blinkmodus der LED-Taste für die verschiedenen
Ausgangszustände: offen, geschlossen und blinken.
 Entsperrtaste: In dieser Dropdown-Liste kann die Entsperrtaste zum Freischalten der Funktion aus-
gewählt werden.
Vorlage für die Anzeige eines Ausgangs konfigurieren:
 Gehe zu: Teilnehmer > Geräteeigenschaften > gewünschte Geräteserie > Unterordner Teilneh-
mer > Vorlagen > Registerkarte Ausgangs- / Sonderfunktionen
 Aus / Zustand 1 Farbe: In dieser Dropdown-Liste kann die Farbe für den Zustand „Ausgang offen"
ausgewählt werden.
 Aus / Zustand 1 Blinkmodus: In dieser Dropdown-Liste kann der Blinkmodus für den Zustand
„Ausgang offen" ausgewählt werden.
 Stehend / Zustand 2 Farbe: In dieser Dropdown-Liste kann die Farbe für den Zustand „Ausgang
geschlossen" ausgewählt werden.
 Stehend / Zustand 2 Blinkmodus: In dieser Dropdown-Liste kann der Blinkmodus für den Zustand
„Ausgang geschlossen" ausgewählt werden.
 Blinkend / Zustand 3 Farbe: In dieser Dropdown-Liste kann die Farbe für den Zustand „Ausgang
blinken" ausgewählt werden.
 Blinkend / Zustand 3 Blinkmodus: In dieser Dropdown-Liste kann der Blinkmodus für den Zu-
stand „Ausgang blinken" ausgewählt werden.


Eingangssimulation

Über eine LED-Taste kann ein Eingangspegel simuliert werden.
Konfiguration CCT 800
 Rufnummer: In diesem Feld wird die Rufnummer des anzusteuernden Eingangs eingegeben.
 Pegel bei Drücken: In dieser Dropdown-Liste kann der Pegel ausgewählt werden, der beim
Drücken der Taste für den Eingang simuliert wird.
 Pegel bei Loslassen: In dieser Dropdown-Liste kann der Pegel ausgewählt werden, der beim Los-
lassen der Taste für den Eingang simuliert wird.
196
Intercom Server Konfiguration
1.2/0718
