Intercom Server Konfiguration
Zwei redundante Master-Intercom-Ringe
Der primäre Master-Intercom Server (Server-ID „01") ist über eine IP-Verbindung mit den sekundären
Intercom Servern (Server-ID „10" und „11") verbunden und über eine synchrone Verbindung (HDSL
oder E1) mit dem sekundären Master-Intercom Server (Server-ID „02") vernetzt.
Wenn die Standardverbindung ausfällt, wird die Verbindung über das Fallback-Netzwerk zu dem
sekundären Master- und dann zum primären Master-Intercom Server geroutet. Wenn der primäre
Master-Intercom Server ausfällt, werden alle eingehenden Rufe der sekundären Intercom Servern am
Leitstand des sekundären Master-Intercom Server angezeigt.
GE 800
Server-ID „01"
L Leitstand
GE 800
Server-ID „10"

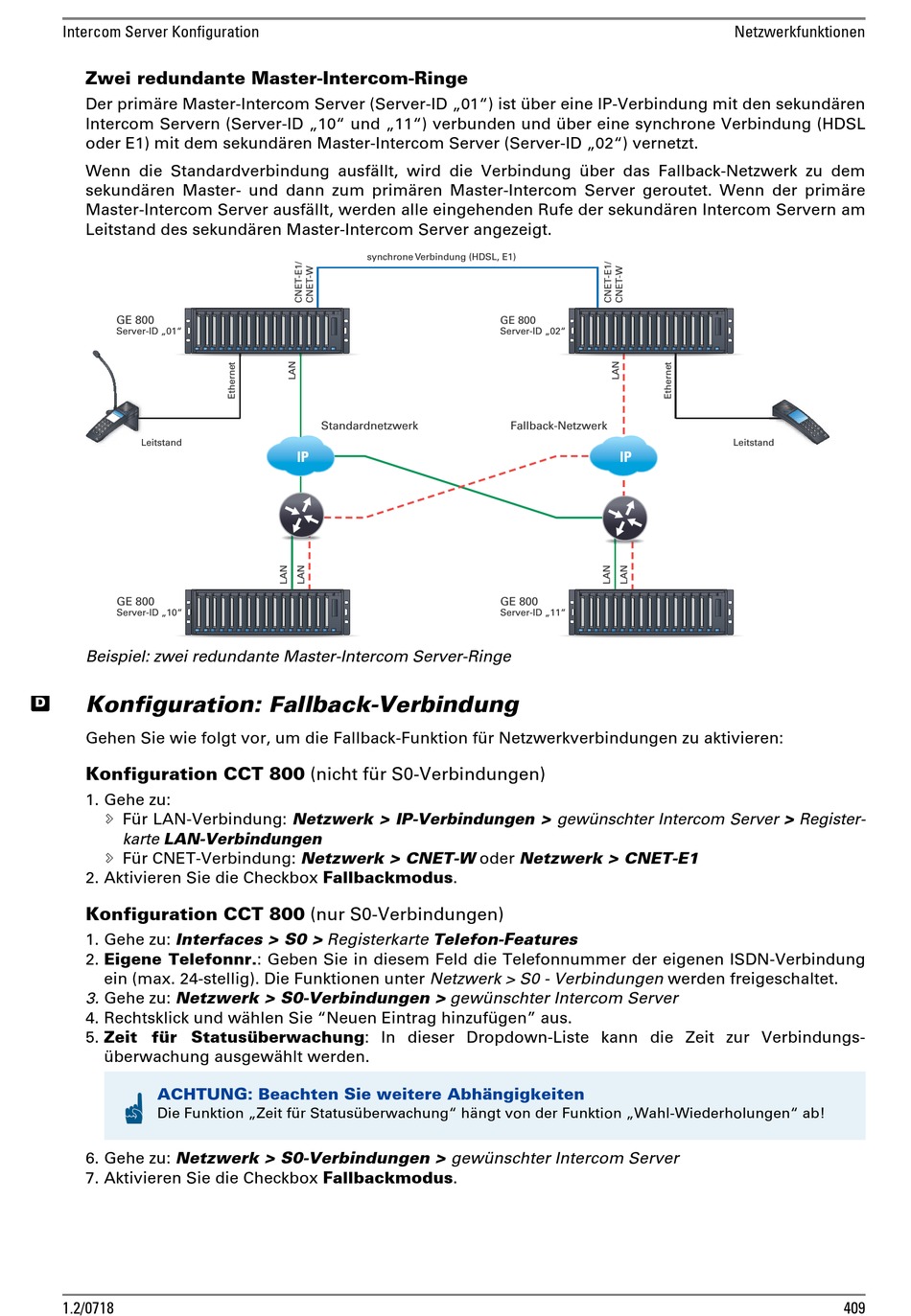

Beispiel: zwei redundante Master-Intercom Server-Ringe

Konfiguration: Fallback-Verbindung

4
Gehen Sie wie folgt vor, um die Fallback-Funktion für Netzwerkverbindungen zu aktivieren:
Konfiguration CCT 800 (nicht für S0-Verbindungen)
1. Gehe zu:
 Für LAN-Verbindung: Netzwerk > IP-Verbindungen > gewünschter Intercom Server > Register-
karte LAN-Verbindungen
 Für CNET-Verbindung: Netzwerk > CNET-W oder Netzwerk > CNET-E1
2. Aktivieren Sie die Checkbox Fallbackmodus.
Konfiguration CCT 800 (nur S0-Verbindungen)
1. Gehe zu: Interfaces > S0 > Registerkarte Telefon-Features
2. Eigene Telefonnr.: Geben Sie in diesem Feld die Telefonnummer der eigenen ISDN-Verbindung
ein (max. 24-stellig). Die Funktionen unter Netzwerk > S0 - Verbindungen werden freigeschaltet.
3. Gehe zu: Netzwerk > S0-Verbindungen > gewünschter Intercom Server
4. Rechtsklick und wählen Sie "Neuen Eintrag hinzufügen" aus.
5. Zeit für Statusüberwachung: In dieser Dropdown-Liste kann die Zeit zur Verbindungs-
überwachung ausgewählt werden.
ACHTUNG: Beachten Sie weitere Abhängigkeiten
Die Funktion „Zeit für Statusüberwachung" hängt von der Funktion „Wahl-Wiederholungen" ab!
6. Gehe zu: Netzwerk > S0-Verbindungen > gewünschter Intercom Server
7. Aktivieren Sie die Checkbox Fallbackmodus.
1.2/0718
synchrone Verbindung (HDSL, E1)
Standardnetzwerk
Router
GE 800
Server-ID „02"
Fallback-Netzwerk
Router
GE 800
Server-ID „11"
Netzwerkfunktionen
Leitstand
