Intercom Server Konfiguration

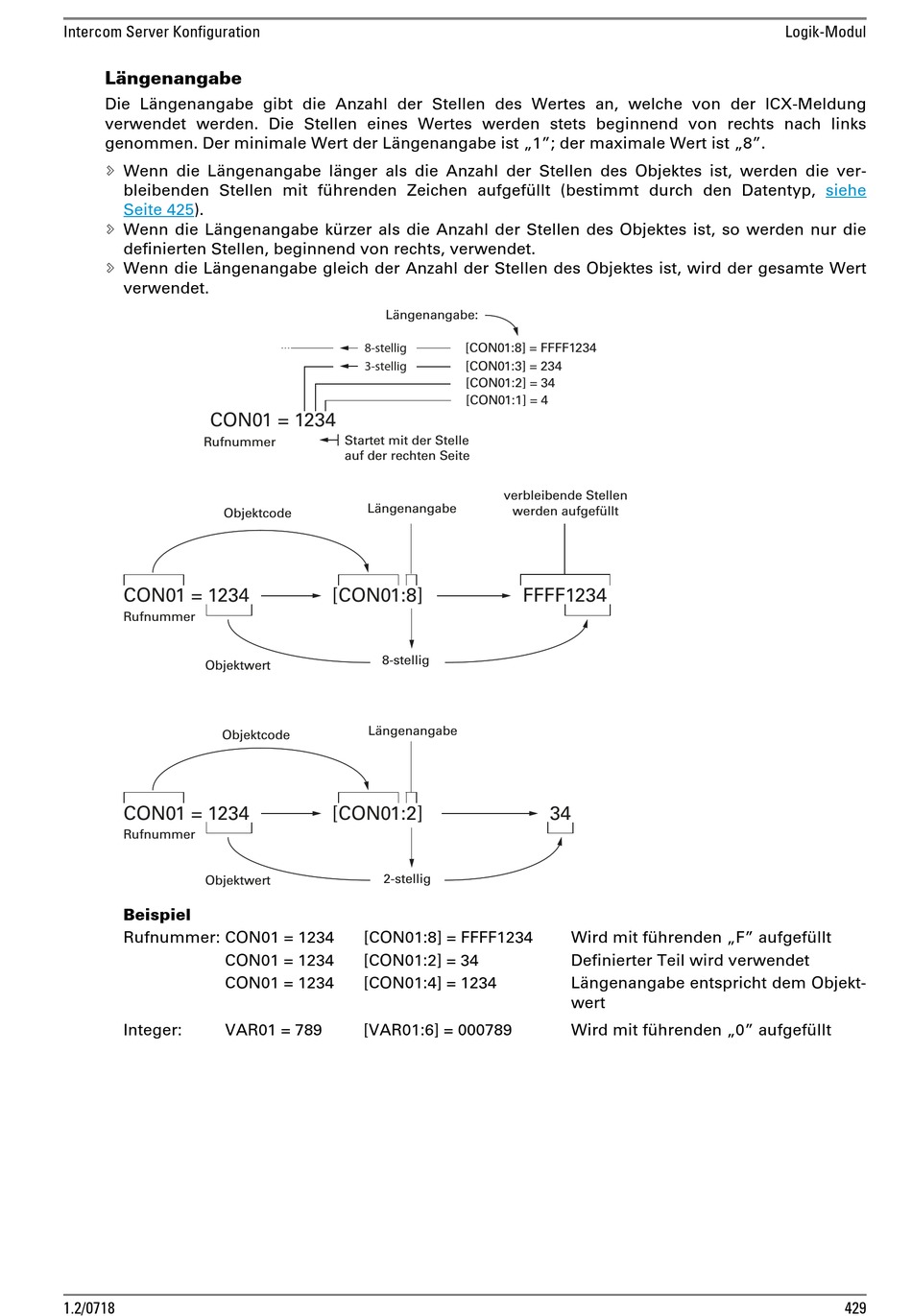

Längenangabe
Die Längenangabe gibt die Anzahl der Stellen des Wertes an, welche von der ICX-Meldung
verwendet werden. Die Stellen eines Wertes werden stets beginnend von rechts nach links
genommen. Der minimale Wert der Längenangabe ist „1"; der maximale Wert ist „8".
 Wenn die Längenangabe länger als die Anzahl der Stellen des Objektes ist, werden die ver-
bleibenden Stellen mit führenden Zeichen aufgefüllt (bestimmt durch den Datentyp,
Seite 425).
 Wenn die Längenangabe kürzer als die Anzahl der Stellen des Objektes ist, so werden nur die
definierten Stellen, beginnend von rechts, verwendet.
 Wenn die Längenangabe gleich der Anzahl der Stellen des Objektes ist, wird der gesamte Wert
verwendet.
CON01 = 1234
Rufnummer
Objektcode
CON01 = 1234
Rufnummer
Objektwert
Objektcode
CON01 = 1234
Rufnummer
Objektwert
Beispiel
Rufnummer: CON01 = 1234
CON01 = 1234
CON01 = 1234
Integer: VAR01 = 789
1.2/0718
Längenangabe:
8-stellig
[CON01:8] = FFFF1234
3-stellig
[CON01:3] = 234
[CON01:2] = 34
[CON01:1] = 4
Startet mit der Stelle
auf der rechten Seite
verbleibende Stellen
Längenangabe
[CON01:8]
8-stellig
Längenangabe
[CON01:2]
2-stellig
[CON01:8] = FFFF1234
[CON01:2] = 34
[CON01:4] = 1234
[VAR01:6] = 000789
werden aufgefüllt
FFFF1234
34
Wird mit führenden „F" aufgefüllt
Definierter Teil wird verwendet
Längenangabe entspricht dem Objekt-
wert
Wird mit führenden „0" aufgefüllt
Logik-Modul
