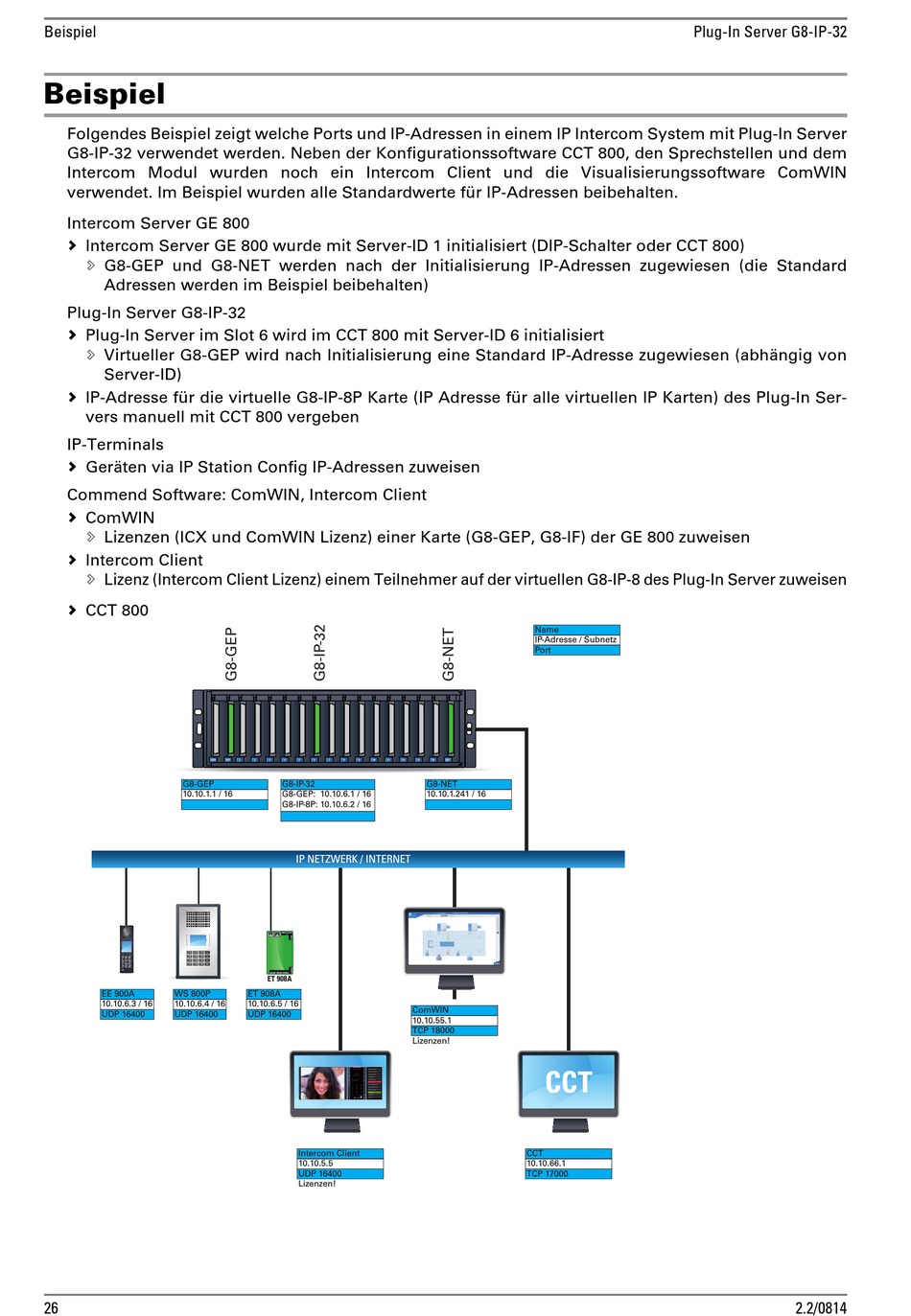

Folgendes Beispiel zeigt welche Ports und IP-Adressen in einem IP Intercom System mit Plug-In Server
G8-IP-32 verwendet werden. Neben der Konfigurationssoftware CCT 800, den Sprechstellen und dem
Intercom Modul wurden noch ein Intercom Client und die Visualisierungssoftware ComWIN
verwendet. Im Beispiel wurden alle Standardwerte für IP-Adressen beibehalten.
Intercom Server GE 800
Intercom Server GE 800 wurde mit Server-ID 1 initialisiert (DIP-Schalter oder CCT 800)
G8-GEP und G8-NET werden nach der Initialisierung IP-Adressen zugewiesen (die Standard
Adressen werden im Beispiel beibehalten)
Plug-In Server G8-IP-32
Plug-In Server im Slot 6 wird im CCT 800 mit Server-ID 6 initialisiert
Virtueller G8-GEP wird nach Initialisierung eine Standard IP-Adresse zugewiesen (abhängig von
Server-ID)
IP-Adresse für die virtuelle G8-IP-8P Karte (IP Adresse für alle virtuellen IP Karten) des Plug-In Ser-
vers manuell mit CCT 800 vergeben
IP-Terminals
Geräten via IP Station Config IP-Adressen zuweisen
Commend Software: ComWIN, Intercom Client
ComWIN
Lizenzen (ICX und ComWIN Lizenz) einer Karte (G8-GEP, G8-IF) der GE 800 zuweisen
Intercom Client
Lizenz (Intercom Client Lizenz) einem Teilnehmer auf der virtuellen G8-IP-8 des Plug-In Server zuweisen
CCT 800
G8-GEP
10.10.1.1 / 16
EE 900A
WS 800P
10.10.6.3 / 16
10.10.6.4 / 16
UDP 16400
UDP 16400
26
G8-IP-32
G8-GEP: 10.10.6.1 / 16
G8-IP-8P: 10.10.6.2 / 16
IP NETZWERK / INTERNET
ET 908A
ET 908A
10.10.6.5 / 16
ComWIN
UDP 16400
10.10.55.1
TCP 18000
Lizenzen!
Intercom Client
10.10.5.5
UDP 16400
Lizenzen!
Name
IP-Adresse / Subnetz
Port
G8-NET
10.10.1.241 / 16
CCT
CCT
10.10.66.1
TCP 17000
Plug-In Server G8-IP-32
