Eingang, Ausgang

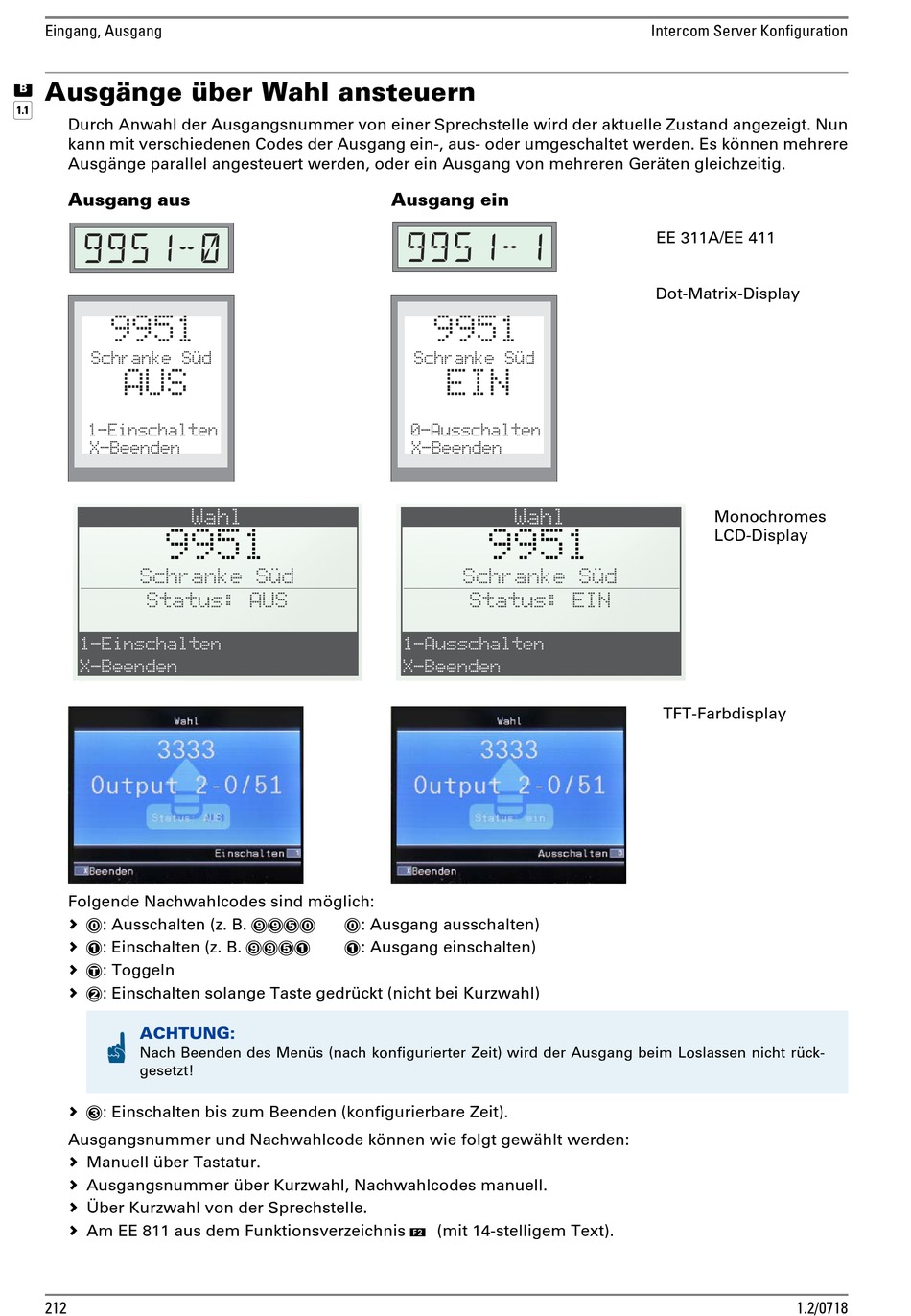

Ausgänge über Wahl ansteuern
d
Durch Anwahl der Ausgangsnummer von einer Sprechstelle wird der aktuelle Zustand angezeigt. Nun
kann mit verschiedenen Codes der Ausgang ein-, aus- oder umgeschaltet werden. Es können mehrere
Ausgänge parallel angesteuert werden, oder ein Ausgang von mehreren Geräten gleichzeitig.
Ausgang aus
9951
Schranke SÜd
AUS
1-Einschalten
X-Beenden
9951
Schranke SÜd
Status: AUS
1-Einschalten
X-Beenden
Folgende Nachwahlcodes sind möglich:
0: Ausschalten (z. B. 9950
1: Einschalten (z. B. 9951
T: Toggeln
2: Einschalten solange Taste gedrückt (nicht bei Kurzwahl)
ACHTUNG:
Nach Beenden des Menüs (nach konfigurierter Zeit) wird der Ausgang beim Loslassen nicht rück-
gesetzt!
3: Einschalten bis zum Beenden (konfigurierbare Zeit).
Ausgangsnummer und Nachwahlcode können wie folgt gewählt werden:
Manuell über Tastatur.
Ausgangsnummer über Kurzwahl, Nachwahlcodes manuell.
Über Kurzwahl von der Sprechstelle.
Am EE 811 aus dem Funktionsverzeichnis B (mit 14-stelligem Text).
212
Wahl
0: Ausgang ausschalten)
1: Ausgang einschalten)
Ausgang ein
9951
Schranke SÜd
EIN
0-Ausschalten
X-Beenden
Wahl
9951
Schranke SÜd
Status: EIN
1-Ausschalten
X-Beenden
Intercom Server Konfiguration
EE 311A/EE 411
Dot-Matrix-Display
Monochromes
LCD-Display
TFT-Farbdisplay
1.2/0718
