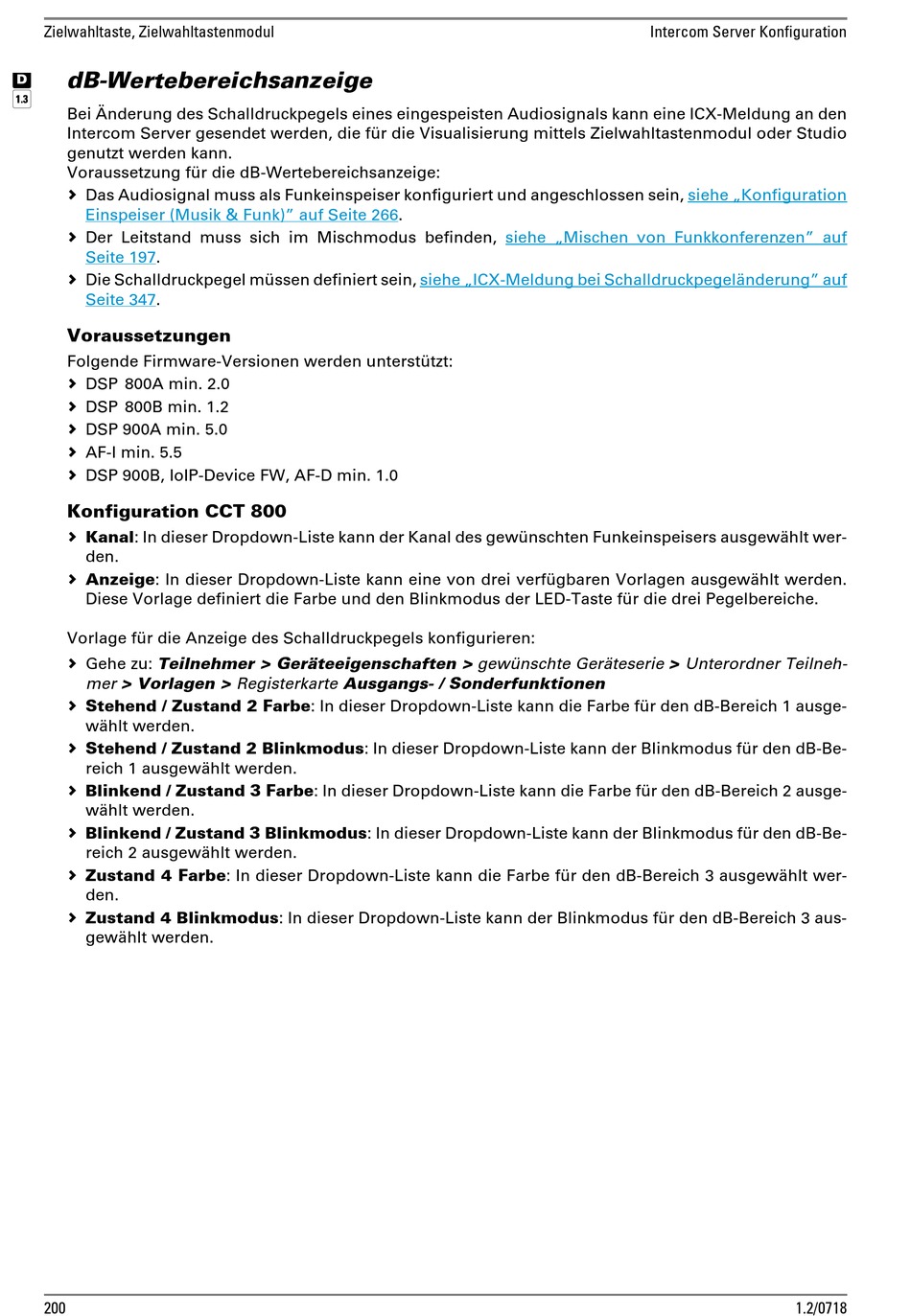

Commend C-GE150EU Bedienungsanleitung Seite 200

Zielwahltaste, Zielwahltastenmodul
dB-Wertebereichsanzeige
4
p
Bei Änderung des Schalldruckpegels eines eingespeisten Audiosignals kann eine ICX-Meldung an den
Intercom Server gesendet werden, die für die Visualisierung mittels Zielwahltastenmodul oder Studio
genutzt werden kann.
Voraussetzung für die dB-Wertebereichsanzeige:
 Das Audiosignal muss als Funkeinspeiser konfiguriert und angeschlossen sein,
Einspeiser (Musik & Funk)" auf Seite
 Der Leitstand muss sich im Mischmodus befinden,
Seite 197.
 Die Schalldruckpegel müssen definiert sein,
Seite 347.
Voraussetzungen
Folgende Firmware-Versionen werden unterstützt:
 DSP 800A min. 2.0
 DSP 800B min. 1.2
 DSP 900A min. 5.0
 AF-I min. 5.5
 DSP 900B, IoIP-Device FW, AF-D min. 1.0
Konfiguration CCT 800
 Kanal: In dieser Dropdown-Liste kann der Kanal des gewünschten Funkeinspeisers ausgewählt wer-
den.
 Anzeige: In dieser Dropdown-Liste kann eine von drei verfügbaren Vorlagen ausgewählt werden.
Diese Vorlage definiert die Farbe und den Blinkmodus der LED-Taste für die drei Pegelbereiche.
Vorlage für die Anzeige des Schalldruckpegels konfigurieren:
 Gehe zu: Teilnehmer > Geräteeigenschaften > gewünschte Geräteserie > Unterordner Teilneh-
mer > Vorlagen > Registerkarte Ausgangs- / Sonderfunktionen
 Stehend / Zustand 2 Farbe: In dieser Dropdown-Liste kann die Farbe für den dB-Bereich 1 ausge-
wählt werden.
 Stehend / Zustand 2 Blinkmodus: In dieser Dropdown-Liste kann der Blinkmodus für den dB-Be-
reich 1 ausgewählt werden.
 Blinkend / Zustand 3 Farbe: In dieser Dropdown-Liste kann die Farbe für den dB-Bereich 2 ausge-
wählt werden.
 Blinkend / Zustand 3 Blinkmodus: In dieser Dropdown-Liste kann der Blinkmodus für den dB-Be-
reich 2 ausgewählt werden.
 Zustand 4 Farbe: In dieser Dropdown-Liste kann die Farbe für den dB-Bereich 3 ausgewählt wer-
den.
 Zustand 4 Blinkmodus: In dieser Dropdown-Liste kann der Blinkmodus für den dB-Bereich 3 aus-
gewählt werden.
200
266.
siehe „Mischen von Funkkonferenzen" auf
siehe „ICX-Meldung bei Schalldruckpegeländerung" auf
Intercom Server Konfiguration
siehe „Konfiguration
