Eingang, Ausgang

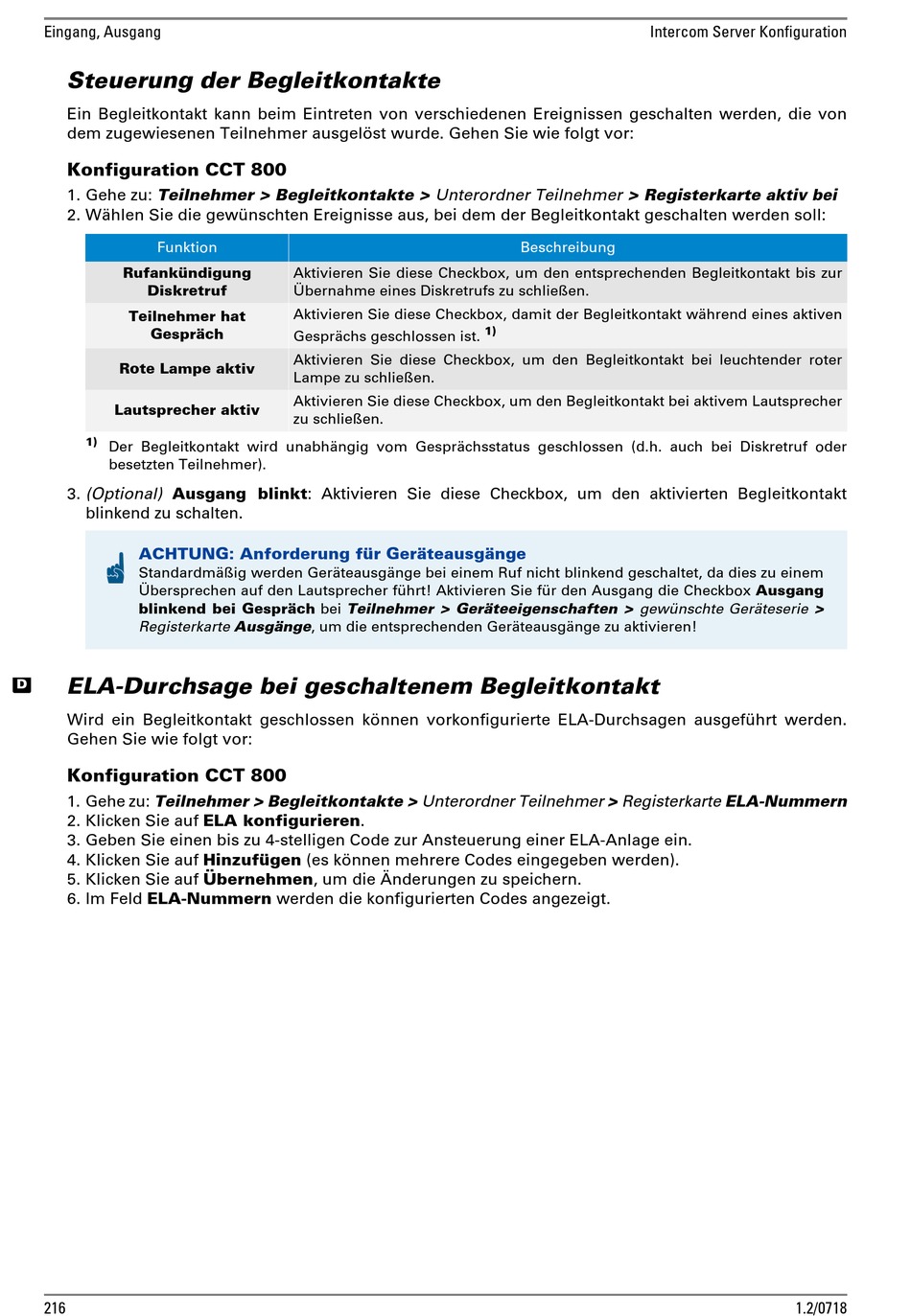

Steuerung der Begleitkontakte

Ein Begleitkontakt kann beim Eintreten von verschiedenen Ereignissen geschalten werden, die von
dem zugewiesenen Teilnehmer ausgelöst wurde. Gehen Sie wie folgt vor:
Konfiguration CCT 800
1. Gehe zu: Teilnehmer > Begleitkontakte > Unterordner Teilnehmer > Registerkarte aktiv bei
2. Wählen Sie die gewünschten Ereignisse aus, bei dem der Begleitkontakt geschalten werden soll:
Funktion
Rufankündigung
Diskretruf
Teilnehmer hat
Gespräch
Rote Lampe aktiv
Lautsprecher aktiv
1)
Der Begleitkontakt wird unabhängig vom Gesprächsstatus geschlossen (d.h. auch bei Diskretruf oder
besetzten Teilnehmer).
3. (Optional) Ausgang blinkt: Aktivieren Sie diese Checkbox, um den aktivierten Begleitkontakt
blinkend zu schalten.
ACHTUNG: Anforderung für Geräteausgänge
Standardmäßig werden Geräteausgänge bei einem Ruf nicht blinkend geschaltet, da dies zu einem
Übersprechen auf den Lautsprecher führt! Aktivieren Sie für den Ausgang die Checkbox Ausgang
blinkend bei Gespräch bei Teilnehmer > Geräteeigenschaften > gewünschte Geräteserie >
Registerkarte Ausgänge, um die entsprechenden Geräteausgänge zu aktivieren!
4

ELA-Durchsage bei geschaltenem Begleitkontakt

Wird ein Begleitkontakt geschlossen können vorkonfigurierte ELA-Durchsagen ausgeführt werden.
Gehen Sie wie folgt vor:
Konfiguration CCT 800
1. Gehe zu: Teilnehmer > Begleitkontakte > Unterordner Teilnehmer > Registerkarte ELA-Nummern
2. Klicken Sie auf ELA konfigurieren.
3. Geben Sie einen bis zu 4-stelligen Code zur Ansteuerung einer ELA-Anlage ein.
4. Klicken Sie auf Hinzufügen (es können mehrere Codes eingegeben werden).
5. Klicken Sie auf Übernehmen, um die Änderungen zu speichern.
6. Im Feld ELA-Nummern werden die konfigurierten Codes angezeigt.
216
Aktivieren Sie diese Checkbox, um den entsprechenden Begleitkontakt bis zur
Übernahme eines Diskretrufs zu schließen.
Aktivieren Sie diese Checkbox, damit der Begleitkontakt während eines aktiven
Gesprächs geschlossen ist.
Aktivieren Sie diese Checkbox, um den Begleitkontakt bei leuchtender roter
Lampe zu schließen.
Aktivieren Sie diese Checkbox, um den Begleitkontakt bei aktivem Lautsprecher
zu schließen.
Intercom Server Konfiguration
Beschreibung
1)
1.2/0718
