Konfiguration Der Ip-Teilnehmer In Cct - Commend C-GE150EU Bedienungsanleitung

Intercom Server Konfiguration

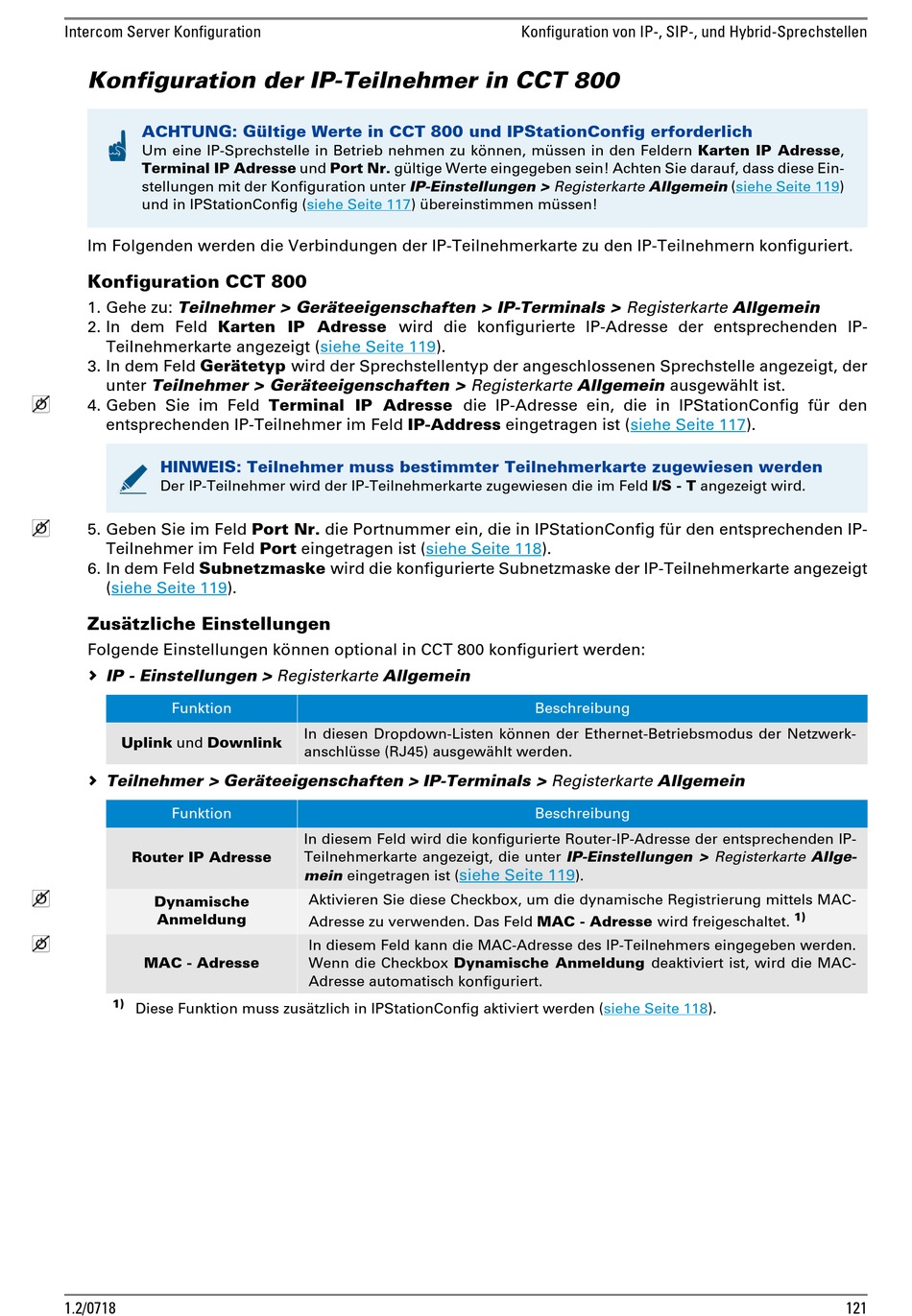

Konfiguration der IP-Teilnehmer in CCT 800

ACHTUNG: Gültige Werte in CCT 800 und IPStationConfig erforderlich
Um eine IP-Sprechstelle in Betrieb nehmen zu können, müssen in den Feldern Karten IP Adresse,
Terminal IP Adresse und Port Nr. gültige Werte eingegeben sein! Achten Sie darauf, dass diese Ein-
stellungen mit der Konfiguration unter IP-Einstellungen > Registerkarte Allgemein
und in IPStationConfig
Im Folgenden werden die Verbindungen der IP-Teilnehmerkarte zu den IP-Teilnehmern konfiguriert.
Konfiguration CCT 800
1. Gehe zu: Teilnehmer > Geräteeigenschaften > IP-Terminals > Registerkarte Allgemein
2. In dem Feld Karten IP Adresse wird die konfigurierte IP-Adresse der entsprechenden IP-
Teilnehmerkarte angezeigt
3. In dem Feld Gerätetyp wird der Sprechstellentyp der angeschlossenen Sprechstelle angezeigt, der
unter Teilnehmer > Geräteeigenschaften > Registerkarte Allgemein ausgewählt ist.
4. Geben Sie im Feld Terminal IP Adresse die IP-Adresse ein, die in IPStationConfig für den
entsprechenden IP-Teilnehmer im Feld IP-Address eingetragen ist
HINWEIS: Teilnehmer muss bestimmter Teilnehmerkarte zugewiesen werden
Der IP-Teilnehmer wird der IP-Teilnehmerkarte zugewiesen die im Feld I/S - T angezeigt wird.
5. Geben Sie im Feld Port Nr. die Portnummer ein, die in IPStationConfig für den entsprechenden IP-
Teilnehmer im Feld Port eingetragen ist
6. In dem Feld Subnetzmaske wird die konfigurierte Subnetzmaske der IP-Teilnehmerkarte angezeigt
(siehe Seite 119).
Zusätzliche Einstellungen
Folgende Einstellungen können optional in CCT 800 konfiguriert werden:
 IP - Einstellungen > Registerkarte Allgemein
Funktion
Uplink und Downlink
 Teilnehmer > Geräteeigenschaften > IP-Terminals > Registerkarte Allgemein
Funktion
Router IP Adresse
Dynamische
Anmeldung
MAC - Adresse
1)
Diese Funktion muss zusätzlich in IPStationConfig aktiviert werden
1.2/0718
(siehe Seite 117) übereinstimmen müssen!
(siehe Seite 119).
(siehe Seite
In diesen Dropdown-Listen können der Ethernet-Betriebsmodus der Netzwerk-
anschlüsse (RJ45) ausgewählt werden.
In diesem Feld wird die konfigurierte Router-IP-Adresse der entsprechenden IP-
Teilnehmerkarte angezeigt, die unter IP-Einstellungen > Registerkarte Allge-
siehe Seite 119
mein eingetragen ist (
Aktivieren Sie diese Checkbox, um die dynamische Registrierung mittels MAC-
Adresse zu verwenden. Das Feld MAC - Adresse wird freigeschaltet.
In diesem Feld kann die MAC-Adresse des IP-Teilnehmers eingegeben werden.
Wenn die Checkbox Dynamische Anmeldung deaktiviert ist, wird die MAC-
Adresse automatisch konfiguriert.
Konfiguration von IP-, SIP-, und Hybrid-Sprechstellen
(siehe Seite
118).
Beschreibung
Beschreibung
).
(siehe Seite 118).
(siehe Seite 119)
117).
1)
121
