Inhaltszusammenfassung für Commend G8-IP-32

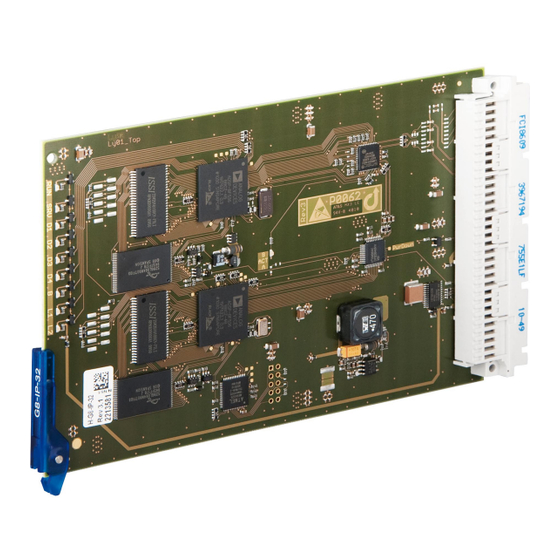

- Seite 1 PRODUKT MANUAL DEUTSCH Plug-In Server G8-IP-32 VERSION 2.2/0814...
-
Seite 2: Rechtlicher Hinweis
Plug-In Server G8-IP-32 Hinweis des Herstellers: Diese Geräte erfüllen die Anforderungen der EU-Richtlinie 89/336/EWG (EN 55022 / EN 55024). Hierfür tragen die Geräte die CE-Kennzeichnung. Bitte bewahren Sie diese Beschreibung sorgfältig auf! Rechtlicher Hinweis: Der Hersteller garantiert die Funktionalität seiner Produkte wie in den Datenblättern und / oder anderen technischen Dokumenten beschrieben. -
Seite 3: Inhaltsverzeichnis
Plug-In Server G8-IP-32 Inhalt Planungshinweise Sprachkonserven Leistungsmerkmale Technische Daten für Sprachkonserven Lieferumfang Ablauf Konfiguration mit CCT 800 Technische Daten Upgrade der Plug-In Server Firmware Prinzip des Plug-In Servers Upgrade der PRO 800 Software Upgrade der Karten Firmware Systemanforderungen LED-Statusanzeige Überblick... -
Seite 4: Überblick Plug-In Server
über IP/ Ethernet-Netzwerke. IP NETORK / INTERNET ET908 ..Achtung: Der Plug-In Server G8-IP-32 kann nicht in einer GEI 300 verwendet werden! Überblick Plug-In Server pro G8-IP-32 bei Vollausbau (14 Plug-In Server in einer GE 800) Anzahl der Teilnehmer Max. -
Seite 5: Planungshinweise
Plug-In Server G8-IP-32 Planungshinweise Leistungsmerkmale Verwaltung von bis zu 896 Intercom Terminals pro Intercom Server GE 800. Alle Teilnehmer als vollwertige Sprechstellen einsetzbar (Video und Volltastatur). Bis zu 6.796 Adressen pro voll ausgebautem Intercom Server GE 800 für Ein- und Ausgänge aller Art. -
Seite 6: Technische Daten
Planungshinweise Plug-In Server G8-IP-32 Technische Daten Arbeitstemperaturbereich: 0° C bis +50° C Lagertemperaturbereich: –20° C bis +60° C Relative Umgebungsfeuchte: 20% bis 80% Stecker: 96-polige VG Leiste Stromversorgung: aus Intercom Server Notstromverbrauch: 130 mA Verkabelung: min. Kat. 5 Protokolle: IoIP-Protokoll basierend auf UDP/IP Ethernet IEEE 802.3, 802.1q... -
Seite 7: Prinzip Des Plug-In Servers
Plug-In Server G8-IP-32 Prinzip des Plug-In Servers Prinzip des Plug-In Servers Der Plug-In Server G8-IP-32 ist aufgebaut wie ein Intercom Server GE 800. Neben einer virtuellen G8-GEP besitzt er wie der Intercom Server GE 800 15 „Slots“. Virtuelle Karten des Plug-In Servers:... -
Seite 8: Systemanforderungen
IP-Adressen und Ports Den G8-IP-32 Karten müssen 2 fixe IP-Adressen pro Karte zugewiesen werden (erste IP-Adresse für G8-GEP, zweite IP-Adresse für G8-IP-8P). Die Kommunikation zwischen Intercom Server und IP Geräten findet über den folgenden Port statt (Konfiguration Firewall bzw. Router): Standard Port UDP 16400 (konfigurierbar - nur ein Port für Audio- und Signalisierungsdaten) -
Seite 9: Überblick
Plug-In Server G8-IP-32 Überblick Überblick Folgende Schritte müssen zur Inbetriebnahme ausgeführt werden: Installation des Plug-In Servers G8-IP-32 Konfiguration der Server-ID und IP-Adressen Aktivierung der Lizenzen Konfiguration von: - IP-Teilnehmer - Blocknummern - Sprachkonserven 2.2/0814... -
Seite 10: Installation
Installation 1. Anschluss Es können bis zu 14 Plug-In Server G8-IP-32 in einem GE 800 Intercom Server verwendet werden. Der Plug-In Server kann in den Slots 1–14 verwendet werden. Der Plug-In Server G8-IP-32 wird über die RJ 45 Buchsen „UPLINK“ oder „DOWNLINK“ auf dem Anschlussprint G8A-NET mit dem Netzwerk (Switch) verbunden. -
Seite 11: Konfiguration Von Ip-Netzwerkeinstellungen
Konfiguration von IP-Netzwerkeinstellungen Auto-Konfiguration des Netzwerks Durch Initialisierung des Plug-In Servers G8-IP-32 wird automatisch eine IP-Adresse für die G8-GEP generiert (10.10.x.1 x= initialisierte Plug-In Server-ID) Für die G8-IP-8P (gemeinsame IP-Adresse für alle virtuellen IP Karten) muss eine eindeutige IP-Adresse vergeben werden. -
Seite 12: Verfügbare Lizenzen
Plug-In Server G8-IP-32 3. Lizenzen Verfügbare Lizenzen Der Plug-In Server G8-IP-32 hat wie eine GE 800 einen eigenen Lizenzchip und eine eigene Seriennum- mer. Auf dem Plug-In Server G8-IP-32 können folgende Teilnehmerlizenzen aktiviert werden: Name Zuweisung der Lizenzen zu den virtuellen Karten auf G8-IP-32 L-IC200I gewünschter Teilnehmer der G8-IP-8 Karte... -
Seite 13: Kombinationsbeispiele Für G8-Ip-32 Lizenzen
+ L8-IP-32-2D Manual GE 800 Übersicht der Leistungsstufen B, C und D siehe Hinweis: Es wird empfohlen die ersten 4 Teilnehmer für Leitstände freizuhalten. Kombinationsbeispiele für G8-IP-32 Lizenzen Die Änderungen der Leistungsmerkmale sind grüne markiert. Teilnehmer Plug-In Server + Lizenzen... -
Seite 14: Konfiguration Cct
4. Konfiguration CCT Plug-In Server G8-IP-32 4. Konfiguration CCT IP-Teilnehmer In diesem Dialog werden die Verbindungen der IP-Teilnehmerkarte zu den IP-Teilnehmern definiert: Teilnehmer > Geräteeigenschaften > IP-Terminals > Registerkarte Allgemein Im Feld Karten IP Adresse wird die bei IP-Einstellungen definierte IP-Adresse der entsprechenden IP-Teilnehmerkarte angezeigt. -
Seite 15: Blocknummern
Plug-In Server G8-IP-32 4. Konfiguration CCT IPStationConfig Mit dem Programm „IPStationConfig“ werden die ersten Installationsschritte für IP-Sprechstellen / IP-Boxen durchgeführt (Zuweisung der IP-Adressen). Konfiguration mit IPStationConfig siehe „Manual GE 800“. Blocknummern Allgemein Vernetzung zwischen Intercom Server und Plug-In Server Wie zwischen zwei Intercom Servern wird auch der Plug-In Server mit dem Intercom Server über eine LAN-Verbindung vernetzt. -
Seite 16: Konfiguration Der Blocknummern
4. Konfiguration CCT Plug-In Server G8-IP-32 Konfiguration der Blocknummern Blocknummern Intercom Server > Grundeinstellungen Hier werden für alle Intercom Server / Plug-In Server die Blocknummern eingegeben. Mehrere Block- nummern (maximal 13 pro Intercom Server / Plug-In Server) werden im Feld Zusätzliche Blöcke mit Komma „,“... -
Seite 17: Transferieren Des Plug-In Servers
Plug-In Server G8-IP-32 4. Konfiguration CCT Transferieren des Plug-In Servers Um einen Plug-In Server, ohne Verlust der erstellten Konfiguration in einen anderen Slot zu verschieben, steht im CCT 800 die Funktion Markieren zum Transfer zur Verfügung. Intercom Server > Karten ... -
Seite 18: Sprachkonserven
Führen Sie folgende Schritte aus um Sprachkonserven zu verwenden: 1. Import von Audio Files 2. Erstellen einer Playlist 3. Download der Playlist in die G8-IP-32 Karte 1. Import von Audio Files Import von Audio Files siehe aktuelle Version Manual PRO 800. -
Seite 19: Download Der Playlist
Wählen Sie den Intercom Server GE 800 (zu erkennen an der verwendeten Server ID) Klicken Sie auf Daten holen und wechseln Sie zur Registerkarte Karten Wählen Sie die Plug-In Server Karte G8-IP-32 aus, in die die Playlist geladen werden soll Starten Sie den Download mit dem Button Download Hinweis: ... -
Seite 20: Upgrade Der Plug-In Server Firmware
Upgrade der Plug-In Server Firmware Plug-In Server G8-IP-32 Upgrade der Plug-In Server Firmware Der Plug-In Server besitzt eine virtuelle GEP-Karte und virtuelle Teilnehmerkarten, deshalb benötigt er auch eine PRO 800 Software und eine Karten Firmware. Beide können unabhängig von einander mittels CCT 800 aktualisiert werden. -
Seite 21: Upgrade Der Pro 800 Software
Plug-In Server G8-IP-32 Upgrade der Plug-In Server Firmware Upgrade der PRO 800 Software Die PRO 800 Software für den Plug-In Server ist dieselbe wie auch bei den Intercom Servern GE 800 und GE 300. Es muss min. die Software PRO 800 1.2 Build 4 verwendet werden. -
Seite 22: Led-Statusanzeige
LED-Statusanzeige Plug-In Server G8-IP-32 LED-Statusanzeige Status-LEDs: Blaue LED Run: Status IP-Teilnehmerkarte LED blinkt im Sekundenrhythmus: Karte arbeitet fehlerfrei LED leuchtet nicht: Keine Spannung oder Hardwarefehler LED leuchtet permanent: Warten auf Verbindung zum Hauptprozessor (während des Initialisierens), Warmstart ... - Seite 23 Plug-In Server G8-IP-32 LED-Statusanzeige B: LED für alle restlichen Teilnehmer LED leuchtet permanent: Verbindung zu allen konfigurierten IP-Sprechstellen bzw. IP-Boxen mit angeschlossener Sprechstelle LED leuchtet nicht: Keine Verbindung zu IP-Sprechstelle bzw. IP-Box konfiguriert LED blinkt: ...
-
Seite 24: Netzwerk
(„Priority Queue“ für VoIP-Pakete) schon einen perfekten Transport der IoIP® Pakete sicherstellen und somit unterbrechungsfreie Audioübertragung gewährleisten. Das Commend Intercom System bietet mehrere Möglichkeiten zur Integration in eine QoS-konforme Netzwerktopologie. IoIP® Pakete können markiert werden, indem die DSCP-Werte für Diffserv Netzwer- ke gesetzt werden. -
Seite 25: Netzwerk Sicherheit
Plug-In Server G8-IP-32 Netzwerk Netzwerk Sicherheit Es gibt verschiedene Möglichkeiten um beim Betrieb von LAN-Karten die Sicherheit zu gewährleisten. In lokalen Netzwerken kann unter Verwendung der GE 800 jede Einschubkarte individuell dem Up- oder Downlink-Port der G8-NET Karte zugewiesen werden. Somit lassen sich zwei physikalisch getrennte Netze betreiben (siehe Manual „GE 800“). -
Seite 26: Beispiel
Beispiel Folgendes Beispiel zeigt welche Ports und IP-Adressen in einem IP Intercom System mit Plug-In Server G8-IP-32 verwendet werden. Neben der Konfigurationssoftware CCT 800, den Sprechstellen und dem Intercom Modul wurden noch ein Intercom Client und die Visualisierungssoftware ComWIN verwendet. Im Beispiel wurden alle Standardwerte für IP-Adressen beibehalten. -
Seite 27: Technischer Support
Plug-In Server G8-IP-32 Technischer Support Technischer Support Mehr Informationen über unsere Produkte und Services finden Sie unter: www.software-manuals.com 2.2/0814...
