Eingang, Ausgang

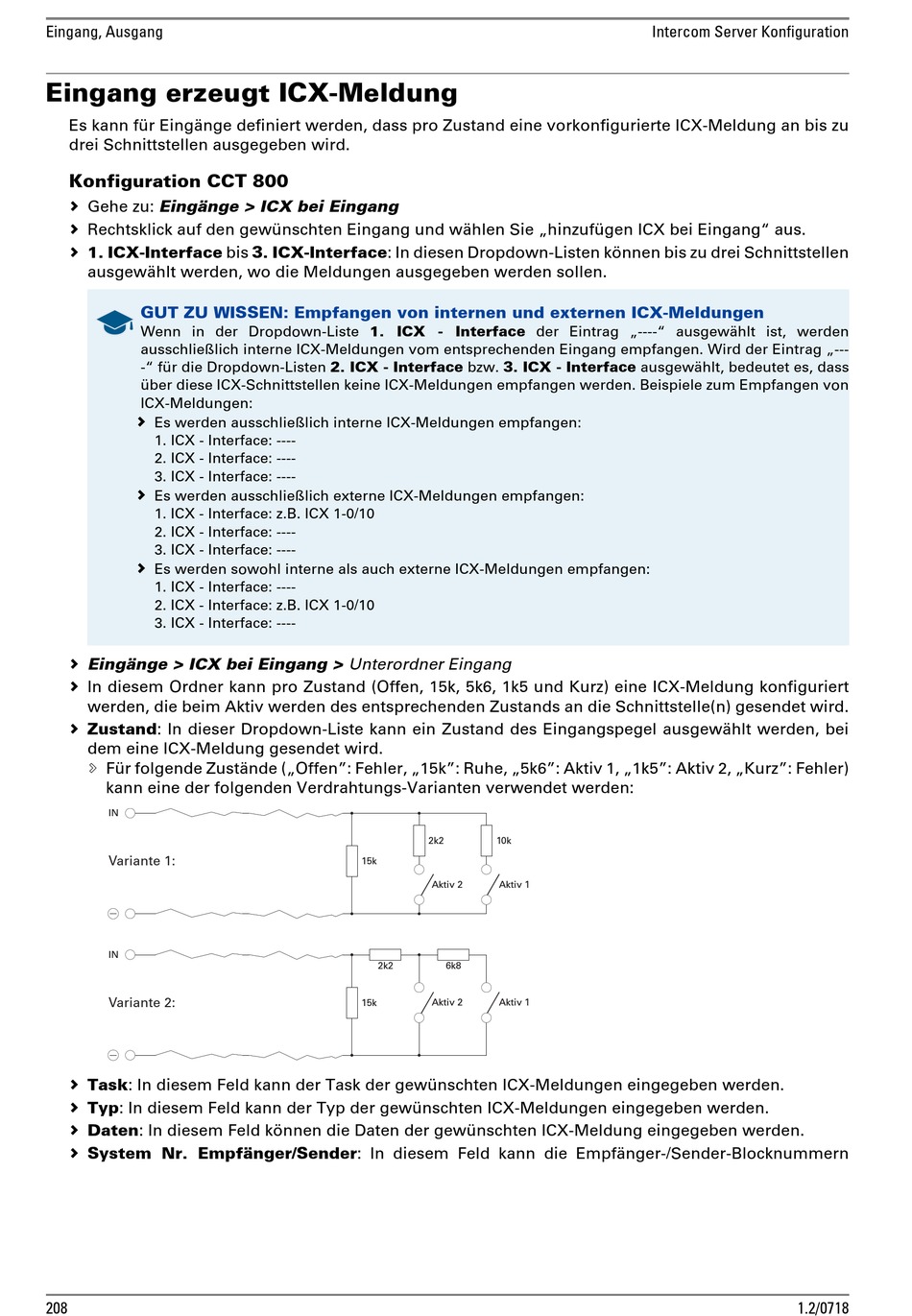

Eingang erzeugt ICX-Meldung

Es kann für Eingänge definiert werden, dass pro Zustand eine vorkonfigurierte ICX-Meldung an bis zu
drei Schnittstellen ausgegeben wird.
Konfiguration CCT 800
 Gehe zu: Eingänge > ICX bei Eingang
 Rechtsklick auf den gewünschten Eingang und wählen Sie „hinzufügen ICX bei Eingang" aus.
 1. ICX-Interface bis 3. ICX-Interface: In diesen Dropdown-Listen können bis zu drei Schnittstellen
ausgewählt werden, wo die Meldungen ausgegeben werden sollen.
GUT ZU WISSEN: Empfangen von internen und externen ICX-Meldungen
Wenn in der Dropdown-Liste 1. ICX - Interface der Eintrag „----" ausgewählt ist, werden
ausschließlich interne ICX-Meldungen vom entsprechenden Eingang empfangen. Wird der Eintrag „---
-" für die Dropdown-Listen 2. ICX - Interface bzw. 3. ICX - Interface ausgewählt, bedeutet es, dass
über diese ICX-Schnittstellen keine ICX-Meldungen empfangen werden. Beispiele zum Empfangen von
ICX-Meldungen:
 Es werden ausschließlich interne ICX-Meldungen empfangen:
1. ICX - Interface: ----
2. ICX - Interface: ----
3. ICX - Interface: ----
 Es werden ausschließlich externe ICX-Meldungen empfangen:
1. ICX - Interface: z.B. ICX 1-0/10
2. ICX - Interface: ----
3. ICX - Interface: ----
 Es werden sowohl interne als auch externe ICX-Meldungen empfangen:
1. ICX - Interface: ----
2. ICX - Interface: z.B. ICX 1-0/10
3. ICX - Interface: ----
 Eingänge > ICX bei Eingang > Unterordner Eingang
 In diesem Ordner kann pro Zustand (Offen, 15k, 5k6, 1k5 und Kurz) eine ICX-Meldung konfiguriert
werden, die beim Aktiv werden des entsprechenden Zustands an die Schnittstelle(n) gesendet wird.
 Zustand: In dieser Dropdown-Liste kann ein Zustand des Eingangspegel ausgewählt werden, bei
dem eine ICX-Meldung gesendet wird.
 Für folgende Zustände („Offen": Fehler, „15k": Ruhe, „5k6": Aktiv 1, „1k5": Aktiv 2, „Kurz": Fehler)
kann eine der folgenden Verdrahtungs-Varianten verwendet werden:
IN
Variante 1:
IN
Variante 2:
 Task: In diesem Feld kann der Task der gewünschten ICX-Meldungen eingegeben werden.
 Typ: In diesem Feld kann der Typ der gewünschten ICX-Meldungen eingegeben werden.
 Daten: In diesem Feld können die Daten der gewünschten ICX-Meldung eingegeben werden.
 System Nr. Empfänger/Sender: In diesem Feld kann die Empfänger-/Sender-Blocknummern
208
2k2 10k
15k
Aktiv 2 Aktiv 1
2k2 6k8
15k Aktiv 2 Aktiv 1
