Intercom Server Konfiguration

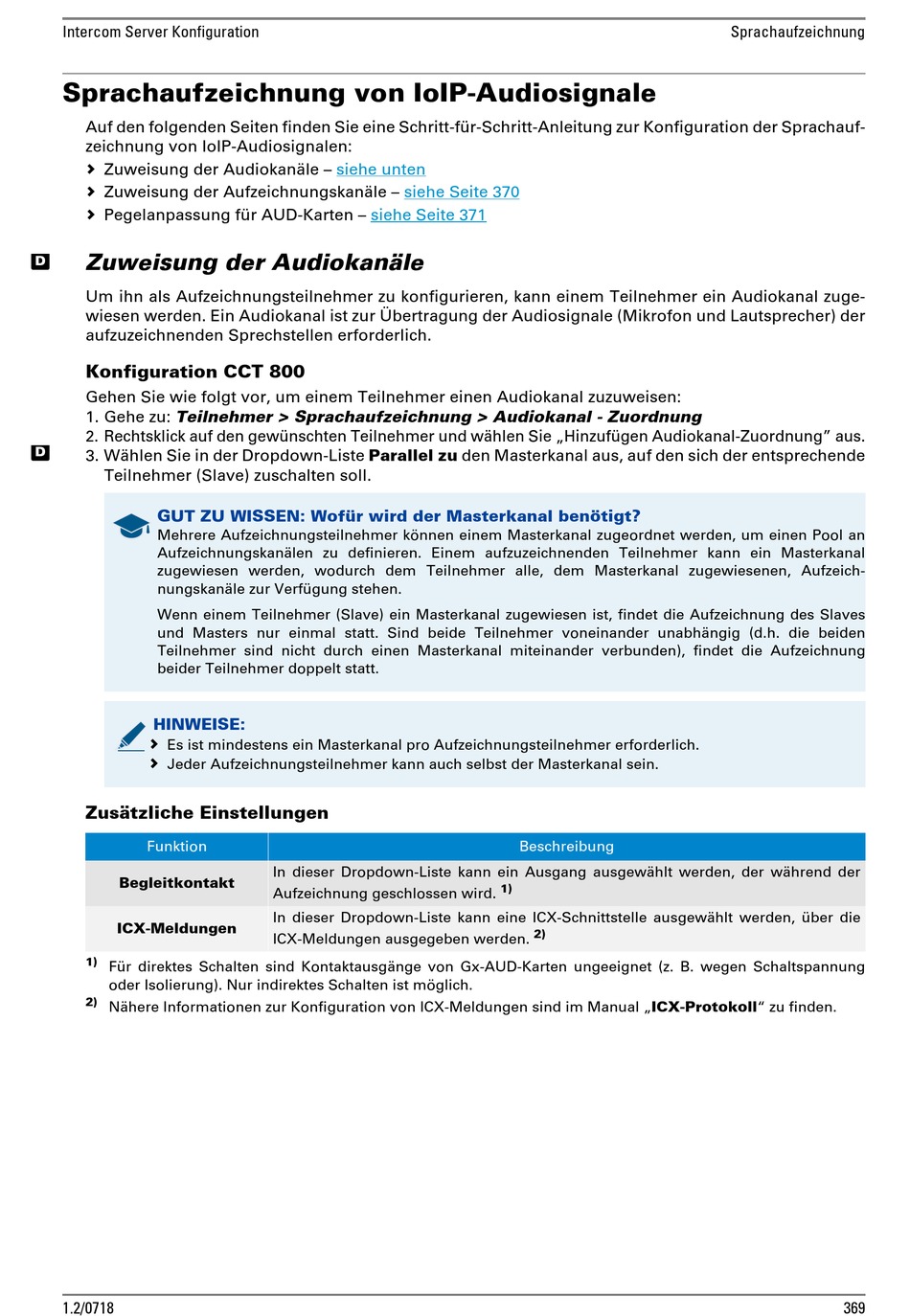

Sprachaufzeichnung von IoIP-Audiosignale

Auf den folgenden Seiten finden Sie eine Schritt-für-Schritt-Anleitung zur Konfiguration der Sprachauf-
zeichnung von IoIP-Audiosignalen:
 Zuweisung der Audiokanäle –
 Zuweisung der Aufzeichnungskanäle –
 Pegelanpassung für AUD-Karten –
4 Zuweisung der Audiokanäle
Um ihn als Aufzeichnungsteilnehmer zu konfigurieren, kann einem Teilnehmer ein Audiokanal zuge-
wiesen werden. Ein Audiokanal ist zur Übertragung der Audiosignale (Mikrofon und Lautsprecher) der
aufzuzeichnenden Sprechstellen erforderlich.
Konfiguration CCT 800
Gehen Sie wie folgt vor, um einem Teilnehmer einen Audiokanal zuzuweisen:
1. Gehe zu: Teilnehmer > Sprachaufzeichnung > Audiokanal - Zuordnung
2. Rechtsklick auf den gewünschten Teilnehmer und wählen Sie „Hinzufügen Audiokanal-Zuordnung" aus.
4
3. Wählen Sie in der Dropdown-Liste Parallel zu den Masterkanal aus, auf den sich der entsprechende
Teilnehmer (Slave) zuschalten soll.
GUT ZU WISSEN: Wofür wird der Masterkanal benötigt?
Mehrere Aufzeichnungsteilnehmer können einem Masterkanal zugeordnet werden, um einen Pool an
Aufzeichnungskanälen zu definieren. Einem aufzuzeichnenden Teilnehmer kann ein Masterkanal
zugewiesen werden, wodurch dem Teilnehmer alle, dem Masterkanal zugewiesenen, Aufzeich-
nungskanäle zur Verfügung stehen.
Wenn einem Teilnehmer (Slave) ein Masterkanal zugewiesen ist, findet die Aufzeichnung des Slaves
und Masters nur einmal statt. Sind beide Teilnehmer voneinander unabhängig (d.h. die beiden
Teilnehmer sind nicht durch einen Masterkanal miteinander verbunden), findet die Aufzeichnung
beider Teilnehmer doppelt statt.
HINWEISE:
 Es ist mindestens ein Masterkanal pro Aufzeichnungsteilnehmer erforderlich.

Jeder Aufzeichnungsteilnehmer kann auch selbst der Masterkanal sein.
Zusätzliche Einstellungen
Funktion
Begleitkontakt
ICX-Meldungen
1)
Für direktes Schalten sind Kontaktausgänge von Gx-AUD-Karten ungeeignet (z. B. wegen Schaltspannung
oder Isolierung). Nur indirektes Schalten ist möglich.
2)
Nähere Informationen zur Konfiguration von ICX-Meldungen sind im Manual „ICX-Protokoll" zu finden.
1.2/0718
siehe unten
siehe Seite 370
siehe Seite 371
In dieser Dropdown-Liste kann ein Ausgang ausgewählt werden, der während der
Aufzeichnung geschlossen wird.
In dieser Dropdown-Liste kann eine ICX-Schnittstelle ausgewählt werden, über die
ICX-Meldungen ausgegeben werden.
Beschreibung
1)
2)
Sprachaufzeichnung
369
