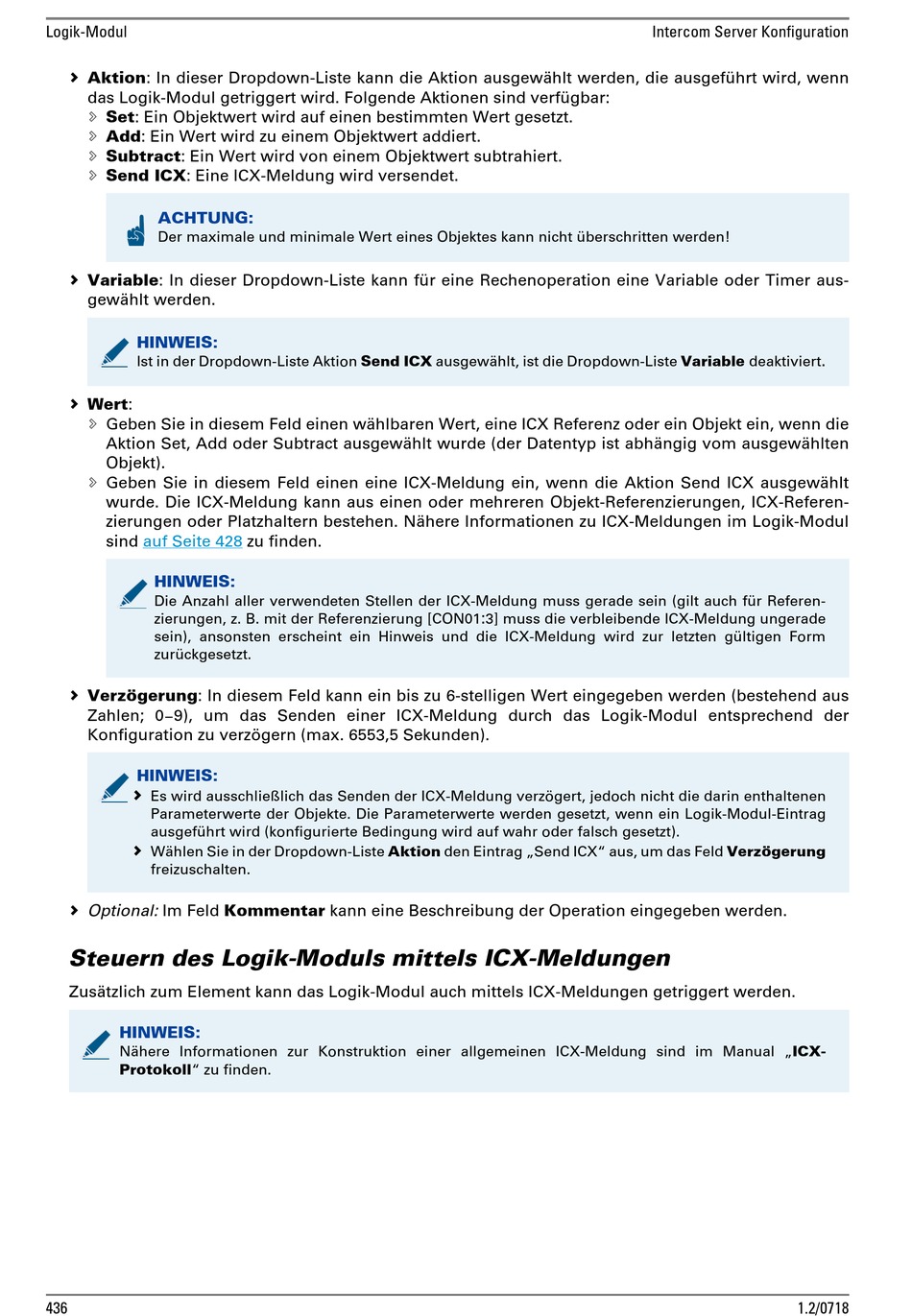

Logik-Modul
 Aktion: In dieser Dropdown-Liste kann die Aktion ausgewählt werden, die ausgeführt wird, wenn
das Logik-Modul getriggert wird. Folgende Aktionen sind verfügbar:
 Set: Ein Objektwert wird auf einen bestimmten Wert gesetzt.
 Add: Ein Wert wird zu einem Objektwert addiert.
 Subtract: Ein Wert wird von einem Objektwert subtrahiert.
 Send ICX: Eine ICX-Meldung wird versendet.
ACHTUNG:
Der maximale und minimale Wert eines Objektes kann nicht überschritten werden!
 Variable: In dieser Dropdown-Liste kann für eine Rechenoperation eine Variable oder Timer aus-
gewählt werden.
HINWEIS:
Ist in der Dropdown-Liste Aktion Send ICX ausgewählt, ist die Dropdown-Liste Variable deaktiviert
 Wert:
 Geben Sie in diesem Feld einen wählbaren Wert, eine ICX Referenz oder ein Objekt ein, wenn die
Aktion Set, Add oder Subtract ausgewählt wurde (der Datentyp ist abhängig vom ausgewählten
Objekt).
 Geben Sie in diesem Feld einen eine ICX-Meldung ein, wenn die Aktion Send ICX ausgewählt
wurde. Die ICX-Meldung kann aus einen oder mehreren Objekt-Referenzierungen, ICX-Referen-
zierungen oder Platzhaltern bestehen. Nähere Informationen zu ICX-Meldungen im Logik-Modul
sind auf Seite 428
HINWEIS:
Die Anzahl aller verwendeten Stellen der ICX-Meldung muss gerade sein (gilt auch für Referen-
zierungen, z. B. mit der Referenzierung [CON01
sein), ansonsten erscheint ein Hinweis und die ICX-Meldung wird zur letzten gültigen Form
zurückgesetzt.
 Verzögerung: In diesem Feld kann ein bis zu 6-stelligen Wert eingegeben werden (bestehend aus
Zahlen; 0 9), um das Senden einer ICX-Meldung durch das Logik-Modul entsprechend der
–
Konfiguration zu verzögern (max. 6553,5 Sekunden).
HINWEIS:

Es wird ausschließlich das Senden der ICX-Meldung verzögert, jedoch nicht die darin enthaltenen
Parameterwerte der Objekte. Die Parameterwerte werden gesetzt, wenn ein Logik-Modul-Eintrag
ausgeführt wird (konfigurierte Bedingung wird auf wahr oder falsch gesetzt).
 Wählen Sie in der Dropdown-Liste Aktion den Eintrag „Send ICX" aus, um das Feld Verzögerung
freizuschalten.
 Optional: Im Feld Kommentar kann eine Beschreibung der Operation eingegeben werden.

Steuern des Logik-Moduls mittels ICX-Meldungen

Zusätzlich zum Element kann das Logik-Modul auch mittels ICX-Meldungen getriggert werden.
HINWEIS:
Nähere Informationen zur Konstruktion einer allgemeinen ICX-Meldung sind im Manual „ICX-
Protokoll" zu finden.
436
zu finden.
Intercom Server Konfiguration
:
3] muss die verbleibende ICX-Meldung ungerade
.
