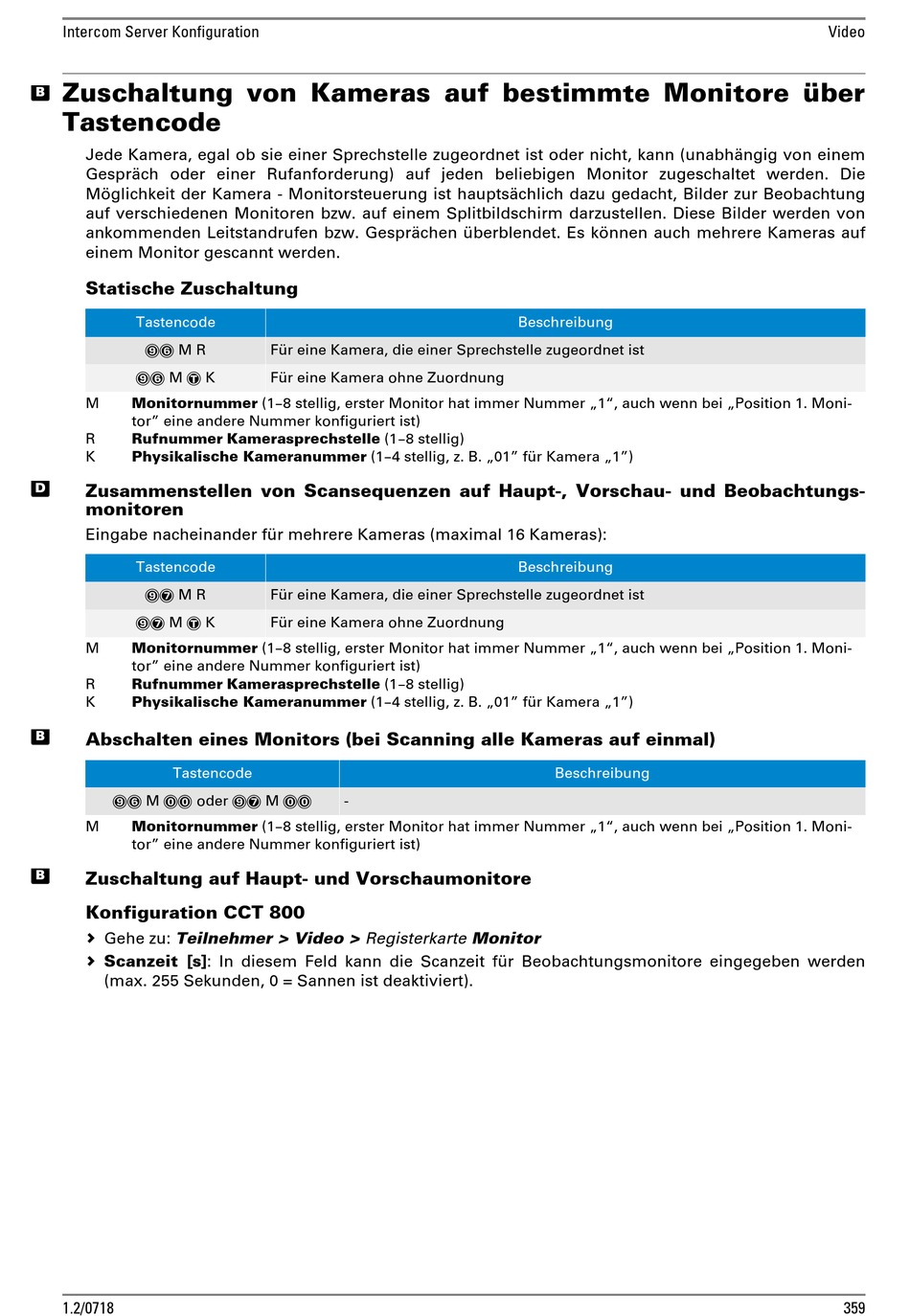

Commend C-GE150EU Bedienungsanleitung Seite 359

Intercom Server Konfiguration
Zuschaltung von Kameras auf bestimmte Monitore über
2
Tastencode
Jede Kamera, egal ob sie einer Sprechstelle zugeordnet ist oder nicht, kann (unabhängig von einem
Gespräch oder einer Rufanforderung) auf jeden beliebigen Monitor zugeschaltet werden. Die
Möglichkeit der Kamera - Monitorsteuerung ist hauptsächlich dazu gedacht, Bilder zur Beobachtung
auf verschiedenen Monitoren bzw. auf einem Splitbildschirm darzustellen. Diese Bilder werden von
ankommenden Leitstandrufen bzw. Gesprächen überblendet. Es können auch mehrere Kameras auf
einem Monitor gescannt werden.
Statische Zuschaltung
Tastencode
96 M R
96 M T K
M Monitornummer (1–8 stellig, erster Monitor hat immer Nummer „1", auch wenn bei „Position 1. Moni-
tor" eine andere Nummer konfiguriert ist)
R Rufnummer Kamerasprechstelle (1–8 stellig)
K Physikalische Kameranummer (1–4 stellig, z. B. „01" für Kamera „1")
4
Zusammenstellen von Scansequenzen auf Haupt-, Vorschau- und Beobachtungs-
monitoren
Eingabe nacheinander für mehrere Kameras (maximal 16 Kameras):
Tastencode
97 M R
97 M T K
M Monitornummer (1–8 stellig, erster Monitor hat immer Nummer „1", auch wenn bei „Position 1. Moni-
tor" eine andere Nummer konfiguriert ist)
R Rufnummer Kamerasprechstelle (1–8 stellig)
K Physikalische Kameranummer (1–4 stellig, z. B. „01" für Kamera „1")
2
Abschalten eines Monitors (bei Scanning alle Kameras auf einmal)
Tastencode
96 M 00 oder 97 M 00
M Monitornummer (1–8 stellig, erster Monitor hat immer Nummer „1", auch wenn bei „Position 1. Moni-
tor" eine andere Nummer konfiguriert ist)
2
Zuschaltung auf Haupt- und Vorschaumonitore
Konfiguration CCT 800
 Gehe zu: Teilnehmer > Video > Registerkarte Monitor
 Scanzeit [s]: In diesem Feld kann die Scanzeit für Beobachtungsmonitore eingegeben werden
(max. 255 Sekunden, 0 = Sannen ist deaktiviert).
1.2/0718
Für eine Kamera, die einer Sprechstelle zugeordnet ist
Für eine Kamera ohne Zuordnung
Für eine Kamera, die einer Sprechstelle zugeordnet ist
Für eine Kamera ohne Zuordnung
-
Beschreibung
Beschreibung
Beschreibung
Video
359
