Leitstandfunktionen

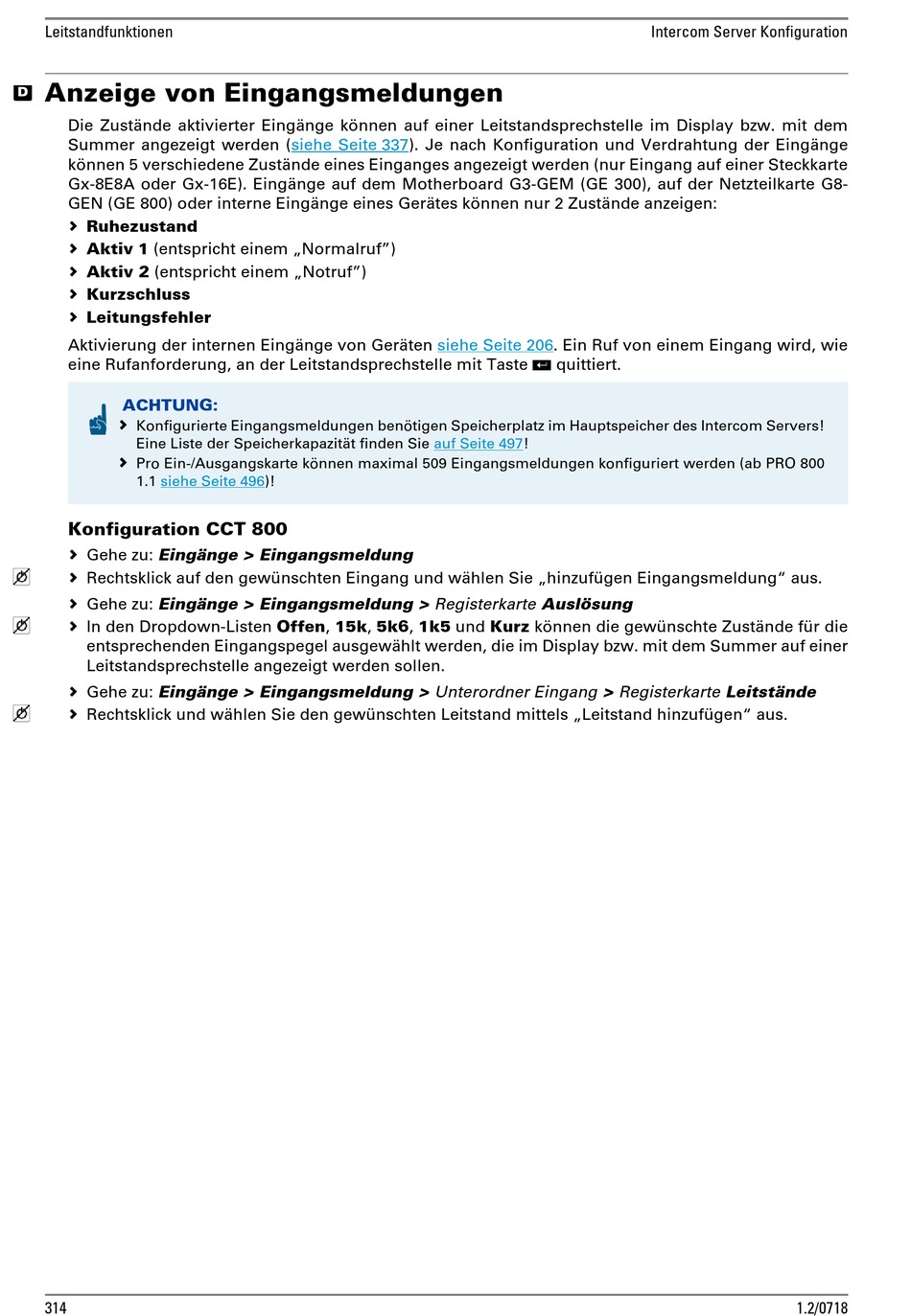

Anzeige von Eingangsmeldungen

4
Die Zustände aktivierter Eingänge können auf einer Leitstandsprechstelle im Display bzw. mit dem
Summer angezeigt werden
können 5 verschiedene Zustände eines Einganges angezeigt werden (nur Eingang auf einer Steckkarte
Gx-8E8A oder Gx-16E). Eingänge auf dem Motherboard G3-GEM (GE 300), auf der Netzteilkarte G8-
GEN (GE 800) oder interne Eingänge eines Gerätes können nur 2 Zustände anzeigen:
 Ruhezustand
 Aktiv 1 (entspricht einem „Normalruf")
 Aktiv 2 (entspricht einem „Notruf")
 Kurzschluss
 Leitungsfehler
Aktivierung der internen Eingänge von Geräten
eine Rufanforderung, an der Leitstandsprechstelle mit Taste
ACHTUNG:
 Konfigurierte Eingangsmeldungen benötigen Speicherplatz im Hauptspeicher des Intercom Servers!
Eine Liste der Speicherkapazität finden Sie
 Pro Ein-/Ausgangskarte können maximal 509 Eingangsmeldungen konfiguriert werden (ab PRO 800
1.1 siehe Seite
Konfiguration CCT 800
 Gehe zu: Eingänge > Eingangsmeldung
 Rechtsklick auf den gewünschten Eingang und wählen Sie „hinzufügen Eingangsmeldung" aus.
 Gehe zu: Eingänge > Eingangsmeldung > Registerkarte Auslösung
 In den Dropdown-Listen Offen, 15k, 5k6, 1k5 und Kurz können die gewünschte Zustände für die
entsprechenden Eingangspegel ausgewählt werden, die im Display bzw. mit dem Summer auf einer
Leitstandsprechstelle angezeigt werden sollen.
 Gehe zu: Eingänge > Eingangsmeldung > Unterordner Eingang > Registerkarte Leitstände
 Rechtsklick und wählen Sie den gewünschten Leitstand mittels „Leitstand hinzufügen" aus.
314
(siehe Seite 337). Je nach Konfiguration und Verdrahtung der Eingänge
496)!
siehe Seite 206. Ein Ruf von einem Eingang wird, wie
F
quittiert.
auf Seite 497!
Intercom Server Konfiguration
1.2/0718
