Anschluss digitale und analoge Sprechstellen

Für digitale und analoge Sprechstellen werden Anschlussprints für die Verbindung mit dem Intercom
Server benötigt (siehe Seite
Anschlussprint G8A-C für 4 Teilnehmer
1.Teilnehmer
2.Teilnehmer
3.Teilnehmer
4.Teilnehmer
GEAC 700

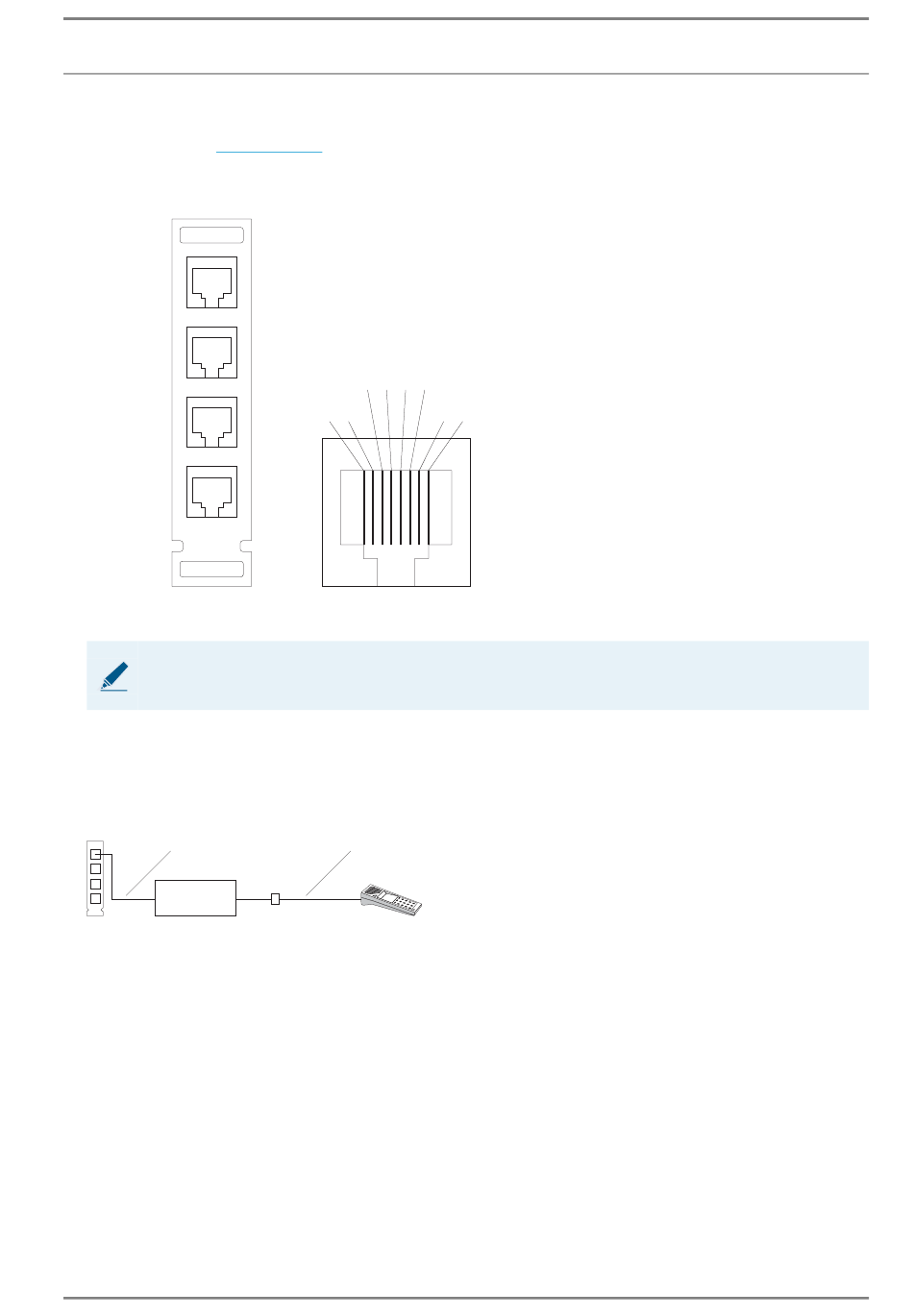

Übersicht Anschlussprint G8A-C
HINWEIS: Anschluss DSP-Teilnehmerkarte
Bei DSP-Teilnehmerkarten G8-GED werden jeweils nur „A" und „B" angeschlossen.
Anschluss über Patchfeld
Zwischen G8A-C und dem Patchfeld sollte ein Standard-Cat-5-Kabel – z. B. ASK KAT5/1 (1 m) oder ASK
KAT5/5 (5 m) – aus unserem Programm verwendet werden, da diese Kabel nicht ausgekreuzt sind. Es
kann zwischen Steckdose und Sprechstelle ein Standard-Sprechstellenkabel verwendet werden (diese
Kabel, die jeder Sprechstelle beiliegen, sind ausgekreuzt).
Standard-Cat-5-Kabel
G8A-C Patchfeld
Anschlussschema Patchfeld
4.2/0617
10).
Steckerbelegung
C A B D
NC NC
Standard-
Sprechstellenkabel
Steckdose
EE 411 / EE 811A
NC = nicht belegt („not connected")
NC NC
