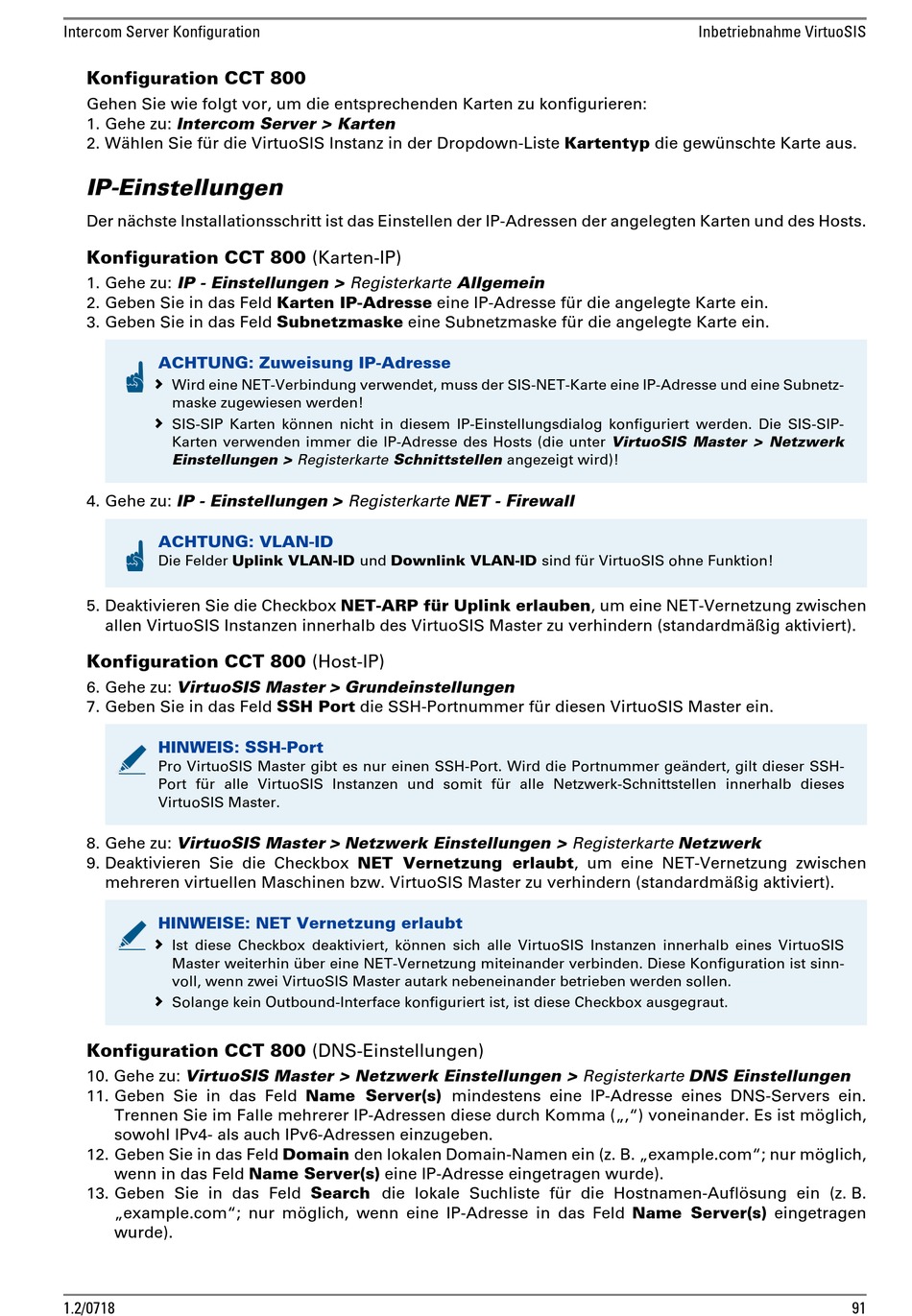

Ip-Einstellungen - Commend C-GE150EU Bedienungsanleitung

Intercom Server Konfiguration
Konfiguration CCT 800
Gehen Sie wie folgt vor, um die entsprechenden Karten zu konfigurieren:
1. Gehe zu: Intercom Server > Karten
2. Wählen Sie für die VirtuoSIS Instanz in der Dropdown-Liste Kartentyp die gewünschte Karte aus.

IP-Einstellungen

Der nächste Installationsschritt ist das Einstellen der IP-Adressen der angelegten Karten und des Hosts.
Konfiguration CCT 800 (Karten-IP)
1. Gehe zu: IP - Einstellungen > Registerkarte Allgemein
2. Geben Sie in das Feld Karten IP-Adresse eine IP-Adresse für die angelegte Karte ein.
3. Geben Sie in das Feld Subnetzmaske eine Subnetzmaske für die angelegte Karte ein.
ACHTUNG: Zuweisung IP-Adresse

Wird eine NET-Verbindung verwendet, muss der SIS-NET-Karte eine IP-Adresse und eine Subnetz-
maske zugewiesen werden!
 SIS-SIP Karten können nicht in diesem IP-Einstellungsdialog konfiguriert werden. Die SIS-SIP-
Karten verwenden immer die IP-Adresse des Hosts (die unter VirtuoSIS Master > Netzwerk
Einstellungen > Registerkarte Schnittstellen angezeigt wird)!
4. Gehe zu: IP - Einstellungen > Registerkarte NET - Firewall
ACHTUNG: VLAN-ID
Die Felder Uplink VLAN-ID und Downlink VLAN-ID sind für VirtuoSIS ohne Funktion!
5. Deaktivieren Sie die Checkbox NET-ARP für Uplink erlauben, um eine NET-Vernetzung zwischen
allen VirtuoSIS Instanzen innerhalb des VirtuoSIS Master zu verhindern (standardmäßig aktiviert).
Konfiguration CCT 800 (Host-IP)
6. Gehe zu: VirtuoSIS Master > Grundeinstellungen
7. Geben Sie in das Feld SSH Port die SSH-Portnummer für diesen VirtuoSIS Master ein.
HINWEIS: SSH-Port
Pro VirtuoSIS Master gibt es nur einen SSH-Port. Wird die Portnummer geändert, gilt dieser SSH-
Port für alle VirtuoSIS Instanzen und somit für alle Netzwerk-Schnittstellen innerhalb dieses
VirtuoSIS Master.
8. Gehe zu: VirtuoSIS Master > Netzwerk Einstellungen > Registerkarte Netzwerk
9. Deaktivieren Sie die Checkbox NET Vernetzung erlaubt, um eine NET-Vernetzung zwischen
mehreren virtuellen Maschinen bzw. VirtuoSIS Master zu verhindern (standardmäßig aktiviert).
HINWEISE: NET Vernetzung erlaubt
 Ist diese Checkbox deaktiviert, können sich alle VirtuoSIS Instanzen innerhalb eines VirtuoSIS
Master weiterhin über eine NET-Vernetzung miteinander verbinden. Diese Konfiguration ist sinn-
voll, wenn zwei VirtuoSIS Master autark nebeneinander betrieben werden sollen.
 Solange kein Outbound-Interface konfiguriert ist, ist diese Checkbox ausgegraut.
Konfiguration CCT 800 (DNS-Einstellungen)
10. Gehe zu: VirtuoSIS Master > Netzwerk Einstellungen > Registerkarte DNS Einstellungen
11. Geben Sie in das Feld Name Server(s) mindestens eine IP-Adresse eines DNS-Servers ein.
Trennen Sie im Falle mehrerer IP-Adressen diese durch Komma („,") voneinander. Es ist möglich,
sowohl IPv4- als auch IPv6-Adressen einzugeben.
12. Geben Sie in das Feld Domain den lokalen Domain-Namen ein (z. B. „example.com"; nur möglich,
wenn in das Feld Name Server(s) eine IP-Adresse eingetragen wurde).
13. Geben Sie in das Feld Search die lokale Suchliste für die Hostnamen-Auflösung ein (z. B.
„example.com"; nur möglich, wenn eine IP-Adresse in das Feld Name Server(s) eingetragen
wurde).
1.2/0718
Inbetriebnahme VirtuoSIS
91
