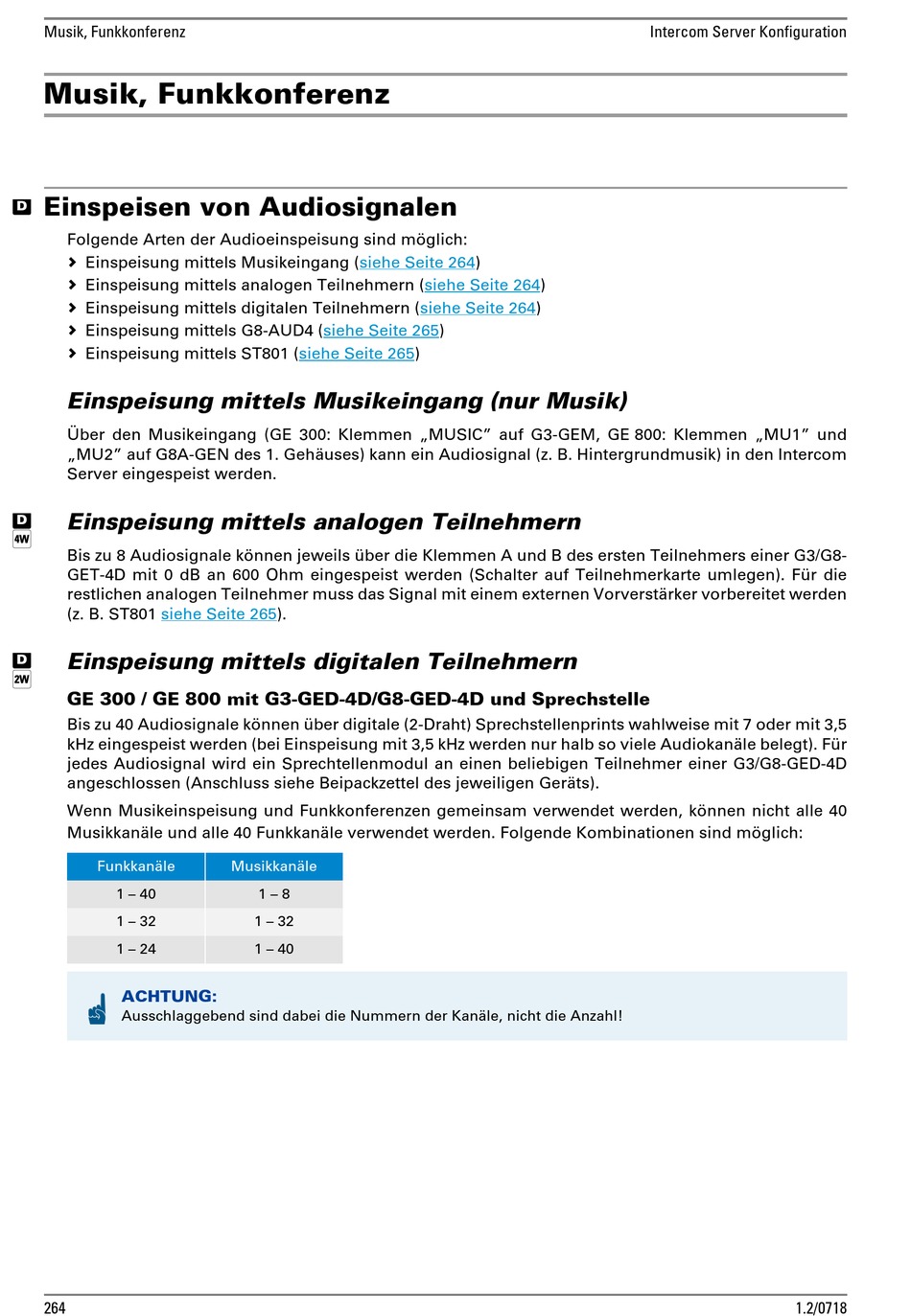

Musik, Funkkonferenz

Musik, Funkkonferenz

Einspeisen von Audiosignalen

4
Folgende Arten der Audioeinspeisung sind möglich:
 Einspeisung mittels Musikeingang
 Einspeisung mittels analogen Teilnehmern
 Einspeisung mittels digitalen Teilnehmern
 Einspeisung mittels G8-AUD4
 Einspeisung mittels ST801

Einspeisung mittels Musikeingang (nur Musik)

Über den Musikeingang (GE 300: Klemmen „MUSIC" auf G3-GEM, GE 800: Klemmen „MU1" und
„MU2" auf G8A-GEN des 1. Gehäuses) kann ein Audiosignal (z. B. Hintergrundmusik) in den Intercom
Server eingespeist werden.

Einspeisung mittels analogen Teilnehmern

4
$
Bis zu 8 Audiosignale können jeweils über die Klemmen A und B des ersten Teilnehmers einer G3/G8-
GET-4D mit 0 dB an 600 Ohm eingespeist werden (Schalter auf Teilnehmerkarte umlegen). Für die
restlichen analogen Teilnehmer muss das Signal mit einem externen Vorverstärker vorbereitet werden
(z. B. ST801 siehe Seite

Einspeisung mittels digitalen Teilnehmern

4
"
GE 300 / GE 800 mit G3-GED-4D/G8-GED-4D und Sprechstelle
Bis zu 40 Audiosignale können über digitale (2-Draht) Sprechstellenprints wahlweise mit 7 oder mit 3,5
kHz eingespeist werden (bei Einspeisung mit 3,5 kHz werden nur halb so viele Audiokanäle belegt). Für
jedes Audiosignal wird ein Sprechtellenmodul an einen beliebigen Teilnehmer einer G3/G8-GED-4D
angeschlossen (Anschluss siehe Beipackzettel des jeweiligen Geräts).
Wenn Musikeinspeisung und Funkkonferenzen gemeinsam verwendet werden, können nicht alle 40
Musikkanäle und alle 40 Funkkanäle verwendet werden. Folgende Kombinationen sind möglich:
Funkkanäle
1 – 40
1 – 32
1 – 24
ACHTUNG:
Ausschlaggebend sind dabei die Nummern der Kanäle, nicht die Anzahl!
264
(siehe Seite
(siehe Seite
(siehe Seite 265)
265).
Musikkanäle
1 – 8
1 – 32
1 – 40
264)
(siehe Seite 264)
(siehe Seite 264)
265)
