Feature PRO 800 4.1 – Logik-Modul
Das Logik-Modul vergleicht eingehende ICX-Meldungen und Zustände von Objekten (z. B. Teil-
nehmer, Ausgang) und wird bei einem sich ändernden Wahrheitswert der Bedingung
getriggert. Das getriggerte Logik-Modul führt je nach Wahrheitswert der Bedingung
verschiedene Aktionen aus (ICX-Meldung senden, interne Variablen ändern).
Das Logik-Modul basiert auf den Booleschen Variablen, welche den Wahrheitswert der Logik
repräsentieren. Ein Wert kann ausschließlich die Zustände wahr oder falsch annehmen. Boolesche
Werte werden nicht als Zahlen gespeichert oder sind dazu gedacht diesen gleichgestellt zu sein. Der
standardmäßige Zustand eines Booleschen Wertes ist "falsch". Abhängig vom Wahrheitswert der
Booleschen Werte führt das Logik-Modul definierte Anweisungen aus, welche verschiedene Aktionen
erlauben.
Das Logik-Modul ist unterteilt in je einen Elementdialog und Objekt-Initialisierungsdialog. Der Element
Dialog hat bis zu acht Elemente, die sequentiell ausgeführt werden. Jedes Element besteht wiederum
aus einem Bedingungsdialog und Aktionsdialog. Siehe folgende Illustration:
Das Logik-Modul wird durch ein Element getriggert. Der Operator bestimmt durch Vergleiche einer
eingehenden ICX-Meldung oder eines Objektwerts mit einem definierten Objekt den Wahrheitswert
der Bedingung und somit auch die Auslösebedingung des Logik-Moduls. Die Aktion führt abhängig
vom geänderten Wahrheitswert der Bedingung separate Aktionen aus (ICX-Meldung senden und
interne Objektwerte ändern). Das Logik-Modul wird für den gleichen Wahrheitswert und eingehende
ICX-Meldung nur einmal getriggert. Die Objekt-Initialisierung definiert die Objekte und Datentypen,
welche von den Elementen verwendet werden.

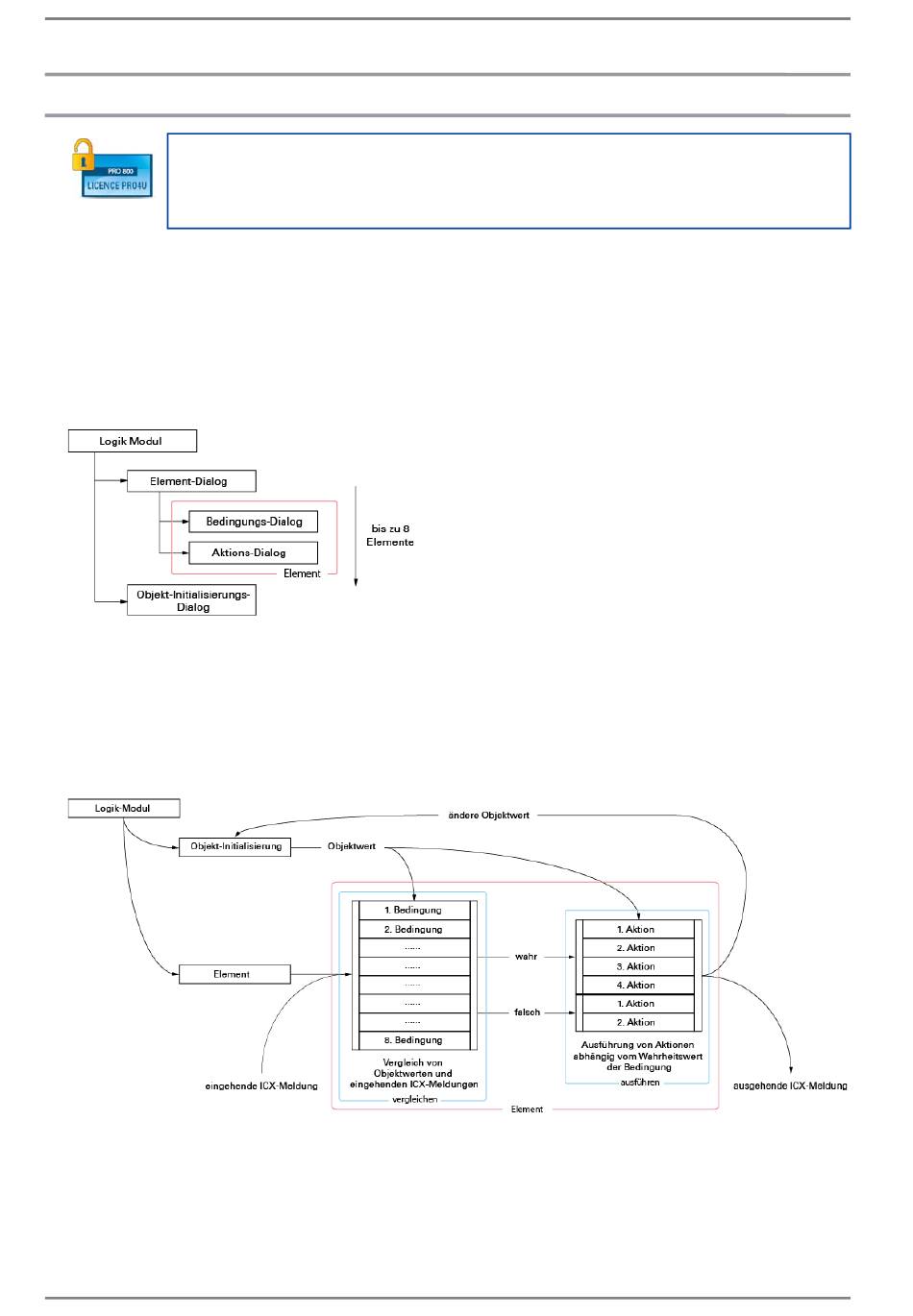

Vereinfachte Darstellung der Funktionalität des Logik-Moduls zur Konfiguration:
