Netzwerkfunktionen

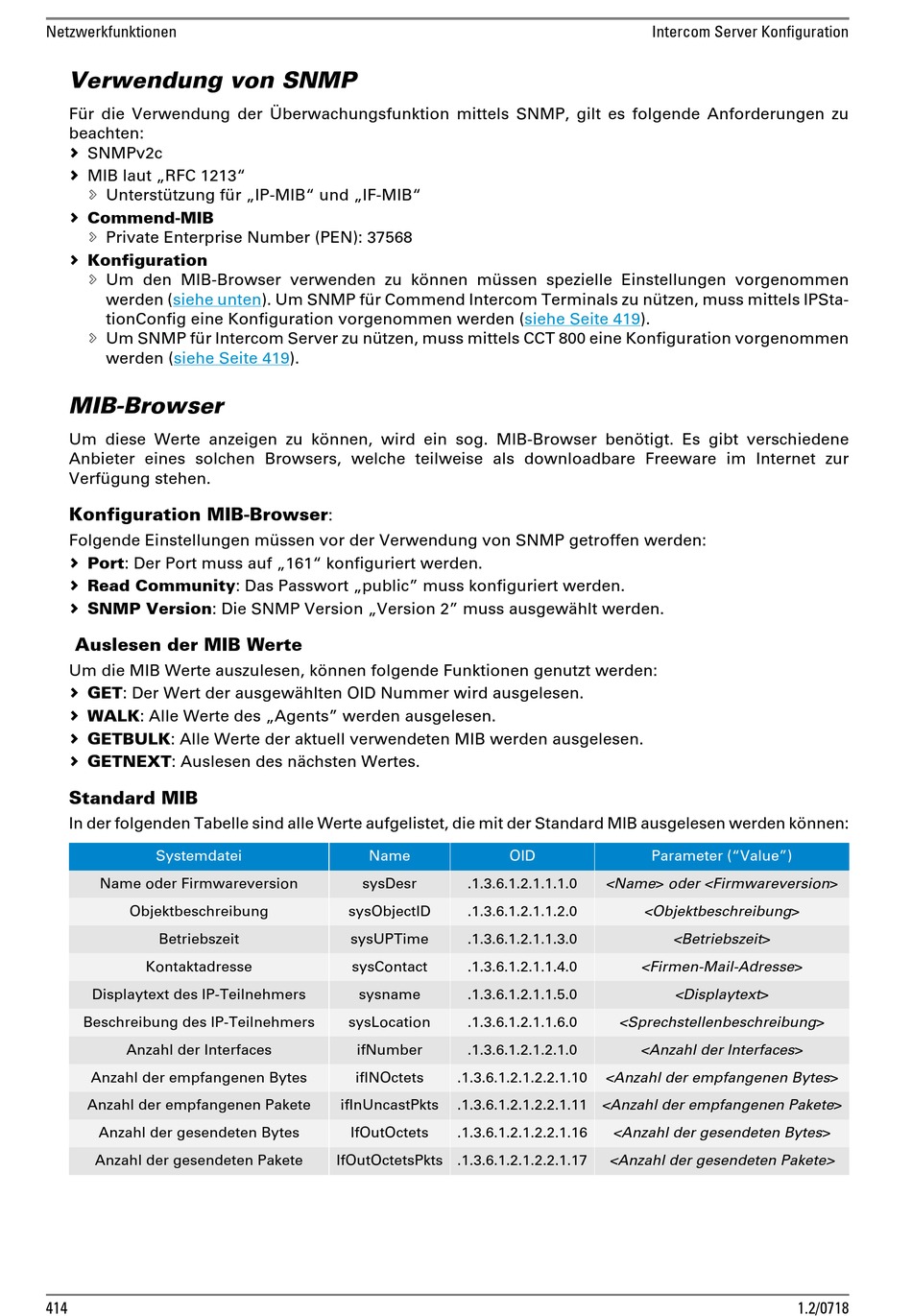

Verwendung von SNMP

Für die Verwendung der Überwachungsfunktion mittels SNMP, gilt es folgende Anforderungen zu
beachten:
 SNMPv2c
 MIB laut „RFC 1213"
 Unterstützung für „IP-MIB" und „IF-MIB"
 Commend-MIB
 Private Enterprise Number (PEN): 37568
 Konfiguration
 Um den MIB-Browser verwenden zu können müssen spezielle Einstellungen vorgenommen
werden (siehe unten). Um SNMP für Commend Intercom Terminals zu nützen, muss mittels IPSta-
tionConfig eine Konfiguration vorgenommen werden
 Um SNMP für Intercom Server zu nützen, muss mittels CCT 800 eine Konfiguration vorgenommen
werden (siehe Seite
MIB-Browser
Um diese Werte anzeigen zu können, wird ein sog. MIB-Browser benötigt. Es gibt verschiedene
Anbieter eines solchen Browsers, welche teilweise als downloadbare Freeware im Internet zur
Verfügung stehen.
Konfiguration MIB-Browser
Folgende Einstellungen müssen vor der Verwendung von SNMP getroffen werden:
 Port: Der Port muss auf „161" konfiguriert werden.
 Read Community: Das Passwort „public" muss konfiguriert werden.
 SNMP Version: Die SNMP Version „Version 2" muss ausgewählt werden.

Auslesen der MIB Werte

Um die MIB Werte auszulesen, können folgende Funktionen genutzt werden:
 GET: Der Wert der ausgewählten OID Nummer wird ausgelesen.
 WALK: Alle Werte des „Agents" werden ausgelesen.
 GETBULK: Alle Werte der aktuell verwendeten MIB werden ausgelesen.
 GETNEXT: Auslesen des nächsten Wertes.
Standard MIB
In der folgenden Tabelle sind alle Werte aufgelistet, die mit der Standard MIB ausgelesen werden können:
Systemdatei
Name oder Firmwareversion
Objektbeschreibung
Betriebszeit
Kontaktadresse
Displaytext des IP-Teilnehmers
Beschreibung des IP-Teilnehmers
Anzahl der Interfaces
Anzahl der empfangenen Bytes
Anzahl der empfangenen Pakete
Anzahl der gesendeten Bytes
Anzahl der gesendeten Pakete
414
419).
:
Name
sysDesr
sysObjectID
sysUPTime
sysContact
sysname
sysLocation
ifNumber
ifINOctets
ifInUncastPkts
IfOutOctets
IfOutOctetsPkts .1.3.6.1.2.1.2.2.1.17
(siehe Seite 419).
OID
.1.3.6.1.2.1.1.1.0 <Name> oder <Firmwareversion>
.1.3.6.1.2.1.1.2.0
.1.3.6.1.2.1.1.3.0
.1.3.6.1.2.1.1.4.0
.1.3.6.1.2.1.1.5.0
.1.3.6.1.2.1.1.6.0 <Sprechstellenbeschreibung>
.1.3.6.1.2.1.2.1.0
.1.3.6.1.2.1.2.2.1.10 <Anzahl der empfangenen Bytes>
.1.3.6.1.2.1.2.2.1.11 <Anzahl der empfangenen Pakete>
.1.3.6.1.2.1.2.2.1.16 <Anzahl der gesendeten Bytes>
<Anzahl der gesendeten Pakete>
Intercom Server Konfiguration
Parameter ("Value")
<Objektbeschreibung>
<Betriebszeit>
<Firmen-Mail-Adresse>
<Displaytext>
<Anzahl der Interfaces>
1.2/0718
