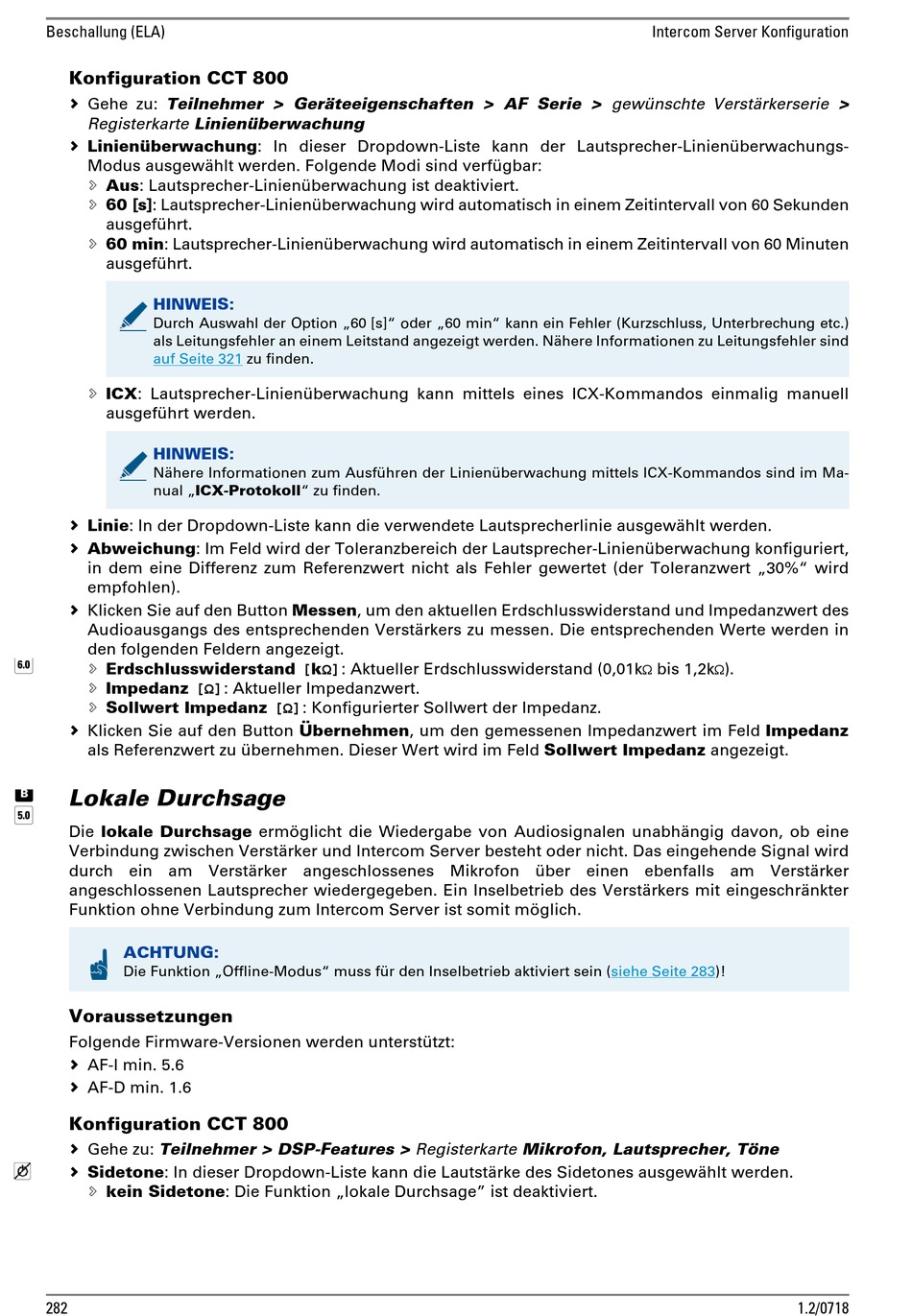

Commend C-GE150EU Bedienungsanleitung Seite 282

Beschallung (ELA)
Konfiguration CCT 800
 Gehe zu: Teilnehmer > Geräteeigenschaften > AF Serie > gewünschte Verstärkerserie >
Registerkarte Linienüberwachung
 Linienüberwachung: In dieser Dropdown-Liste kann der Lautsprecher-Linienüberwachungs-
Modus ausgewählt werden. Folgende Modi sind verfügbar:
 Aus: Lautsprecher-Linienüberwachung ist deaktiviert.
 60 [s]: Lautsprecher-Linienüberwachung wird automatisch in einem Zeitintervall von 60 Sekunden
ausgeführt.
 60 min: Lautsprecher-Linienüberwachung wird automatisch in einem Zeitintervall von 60 Minuten
ausgeführt.
HINWEIS:
Durch Auswahl der Option „60 [s]" oder „60 min" kann ein Fehler (Kurzschluss, Unterbrechung etc.)
als Leitungsfehler an einem Leitstand angezeigt werden. Nähere Informationen zu Leitungsfehler sind
auf Seite 321
 ICX: Lautsprecher-Linienüberwachung kann mittels eines ICX-Kommandos einmalig manuell
ausgeführt werden.
HINWEIS:
Nähere Informationen zum Ausführen der Linienüberwachung mittels ICX-Kommandos sind im Ma-
nual „ICX-Protokoll" zu finden.
 Linie: In der Dropdown-Liste kann die verwendete Lautsprecherlinie ausgewählt werden.
 Abweichung: Im Feld wird der Toleranzbereich der Lautsprecher-Linienüberwachung konfiguriert,
in dem eine Differenz zum Referenzwert nicht als Fehler gewertet (der Toleranzwert „30%" wird
empfohlen).
 Klicken Sie auf den Button Messen, um den aktuellen Erdschlusswiderstand und Impedanzwert des
Audioausgangs des entsprechenden Verstärkers zu messen. Die entsprechenden Werte werden in
den folgenden Feldern angezeigt.
l
 Erdschlusswiderstand [kΩ]: Aktueller Erdschlusswiderstand (0,01kΩ bis 1,2kΩ).
 Impedanz [Ω]: Aktueller Impedanzwert.
 Sollwert Impedanz [Ω]: Konfigurierter Sollwert der Impedanz.
 Klicken Sie auf den Button Übernehmen, um den gemessenen Impedanzwert im Feld Impedanz
als Referenzwert zu übernehmen. Dieser Wert wird im Feld Sollwert Impedanz angezeigt.

Lokale Durchsage
i
Die lokale Durchsage ermöglicht die Wiedergabe von Audiosignalen unabhängig davon, ob eine
Verbindung zwischen Verstärker und Intercom Server besteht oder nicht. Das eingehende Signal wird
durch ein am Verstärker angeschlossenes Mikrofon über einen ebenfalls am Verstärker
angeschlossenen Lautsprecher wiedergegeben. Ein Inselbetrieb des Verstärkers mit eingeschränkter
Funktion ohne Verbindung zum Intercom Server ist somit möglich.
ACHTUNG:
Die Funktion „Offline-Modus" muss für den Inselbetrieb aktiviert sein
Voraussetzungen
Folgende Firmware-Versionen werden unterstützt:
 AF-I min. 5.6
 AF-D min. 1.6
Konfiguration CCT 800
 Gehe zu: Teilnehmer > DSP-Features > Registerkarte Mikrofon, Lautsprecher, Töne
 Sidetone: In dieser Dropdown-Liste kann die Lautstärke des Sidetones ausgewählt werden.
 kein Sidetone: Die Funktion „lokale Durchsage" ist deaktiviert.
282
zu finden.
Intercom Server Konfiguration
(siehe Seite 283)!
1.2/0718
