Plug-In Server G8-IP-32

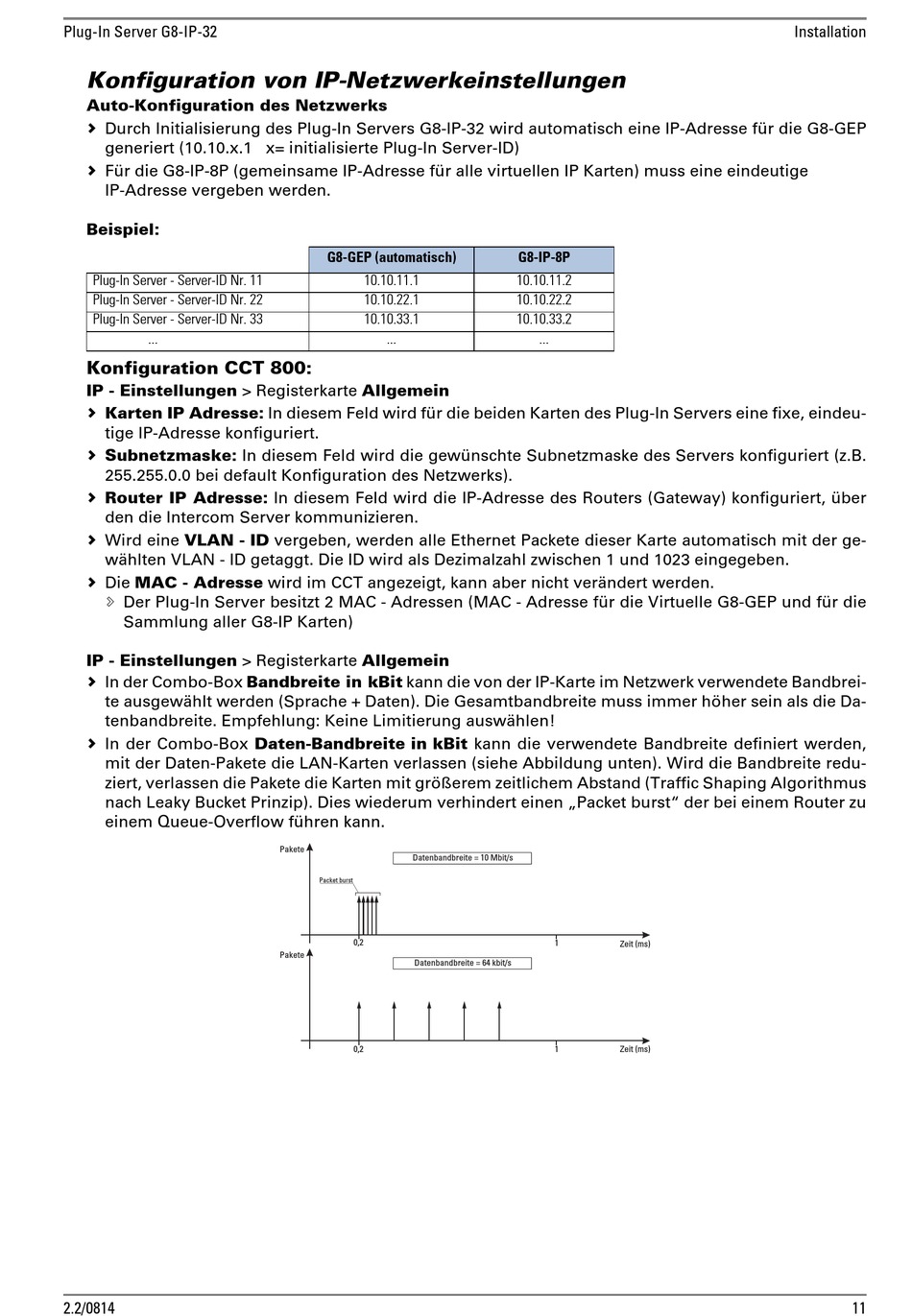

Konfiguration von IP-Netzwerkeinstellungen

Auto-Konfiguration des Netzwerks
 Durch Initialisierung des Plug-In Servers G8-IP-32 wird automatisch eine IP-Adresse für die G8-GEP
generiert (10.10.x.1 x= initialisierte Plug-In Server-ID)
 Für die G8-IP-8P (gemeinsame IP-Adresse für alle virtuellen IP Karten) muss eine eindeutige
IP-Adresse vergeben werden.
Beispiel:
Plug-In Server - Server-ID Nr. 11
Plug-In Server - Server-ID Nr. 22
Plug-In Server - Server-ID Nr. 33
...
Konfiguration CCT 800:
IP - Einstellungen > Registerkarte Allgemein
 Karten IP Adresse: In diesem Feld wird für die beiden Karten des Plug-In Servers eine fixe, eindeu-
tige IP-Adresse konfiguriert.
 Subnetzmaske: In diesem Feld wird die gewünschte Subnetzmaske des Servers konfiguriert (z.B.
255.255.0.0 bei default Konfiguration des Netzwerks).
 Router IP Adresse: In diesem Feld wird die IP-Adresse des Routers (Gateway) konfiguriert, über
den die Intercom Server kommunizieren.
 Wird eine VLAN - ID vergeben, werden alle Ethernet Packete dieser Karte automatisch mit der ge-
wählten VLAN - ID getaggt. Die ID wird als Dezimalzahl zwischen 1 und 1023 eingegeben.
 Die MAC - Adresse wird im CCT angezeigt, kann aber nicht verändert werden.
 Der Plug-In Server besitzt 2 MAC - Adressen (MAC - Adresse für die Virtuelle G8-GEP und für die
Sammlung aller G8-IP Karten)
IP - Einstellungen > Registerkarte Allgemein
 In der Combo-Box Bandbreite in kBit kann die von der IP-Karte im Netzwerk verwendete Bandbrei-
te ausgewählt werden (Sprache + Daten). Die Gesamtbandbreite muss immer höher sein als die Da-
tenbandbreite. Empfehlung: Keine Limitierung auswählen!
 In der Combo-Box Daten-Bandbreite in kBit kann die verwendete Bandbreite definiert werden,
mit der Daten-Pakete die LAN-Karten verlassen (siehe Abbildung unten). Wird die Bandbreite redu-
ziert, verlassen die Pakete die Karten mit größerem zeitlichem Abstand (Traffic Shaping Algorithmus
nach Leaky Bucket Prinzip). Dies wiederum verhindert einen „Packet burst" der bei einem Router zu
einem Queue-Overflow führen kann.
2.2/0814
G8-GEP (automatisch)
10.10.11.1
10.10.22.1
10.10.33.1
...
Pakete
Datenbandbreite = 10 Mbit/s
Packet burst
0,2
Pakete
Datenbandbreite = 64 kbit/s
0,2
G8-IP-8P
10.10.11.2
10.10.22.2
10.10.33.2
...
1
Zeit (ms)
1 Zeit (ms)
Installation
11
