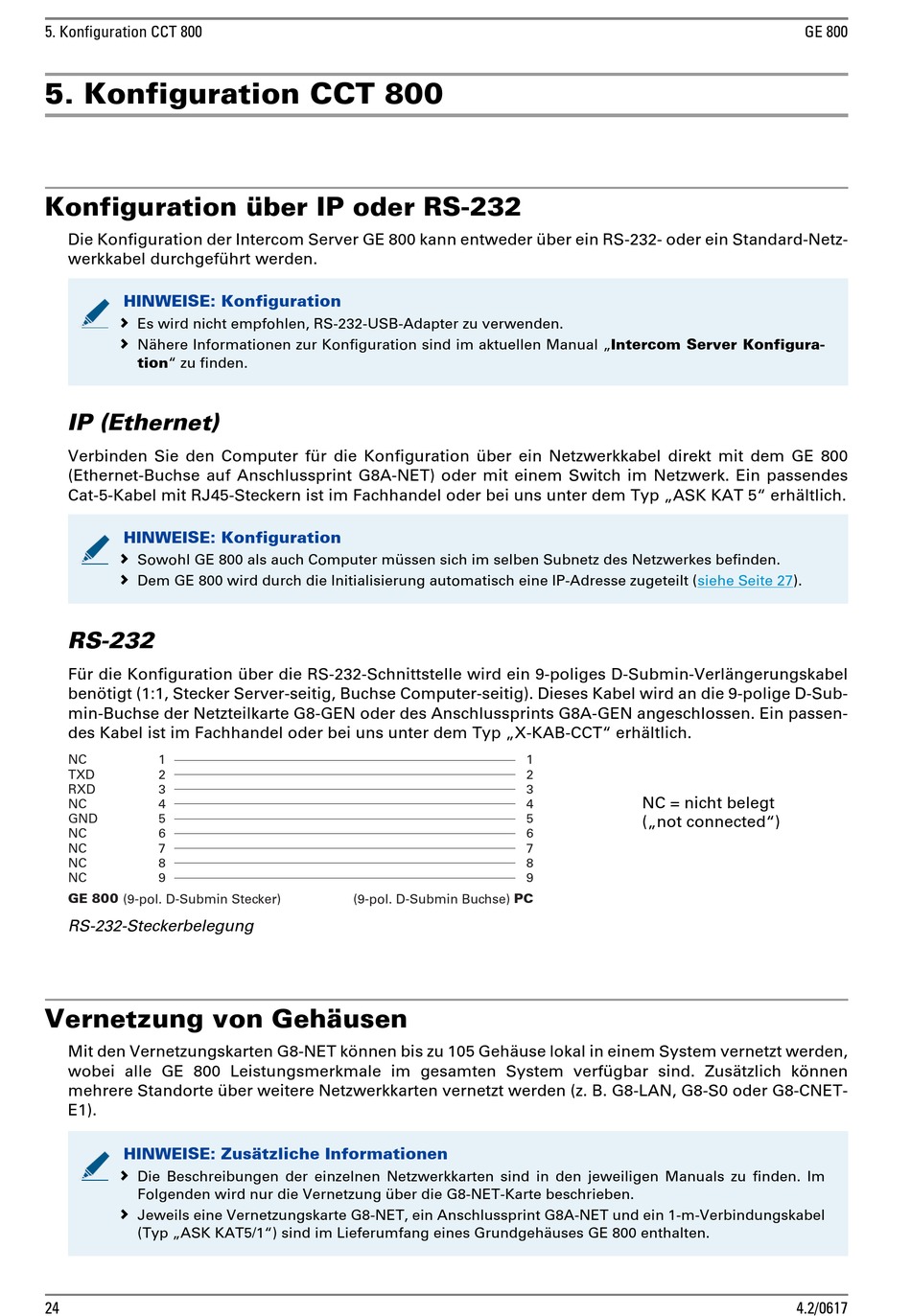

5. Konfiguration CCT 800
5. Konfiguration CCT 800
Konfiguration über IP oder RS-232
Die Konfiguration der Intercom Server GE 800 kann entweder über ein RS-232- oder ein Standard-Netz-
werkkabel durchgeführt werden.
HINWEISE: Konfiguration
Es wird nicht empfohlen, RS-232-USB-Adapter zu verwenden.
Nähere Informationen zur Konfiguration sind im aktuellen Manual „Intercom Server Konfigura-
tion" zu finden.
IP (Ethernet)
Verbinden Sie den Computer für die Konfiguration über ein Netzwerkkabel direkt mit dem GE 800
(Ethernet-Buchse auf Anschlussprint G8A-NET) oder mit einem Switch im Netzwerk. Ein passendes
Cat-5-Kabel mit RJ45-Steckern ist im Fachhandel oder bei uns unter dem Typ „ASK KAT 5" erhältlich.
HINWEISE: Konfiguration
Sowohl GE 800 als auch Computer müssen sich im selben Subnetz des Netzwerkes befinden.
Dem GE 800 wird durch die Initialisierung automatisch eine IP-Adresse zugeteilt
RS-232
Für die Konfiguration über die RS-232-Schnittstelle wird ein 9-poliges D-Submin-Verlängerungskabel
benötigt (1:1, Stecker Server-seitig, Buchse Computer-seitig). Dieses Kabel wird an die 9-polige D-Sub-
min-Buchse der Netzteilkarte G8-GEN oder des Anschlussprints G8A-GEN angeschlossen. Ein passen-
des Kabel ist im Fachhandel oder bei uns unter dem Typ „X-KAB-CCT" erhältlich.
NC
1
TXD
2
RXD
3
NC
4
GND
5
NC
6
NC
7
NC
8
NC
9
GE 800
(9-pol. D-Submin Stecker)
RS-232-Steckerbelegung
Vernetzung von Gehäusen
Mit den Vernetzungskarten G8-NET können bis zu 105 Gehäuse lokal in einem System vernetzt werden,
wobei alle GE 800 Leistungsmerkmale im gesamten System verfügbar sind. Zusätzlich können
mehrere Standorte über weitere Netzwerkkarten vernetzt werden (z. B. G8-LAN, G8-S0 oder G8-CNET-
E1).
HINWEISE: Zusätzliche Informationen
Die Beschreibungen der einzelnen Netzwerkkarten sind in den jeweiligen Manuals zu finden. Im
Folgenden wird nur die Vernetzung über die G8-NET-Karte beschrieben.
Jeweils eine Vernetzungskarte G8-NET, ein Anschlussprint G8A-NET und ein 1-m-Verbindungskabel
(Typ „ASK KAT5/1") sind im Lieferumfang eines Grundgehäuses GE 800 enthalten.
24
PC
(9-pol. D-Submin Buchse)
(siehe Seite
1
2
3
NC = nicht belegt
4
5
(„not connected")
6
7
8
9
GE 800
27).
4.2/0617
