GE 800

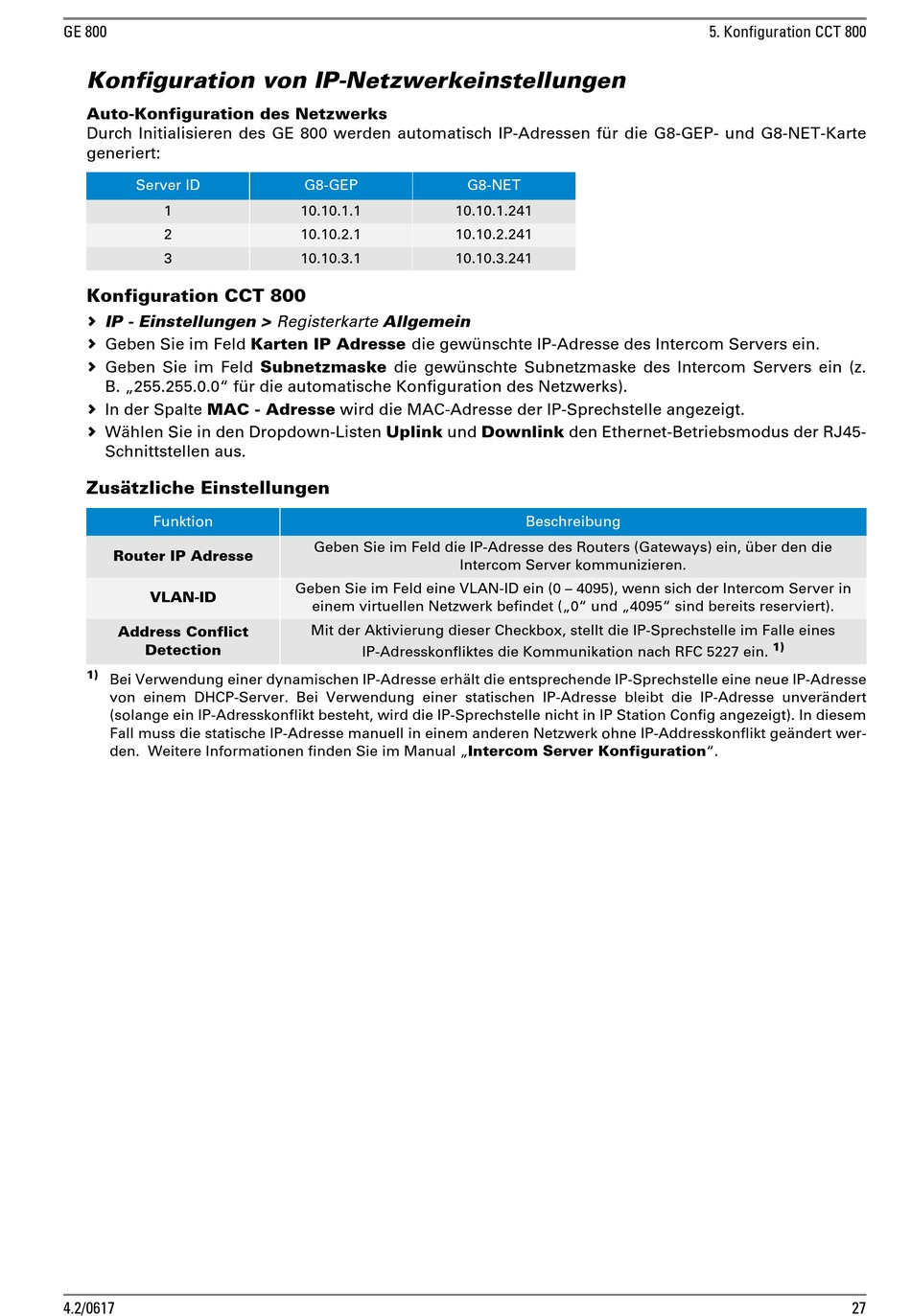

Konfiguration von IP-Netzwerkeinstellungen
Auto-Konfiguration des Netzwerks
Durch Initialisieren des GE 800 werden automatisch IP-Adressen für die G8-GEP- und G8-NET-Karte
generiert:
Server ID
1
2
3
Konfiguration CCT 800
IP - Einstellungen > Registerkarte Allgemein
Geben Sie im Feld Karten IP Adresse die gewünschte IP-Adresse des Intercom Servers ein.
Geben Sie im Feld Subnetzmaske die gewünschte Subnetzmaske des Intercom Servers ein (z.
B. „255.255.0.0" für die automatische Konfiguration des Netzwerks).
In der Spalte MAC - Adresse wird die MAC-Adresse der IP-Sprechstelle angezeigt.
Wählen Sie in den Dropdown-Listen Uplink und Downlink den Ethernet-Betriebsmodus der RJ45-
Schnittstellen aus.
Zusätzliche Einstellungen
Funktion
Router IP Adresse
VLAN-ID
Address Conflict
Detection
1)
Bei Verwendung einer dynamischen IP-Adresse erhält die entsprechende IP-Sprechstelle eine neue IP-Adresse
von einem DHCP-Server. Bei Verwendung einer statischen IP-Adresse bleibt die IP-Adresse unverändert
(solange ein IP-Adresskonflikt besteht, wird die IP-Sprechstelle nicht in IP Station Config angezeigt). In diesem
Fall muss die statische IP-Adresse manuell in einem anderen Netzwerk ohne IP-Addresskonflikt geändert wer-
den. Weitere Informationen finden Sie im Manual „Intercom Server Konfiguration".
4.2/0617
G8-GEP
10.10.1.1
10.10.1.241
10.10.2.1
10.10.2.241
10.10.3.1
10.10.3.241
Geben Sie im Feld die IP-Adresse des Routers (Gateways) ein, über den die
Intercom Server kommunizieren.
Geben Sie im Feld eine VLAN-ID ein (0 – 4095), wenn sich der Intercom Server in
einem virtuellen Netzwerk befindet („0" und „4095" sind bereits reserviert).
Mit der Aktivierung dieser Checkbox, stellt die IP-Sprechstelle im Falle eines
IP-Adresskonfliktes die Kommunikation nach RFC 5227 ein.
G8-NET
Beschreibung
5. Konfiguration CCT 800
1)
27
