3. Descriere generală
Statiile de ridicare a presiunii Grundfos Multilift MD și MLD sunt
livrate complet cu rezervor colector, pompa, senzor de nivel,
controler LC 221 si accesorii de conectare.
Decrierea componentelor.

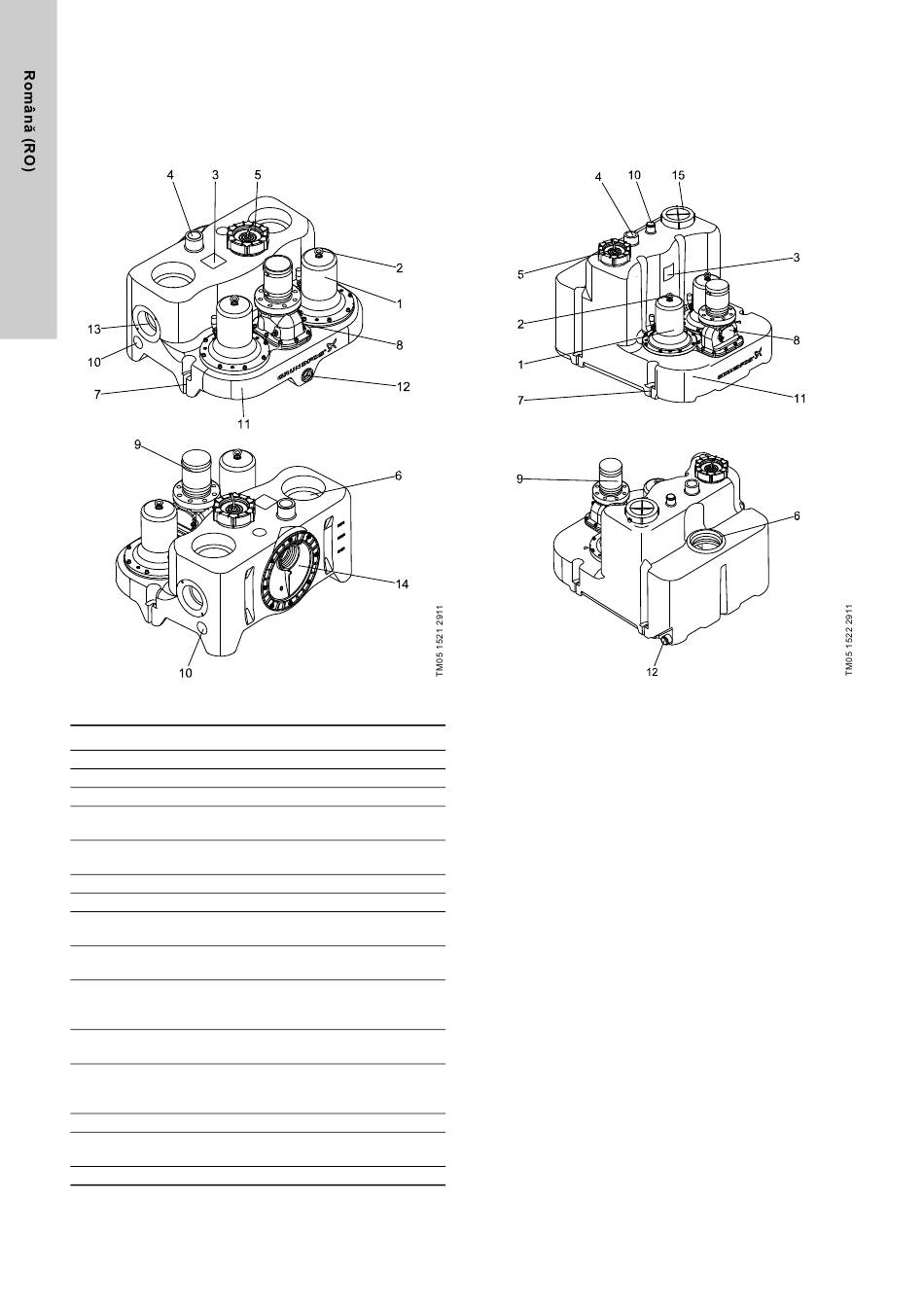

Fig. 1 Multilift MD, privire din fata si din spate
Poz. Descriere
1 pompă
2 Ochiul de ridicare al pompelor
3 Plăcuţa de identificare
Port de ventilație, DN 70 (diametru exterior, 75 mm),
4
deschis
Soclul filetat pentru tub presurizat și deschiderea
5
rezervorului pentru inspecție
6 Intrare verticală, DN 150, (etanșarea este accesoriu)
7 Punct de fixare
Clapet de sens fluture, DN 80, cu capac pentru inspectie
8
si buson de drenare pentru ridicarea clapei supapei.
Carcasă intermediară refulare, DN 80, la țeavă ∅110 cu
9
piese de conexiune flexibile și 2 coliere
Intrare pe laterală sau superioară, DN 50,
10 (etanșarea este accesoriu). Soclu pentru MD, piesă de
conectare pentru MLD
Tanc de colectare cu mâner de transport montat în corpul
11
tancului
Port pentru pompa cu membrană acționată manual, 1
12 1/2". Soclu cu etanșare pentru MD, piesă conexiune cu
furtunul de conexiune flexibil și coliere pentru MLD
13 Intrare orizontală, DN 100, (etanșarea este accesoriu)
Disc aspiraţie ajustabil, DN 100
14
(DN 150 opțional ca accesoriu)
15 Capac pentru realizarea inspecţiei
468
Fig. 2 Multilift MLD, privire din fata si din spate
