2. Descriere generală
Această broşură cuprinde instrucţiunile pentru
instalarea, exploatarea şi întreţinerea pompelor
submersibile Grundfos SL1 şi SLVAUTO
pentru ape reziduale. Pompele Grundfos SL1 şi
SLVAUTO sunt portabile şi destinate pompării
ADAPT
apelor uzate și reziduale menajere şi industriale.
Sunt disponibile două tipuri de pompe:
• Pompe SL1.50.65 pentru apă uzată cu rotor cu
un singur canal
• Pompe SLV.65.65 de ape uzate cu rotor
SuperVortex, cu trecere liberă.
Pompele pot fi instalate cu ajutorul unui sistem de
cuplare automată sau autonom pe fundul puţului.
Avertizare
Condiţii speciale pentru utilizarea în
siguranţă a pompelor antiex SL1 şi
SLVAUTO
ADAPT
• Şuruburile utilizate pentru înlocuire
trebuie să fie de clasa A2-70 sau
conforme cu EN/ISO 3506-1.
• Întrerupătorul termic din înfășurările
statorului cu o temperatură nominală
de întrerupere de 150 °C trebuie să
garanteze deconectarea alimentării de
la rețea. Alimentarea de la rețea
trebuie resetată manual.
384
ADAPT
:

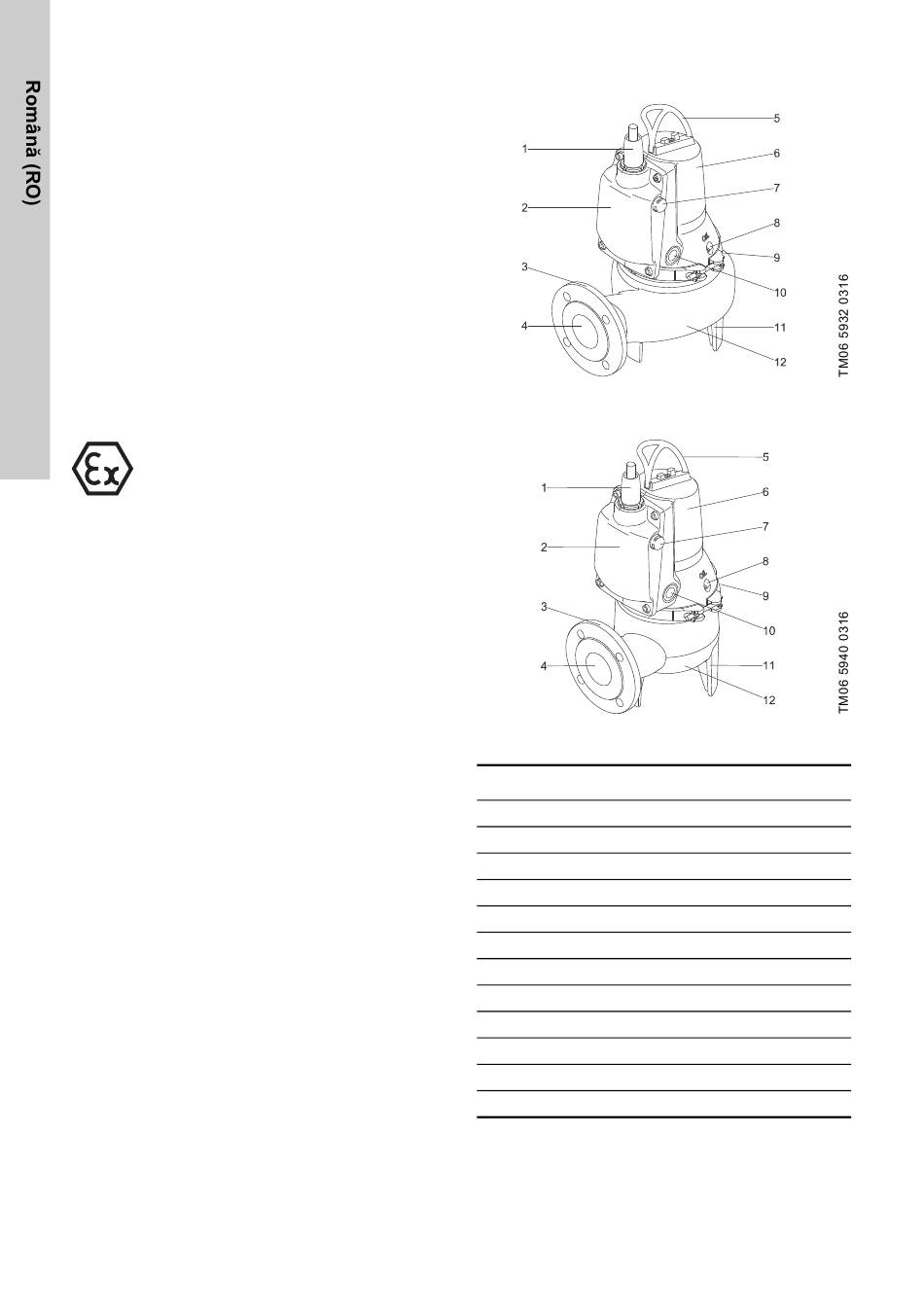

2.1 Schițele produselor
Fig. 1 Pompă SL1.50.65 AUTO
Fig. 2 Pompă SLV.65.65 AUTO
Poz. Descriere
1 Conector de cablu
2 Unitate electronică
3 Flanşă de refulare DN65, PN 10
4 Ștuț de refulare
5 Inel de ridicare
6 Carcasa statorului
7 Senzor de nivel
8 Buşon de ulei
9 Brățară
10 Senzori pentru mers în gol
11 Baza pompei
12 Carcasa pompei
