5 Bedienung und
Softwarestruktur
In diesem Kapitel werden Benutzerschnittstellen, Menüstruktur und
Sicherheitsebenen des Umrichters aufgeführt.
5.1

Das Display

5.1.1 Keypad
Die Anzeige des Keypads umfasst ein 6-stelliges LED-Display. Im
Display werden der Umrichterstatus sowie die aktuelle Menü- und
Parameternummer angezeigt.
Das Unidrive-Menü für das Optionsmodule (S.mm.ppp) wird nur dann
angezeigt, wenn das Optionsmodul installiert ist. Dabei steht S für die
Steckplatznummer des Optionsmoduls und mm.ppp für die Menü- und
Parameternummer der internen Menüs und Parameter des
Optionsmoduls.
Das Display umfasst außerdem die LED-Anzeigen, mit denen die
Einheiten und Status angezeigt werden (siehe Abbildung 5-1).
Wenn der Umrichter eingeschaltet wird, zeigt das Display den
Inhalt des Startparameters an, der in Beim Einschalten angezeigter
Parameter (11.022) definiert ist.

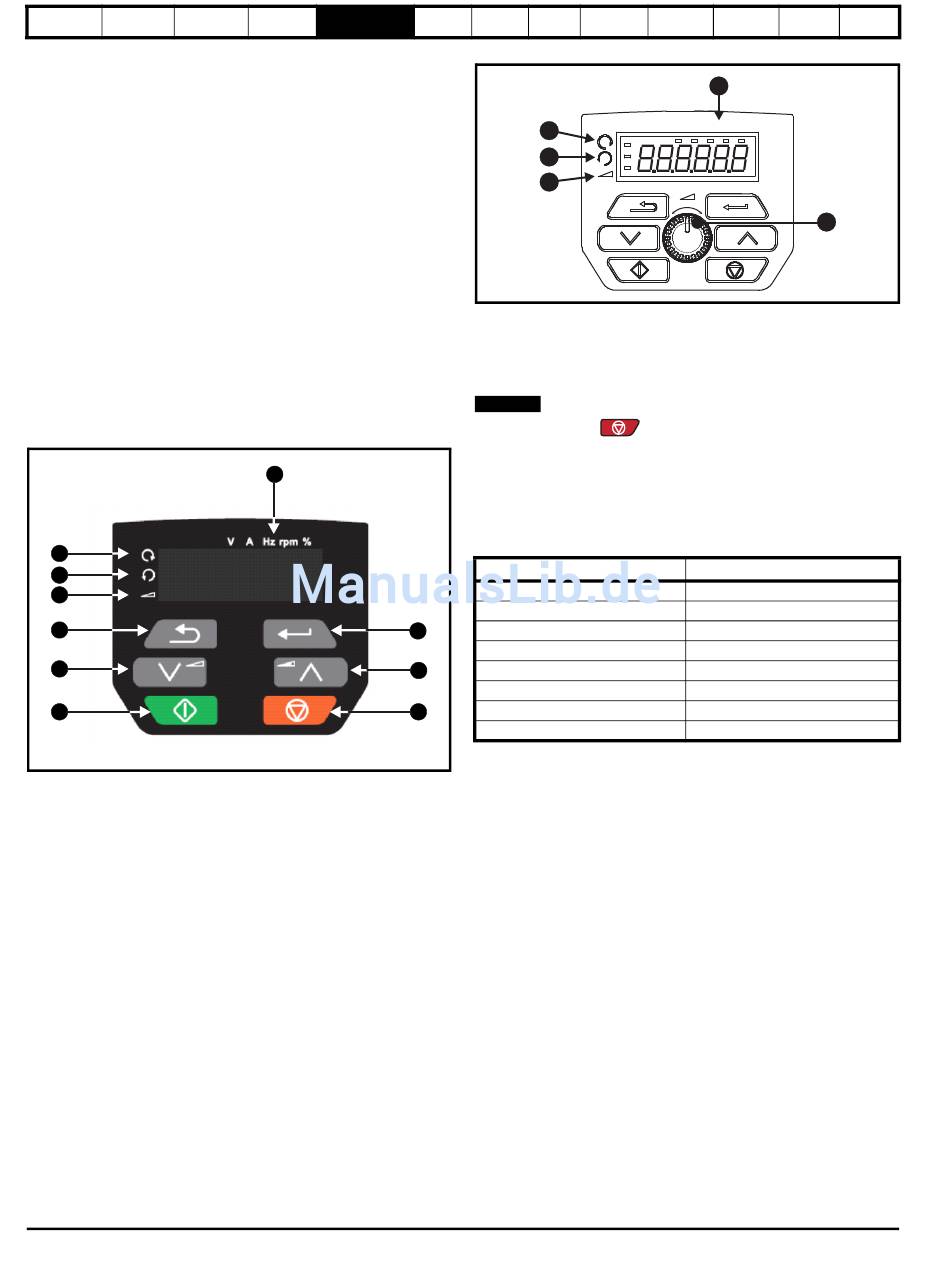

Abbildung 5-1 Ansicht des Unidrive M200-Keypad
7
8
9
1
2
3
1. Escape-Taste
2. Nach-unten-Taste
3. Start-Taste
4. Taste Stopp/Reset (rot)
5. Nach-oben-Taste
6. Eingabetaste
7. Anzeige Rechtslauf
8. Anzeige Linkslauf
9. Anzeige: Keypad-Sollwert
10. Anzeige: Einheit
72
Elektrische Bedienung und Basispara-
Installation Softwarestruktur meter
10
6
5
4
Inbetrieb- Optimie- NV-Medien-
nahme rung karte
Abbildung 5-2 Ansicht des Unidrive M201-Keypad
1
5
4
1. Anzeige Rechtslauf
2. Anzeige: Einheit
3. Drehzahlsollwert-Potentiometer
4. Anzeige: Keypad-Sollwert
5. Anzeige Linkslauf
HINWEIS
Die rote Stopp-Taste wird auch verwendet, um den Umrichter
zurückzusetzen.
Der Parameterwert wird korrekt im Display des Keypads angezeigt
(siehe Tabelle 5-1).
Am Unidrive M201 dient das Drehzahlsollwert-Potentiometer zum
Einstellen des Keypad-Sollwerts.
Tabelle 5-1 Anzeigeformate des Keypads
Anzeigeformate
Standard
Datum
Zeit
Zeichen
binär
IP-Adresse
MAC-Adresse
Versionsnummer:
* Alternative Anzeige
5.2

Arbeiten mit dem Keypad

5.2.1

Tastenfunktionen

Das Keypad umfasst:
• Nach-oben- und Nach-unten-Tasten - dienen zum Navigieren innerhalb
der Parameterstruktur und zum Ändern von Parameterwerten.
• Eingabetaste - dient zum Wechseln zwischen den Modi zur
Parameterbearbeitung und Parameteranzeige. Mit dieser
Taste kann auch zwischen dem Steckplatzmenü und der
Parameteranzeige gewechselt werden.
• Escape-Taste - dient zum Beenden der Modi zur
Parameterbearbeitung und Parameteranzeige. Werden im Modus
zur Parameterbearbeitung Parameterwerte geändert und die
Escape-Taste gedrückt, wird der Parameterwert wiederhergestellt
welcher vor dem Aufrufen des Bearbeitungsmodus gültig war.
• Start-Taste - dient dem Ausführen eines ‚Start'-Befehls, wenn der
Keypad-Modus ausgewählt ist.
• Stopp/Reset-Taste - dient zum Zurücksetzen des Umrichters.
Im Keypad-Modus kann diese Taste zum Ausführen des ‚Stopp'-
Befehls verwendet werden.
Unidrive M200 / M201 Betriebsanleitung
Erweiterte Technische Fehlerdia-
Parameter Daten gnose
2
V A Hz rpm %
1
3
Wert
100,99
31.12.11 oder 12.31.11
12.34.56
ABCDEF
5
192.168 88.1*
01.02.03 04.05.06*
01.23.45
Ausgabenummer: 4
